公路线路用混凝土锁块三维结构设计

　　在公路线路的附属防护施工场景里，这类混凝土锁块是路基边缘、临时隔离带、管线防护段常用的配重锁定构件，日常作业中很多刚入行的结构设计人员容易把它和普通混凝土预制块混淆，实际上它的结构细节完全围绕现场快速铺装、块体互锁防移位的核心需求设计。先从实际使用场景说起，公路改扩建临时便道的边缘防护、跨河路段路基侧边的压重防护、沿线管线铺设后的表层压覆锁定，都会用到这类构件，相比现浇混凝土结构，预制锁块可以直接运抵现场铺装，不需要等待养护周期，遇到线路调整时还能整体吊运移位重复利用，在工期紧张的野外施工段适配性很强。

　　从功能特性来看，这个锁块的核心作用是依靠自身混凝土配重实现位置固定，同时通过顶部的互锁结构完成相邻块体的咬合，避免长期受车辆振动、雨水冲刷出现移位、散落的问题。块体主体采用长方体构型，是因为长方体在铺装时可以顺着线路走向连续排布，不需要额外切割调整，底部做了微小的倒角处理，不是为了外观好看，而是预制脱模时能减少边角磕碰破损，同时铺装时能更好地贴合压实后的路基基面，不会因为基面微小凸起出现块体翘动的情况。

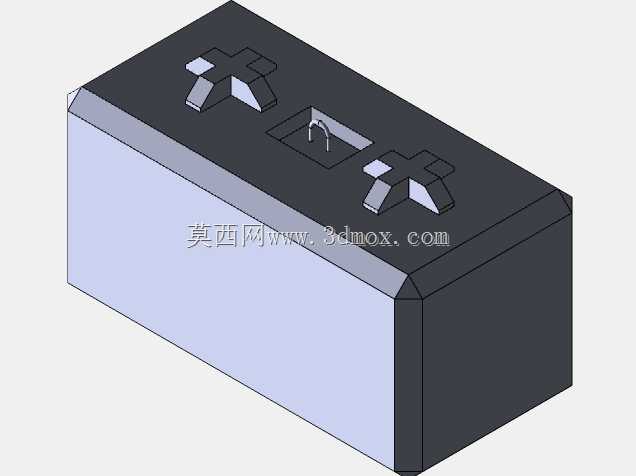

　　设计思路上完全是从现场施工和长期使用的角度出发，顶部设置的两个十字形凸榫，是和相邻块体的对应凹槽配合的互锁结构，很多新手建模时容易把凸榫的尺寸做的过于规整，实际上凸榫的侧边都做了1:10的拔模斜度，一方面是预制生产时便于脱模，另一方面现场铺装时工人不需要完全精准对位，顺着斜度就能把两块锁块卡合到位，降低野外施工的对位难度。顶部中间的内嵌式吊环结构，是为了吊装转运设计的，吊环完全内嵌在块体顶面的凹槽内，不会突出块体表面，这样锁块堆叠存放、多层铺装时不会因为吊环突出出现垫高架空的问题，吊环的埋设深度做了加强设计，完全能承受单块锁块的整体重量，吊装时不会出现吊环脱落的安全问题。

　　关于外形尺寸与安装边界，这类锁块的主体长度、宽度、高度比例是按照公路防护构件的通用模数设计的，单块重量控制在人工辅助小型机具就能搬运的范围内，不需要动用大型吊装设备，在狭窄的施工便道段也能完成铺装作业。安装时的边界要求很明确，铺装基面需要提前压实整平，压实度要达到路基施工的对应要求，避免后期出现不均匀沉降导致锁块倾斜；相邻块体的凸榫和凹槽要完全卡合，纵向排布时顺着线路走向对齐，曲线段可以通过块体间的微小间隙调整曲率，不需要额外加工异形块；如果是用于管线压覆防护，锁块铺装前要在管线表层铺设一层细砂垫层，避免混凝土块的硬棱角直接接触管线外壁造成防腐层破损。

　　很多建模人员在做这类构件时容易忽略细节，比如块体所有的外露棱角都做了小尺寸的圆角处理，不是工艺冗余，是因为混凝土预制件的边角在运输、铺装过程中最容易磕碰掉角，小圆角能大幅降低边角破损的概率，提升构件的成品率和使用寿命。另外这个锁块的混凝土标号选型也对应结构做了匹配，主体结构的壁厚完全能满足户外长期使用的抗冻、抗冲刷要求，不需要额外配置钢筋，靠混凝土自身的强度就能承受日常的压重和振动荷载，能有效控制预制生产的成本。在实际项目选型时，设计人员可以根据具体的防护等级要求，等比例缩放块体尺寸，调整配重重量，但是顶部的互锁结构尺寸比例要保持一致，保证不同批次的锁块都能实现互锁适配，不会出现新旧块体无法卡合的问题。
