实体保持架滚针轴承三维结构设计

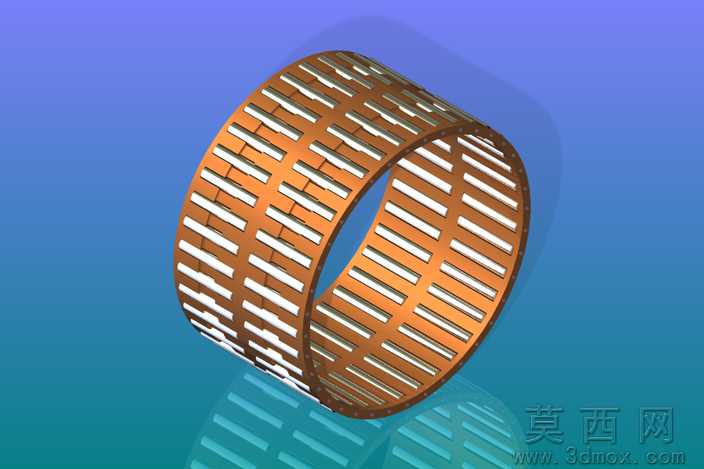

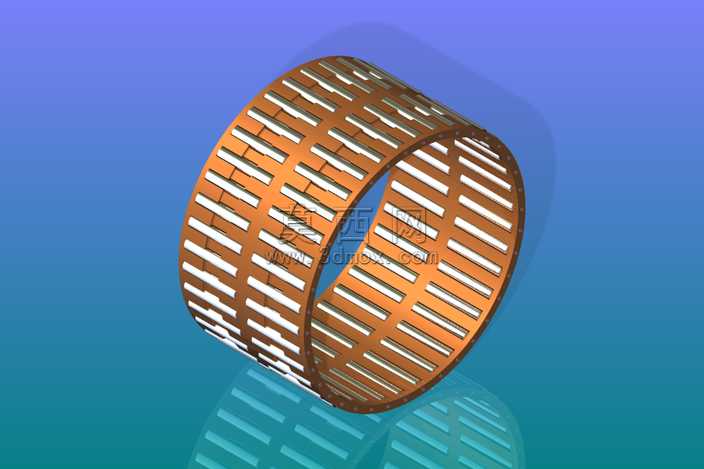

本作品为滚针轴承实体保持架的三维参数化建模成果，建模阶段首先依据滚动轴承通用设计规范确定保持架的整体尺寸参数，先绘制保持架的环形基础轮廓草图，通过旋转特征生成保持架的环形基体，再针对滚针容纳槽进行阵列式特征设计：先绘制单个槽位的截面轮廓，通过拉伸切除生成单个槽腔，再沿环形基体的圆周方向进行等间距圆周阵列，保证所有槽位的尺寸一致性与位置精度，确保后续装配时滚针可以顺畅嵌入槽位且不会出现卡滞、偏移问题。材质设计上为保持架赋予了铜合金材质属性，调整材质的金属粗糙度、反射率参数，还原铜制保持架的暖棕金属质感，同时为滚针赋予高铬轴承钢材质，突出钢制滚针的亮银色金属光泽与高硬度质感。渲染阶段采用蓝青渐变的纯色背景，搭配柔和的顶光与侧补光，在保持架下方添加柔和的倒影效果，既清晰展现保持架的镂空槽位结构、环形曲面过渡细节，也通过光影层次凸显零件的立体结构与加工质感。设计过程中重点考量了保持架的结构合理性：槽位的宽度、深度参数匹配对应规格滚针的直径与长度，槽位之间的连接筋厚度经过优化，既保证保持架整体的结构强度，避免高速运转时出现保持架断裂变形，也尽可能降低保持架的整体重量，减少轴承运转时的离心力影响，适配高转速旋转轴的使用需求。该类滚针轴承结构紧凑，径向承载能力强，可在狭小安装空间内提供稳定的旋转支撑，广泛适配汽车、航空领域、通用机械设备的旋转传动轴系，建模过程中所有特征均保留参数化属性，可根据不同的轴承规格、滚针尺寸快速调整参数生成对应规格的保持架模型，具备良好的设计复用性。
