设备传动用多齿啮合塑料链轮结构

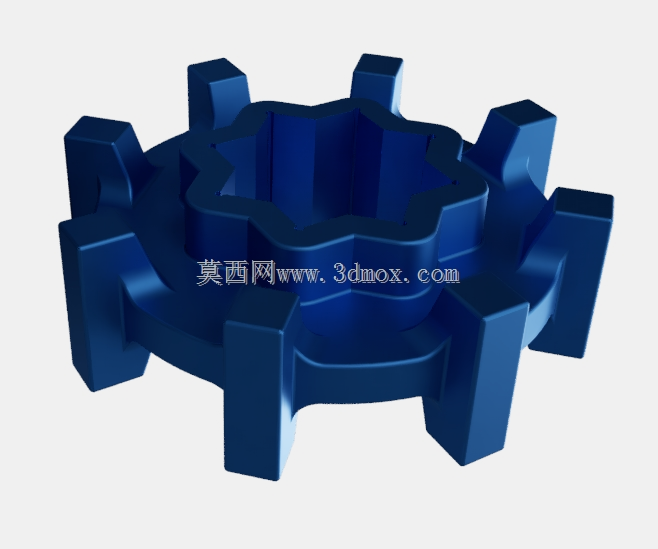

　　这款塑料链轮主要应用在轻载传动的自动化输送、小型轻工设备的动力传递环节，相比金属链轮，它自重更轻，运行时与链条啮合的噪音更低，同时具备不错的自润滑特性，在无额外润滑的工况下也能维持稳定的传动表现，适合食品包装、小型电子组装线这类对洁净度、噪音控制有要求的场景，不会像金属件那样容易锈蚀掉屑污染生产环境。从结构设计来看，这款链轮采用周向均匀分布的凸齿结构，齿形做了适配对应链条节距的圆弧过渡，啮合时能让链节平稳滑入齿槽，减少卡滞、跳齿的概率，中心的内孔采用异形花键式结构，和输出轴配合时能传递更大的扭矩，避免平键连接容易出现的键槽磨损、轴孔打滑问题，安装时不需要额外加工键槽，直接套入对应外形的传动轴就能完成周向固定，装配效率更高。

　　在尺寸边界上，这款链轮的外径适配对应节距的标准传动链条，齿顶圆、齿根圆的公差控制在能保证链节灵活转动的范围，不会出现齿距偏差导致的啮合卡滞，轴向厚度匹配链条的内节宽度，安装时和轴肩、挡圈配合就能完成轴向定位，不需要额外设计复杂的固定结构，整体的安装空间占用更小，适合布置在结构紧凑的小型设备内部。设计过程中优先考虑了塑料材质的成型特性，所有转角位置都做了均匀的圆角过渡，避免注塑成型时出现应力集中导致的零件开裂，齿部的壁厚和轮毂位置的壁厚保持均匀，减少注塑冷却过程中的收缩变形，保证成型后齿形的精度满足传动要求，不需要二次机加工就能直接使用，降低零件的生产制造成本。实际使用中，这款链轮适合传递扭矩不大、转速中等的传动场景，

　　和工程塑料链条配合使用时，能实现全塑传动结构，整体重量比金属传动组降低六成以上，设备启动时的惯性更小，驱动电机的负载也能相应降低，在一些需要频繁启停的输送工位上，能减少启动冲击对传动部件的损耗。它的齿形设计没有采用传统金属链轮的渐开线齿形，而是针对塑料材质的形变特性做了优化，齿侧的间隙比金属链轮稍大，能抵消温度变化带来的尺寸胀缩，避免在温差较大的车间环境里出现啮合过紧、运转阻力变大的问题，同时齿根位置做了加厚处理，提升齿部的抗弯折强度，即使出现短时过载，也不会轻易出现断齿问题。在安装适配性上，中心的异形内孔可以根据不同的传动轴外形做调整，不需要改变外部的齿形结构就能适配不同的设备安装需求，零件的通用性更强，

　　不需要为不同的轴径单独开模，能摊薄模具的开发成本。日常维护时，这款塑料链轮不需要定期涂抹润滑脂，表面的污渍用普通清洁剂就能擦拭干净，在有轻度腐蚀的生产环境里，比如日化产品灌装线，它的耐腐蚀性也优于普通碳钢链轮，不会因为接触弱腐蚀性介质出现锈迹，延长了零件的更换周期，减少设备的停机维护时间。
