自卸车倾斜式物料承载货厢结构设计

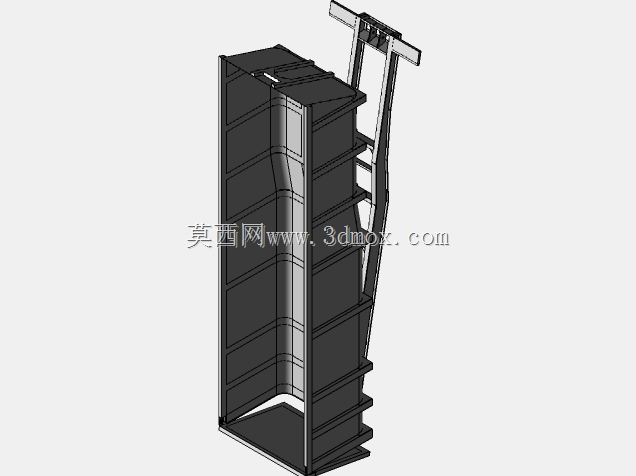

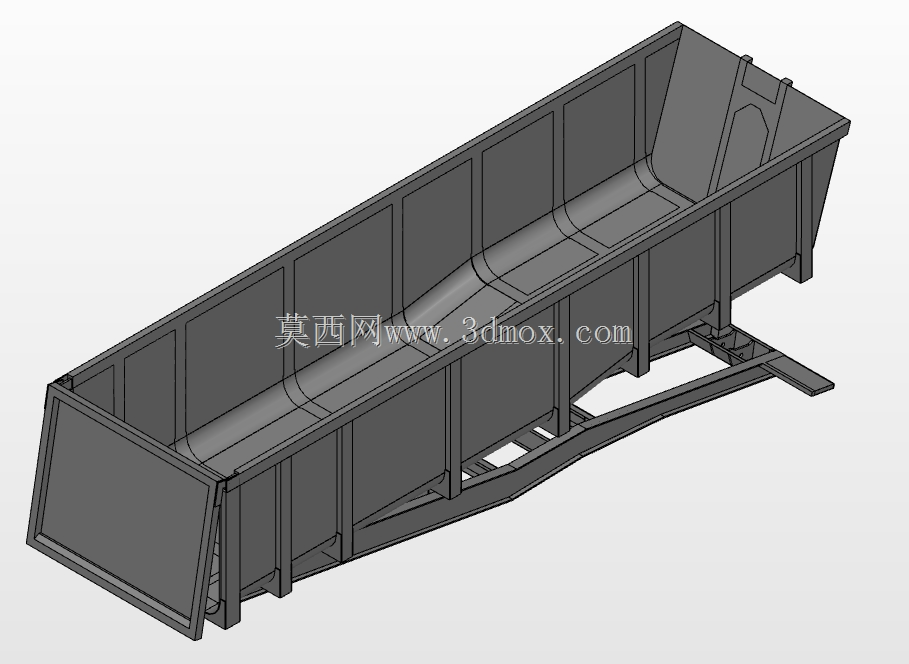

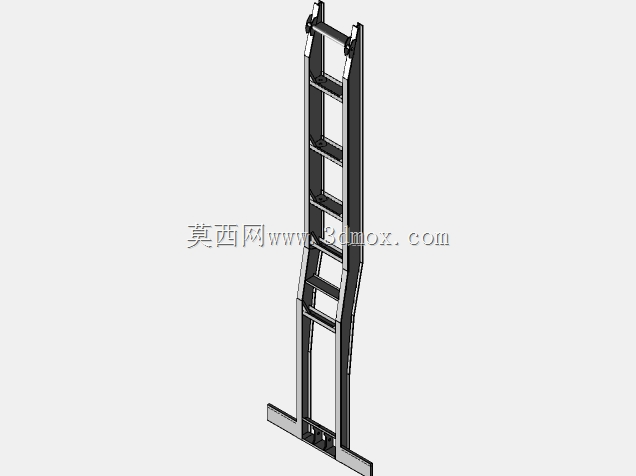

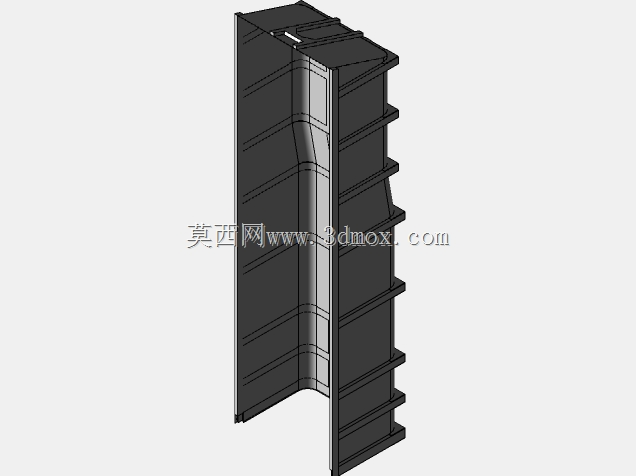

　　这款倾斜式物料承载货厢，是工程运输类专用车辆上的核心承载卸料部件，日常主要匹配在重载自卸类专用车上，服务于矿山土石方转运、建筑散料清运、市政工程渣土运输、大宗散装物料短途接驳等场景，能适配砂石、土方、建筑垃圾、煤炭、矿石等多种不同密度、不同颗粒度的散状物料装载需求，在露天矿区、城建工地、物料堆场、公路改扩建作业区都能见到这类结构的实际应用。从结构设计逻辑来看，整个货厢采用框架加蒙板的焊接式结构，底部的纵梁框架是核心承力部件，纵梁截面采用变高度设计，靠近举升铰接点的位置梁高更大，能更好地承受举升作业时的集中载荷，同时兼顾整厢轻量化需求，避免不必要的材料冗余。货厢的侧板采用分块加筋的设计思路，每块侧板外侧都设置了垂直方向的加强筋，

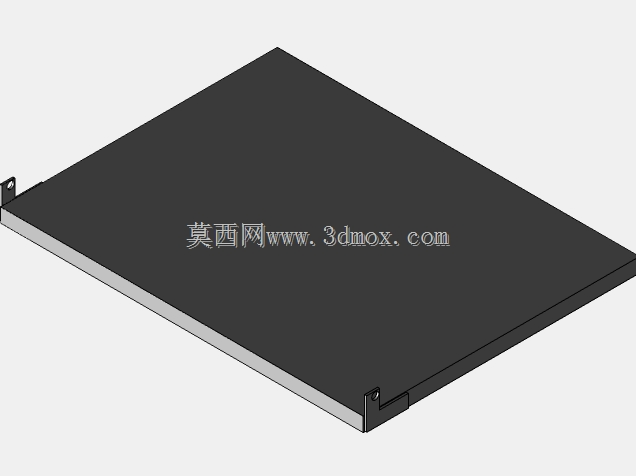

　　筋板间距经过载荷核算，在满载物料侧压力作用下，侧板的变形量能控制在许用范围内，不会出现长期使用后侧板外鼓、焊缝开裂的问题；货厢底板采用整体式弧形过渡设计，从进料端到卸料端形成平滑的倾斜导流面，一方面能减少物料堆积的死角，卸料时物料能顺着弧面顺畅滑出，不会在厢内残留结块，另一方面弧形结构相比纯平底板，能更好地分散物料冲击载荷，尤其是装载大块矿石时，物料下落的冲击力能顺着弧面分散到整个底板框架，避免局部应力集中造成底板变形。货厢前端的挡板采用了异形加强结构，在靠近举升支座的位置做了局部加厚和筋板补强，能承受车辆急刹车时物料向前的惯性冲击力，同时挡板上部的内凹造型，能减少车辆行驶过程中物料撒漏的概率。货厢尾部采用无后拦板的敞口卸料设计，

　　底部和车架副梁之间设置了铰接安装座，安装座的孔位公差经过严格控制，和举升机构的铰接轴配合间隙控制在合理范围，避免举升过程中出现卡滞、晃动的问题；整个货厢的安装边界需要匹配对应吨位的自卸车副梁尺寸，两侧的安装支座间距、前后铰接点的中心距，都要和车辆底盘的举升机构行程、翻转角度匹配，确保举升时最大倾斜角度能达到物料安息角以上，保证不同特性的物料都能彻底卸净。在细节设计上，货厢所有的焊缝都采用连续角焊缝，在承力集中的铰接点、纵梁和横梁连接位置，还额外增加了三角加强板，分散焊缝处的应力；货厢的所有板材边缘都做了倒角处理，避免焊接时出现应力集中点，同时也能减少生产组装过程中的割伤风险。考虑到实际作业中经常会有装载机从上方卸料的工况，

　　货厢侧板的上沿都做了折边加强，提升上沿的抗冲击能力，即使被装载机料斗轻微磕碰，也不会出现明显变形。整个货厢的外形长宽比按照常规工程运输的道路限界要求设计，宽度符合道路通行的尺寸规范，长度根据对应车辆的轴距匹配，确保满载时轴荷分配在底盘允许的范围内，不会出现轴荷过载影响行驶安全的问题。和传统的矩形截面货厢相比，这种弧形底板的倾斜式货厢，在相同容积下自重更轻，卸料残留更少，举升时的重心变化更平缓，举升过程中车辆的稳定性更好，不容易出现侧翻风险，尤其是在不平整的作业场地卸料时，更低的举升重心能大幅提升作业安全性。在建模过程中，所有的板件厚度都按照实际重载工况的载荷计算结果选取，不同位置的板材根据受力大小采用不同厚度，比如底板受冲击和磨损最严重，采用更厚的耐磨钢板材质，侧板上部受力较小，采用相对薄一些的普通钢板，在保证结构强度和使用寿命的前提下，尽可能控制整厢自重，提升车辆的有效载荷能力。货厢底部的框架结构还预留了副梁连接的安装孔位，孔位位置和底盘的安装点一一对应，生产时不需要额外打孔就能直接装配，能提升整车组装的效率。
