工程车辆驾驶室FOPSROPS防护结构设计

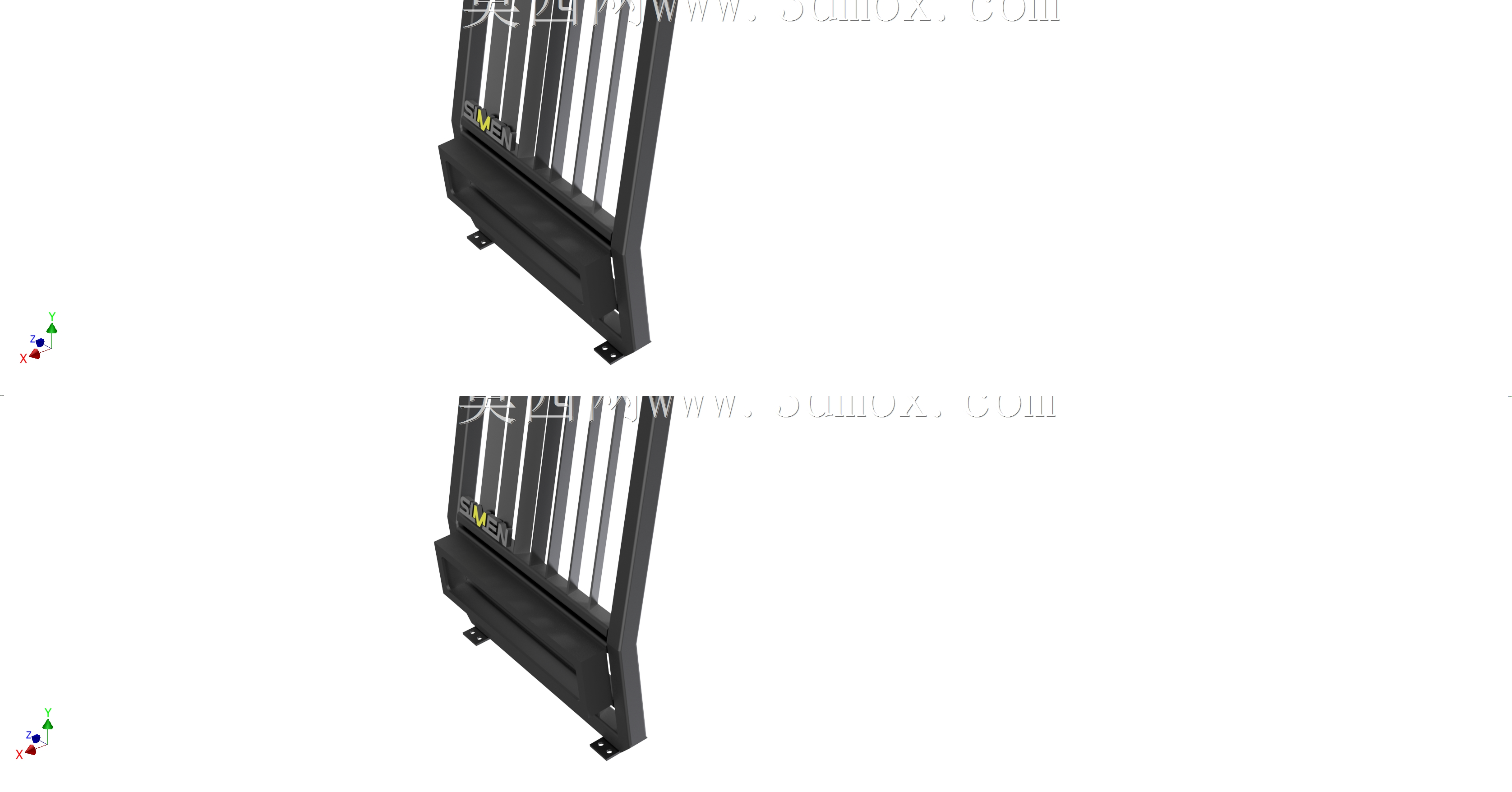

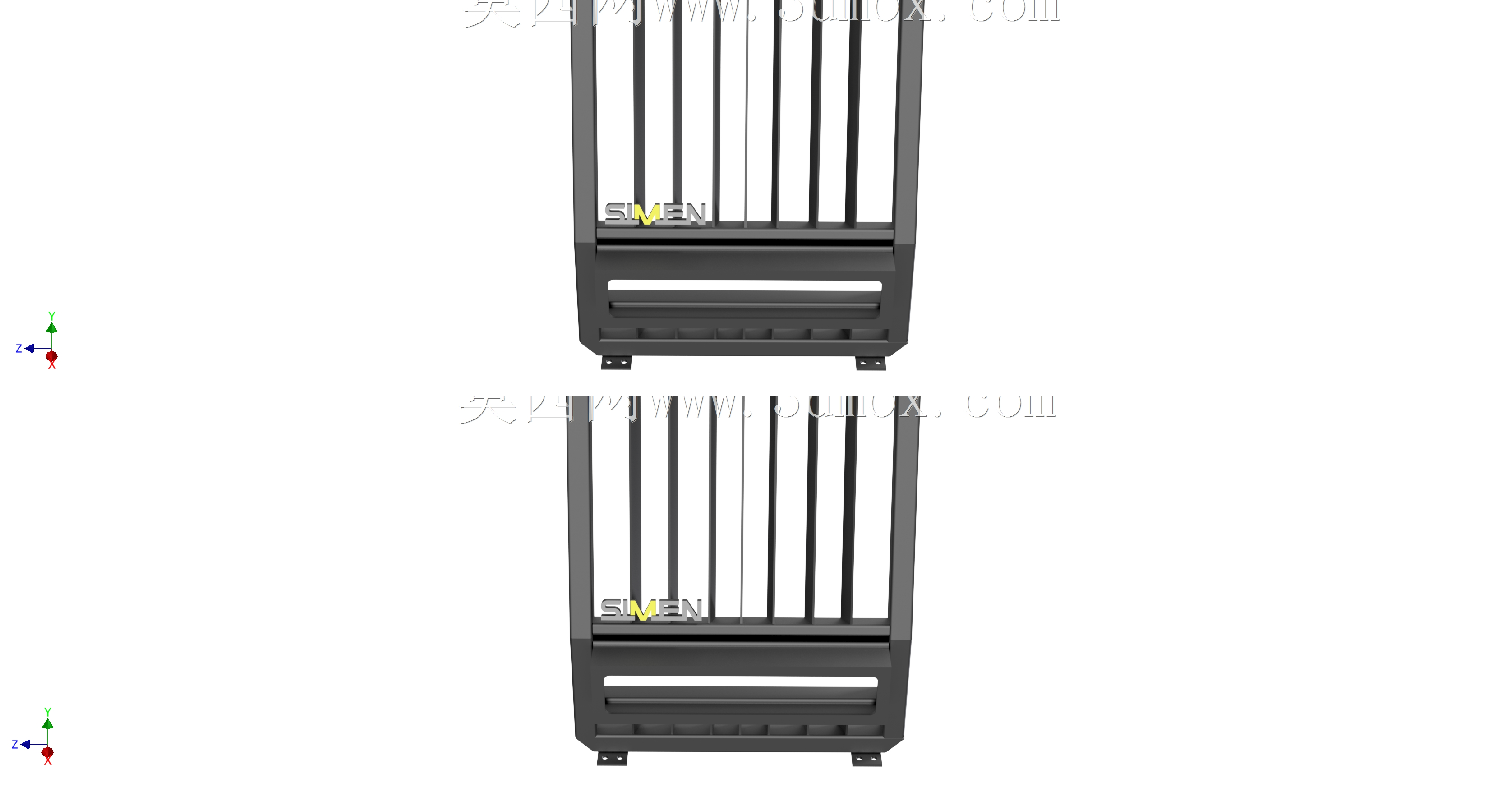

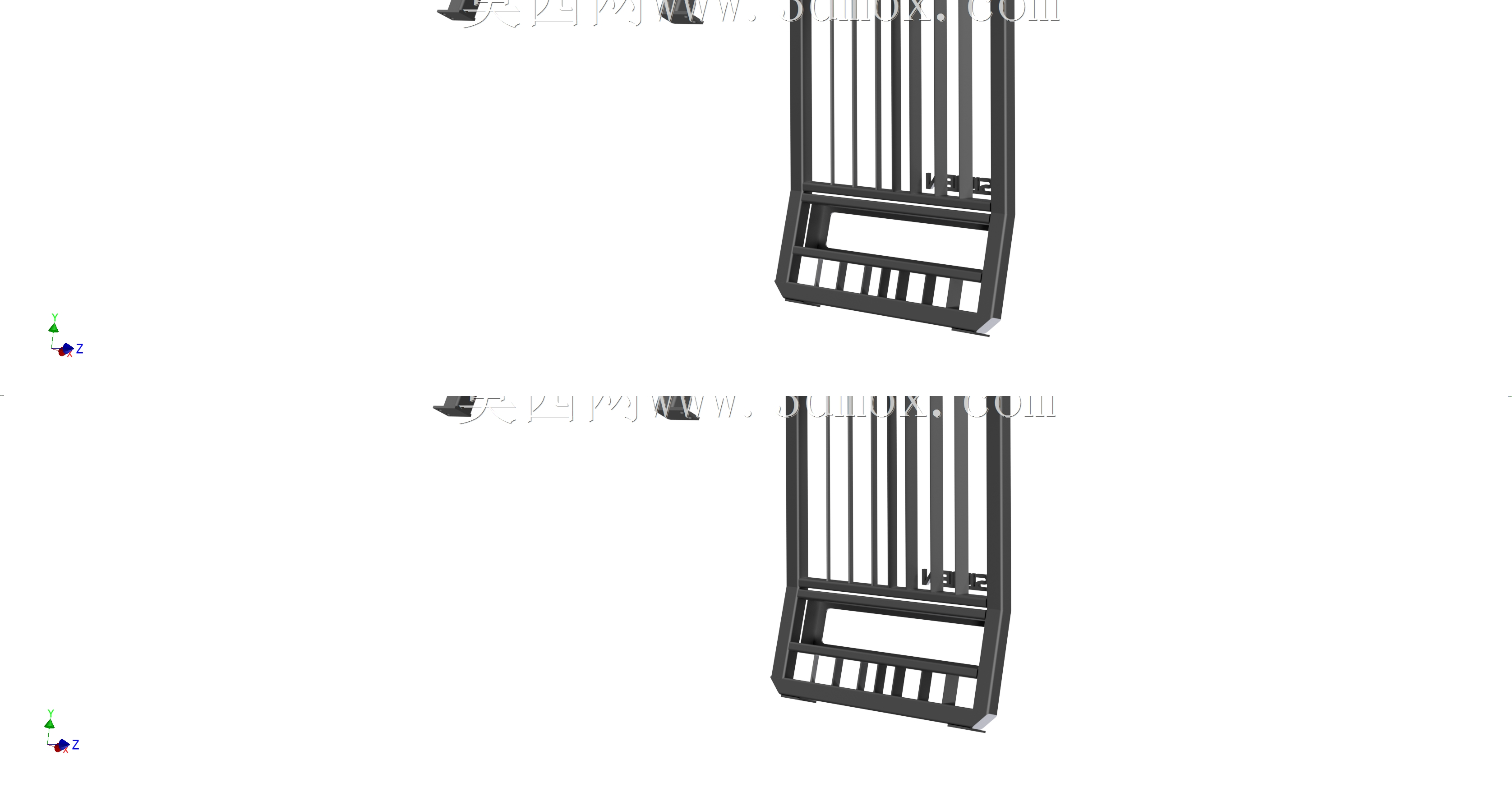

　　在矿山开采、林业采伐、基建施工这类非道路作业场景里，工程车辆的驾驶室安全防护一直是结构设计环节的核心优先级，落物冲击、车辆倾翻带来的载荷会直接威胁驾乘人员生存空间，这套经过认证的防护结构正是针对这类极端工况开发的刚性防护组件。从结构布局来看，整套防护装置采用竖向主承载筋条搭配横向连接框架的格栅式构型，竖向筋条采用等截面矩形型钢加工，沿驾驶室前挡风区域均匀排布，筋条间距经过反复校核，既不会遮挡驾驶员前方作业视野，又能在大尺寸落物冲击时将载荷快速分散到周边连接节点，避免局部应力集中导致筋条弯折侵入驾驶室内部。下部的横向承托框架做了内凹式折弯处理，对应驾驶室前部的安装基准面预留了足够的装配间隙，不会干涉车辆原有雨刮器、

　　照明灯具的安装与正常动作，框架边缘全部做了钝边倒角处理，避免装配过程中划伤操作人员，也能减少长期户外作业时的应力开裂风险。设计阶段首先要明确两类核心防护的载荷边界：FOPS即落物保护结构，需要承受规定重量的重锤从指定高度自由下落的冲击能量，保证冲击后防护结构的侵入量不超过驾乘人员的生存空间阈值；ROPS即倾翻保护结构，需要在车辆发生侧向、纵向倾翻时承受对应的侧向、垂直与纵向载荷，保证驾驶室框架不发生大面积坍塌。这套结构的主承载筋条与安装底座之间采用满焊连接，焊缝高度根据筋条截面尺寸做了匹配设计，所有焊接节点都做了应力释放处理，避免焊接残余应力在长期交变载荷下引发焊缝开裂。安装边界的设计完全适配主流工程车辆的驾驶室前部安装点，

　　底座连接孔采用长圆孔设计，能够补偿车架焊接过程中产生的位置公差，降低现场装配的对位难度，连接螺栓全部采用高强度级别的紧固件，搭配防松垫圈，避免作业过程中持续振动导致螺栓松动脱落。从实际使用场景出发，格栅式的结构设计相比整板式防护拥有更好的通风透光性，夏季作业时不会因为防护结构阻挡空调进风导致驾驶室散热效率下降，冬季也不会因为整板遮挡影响驾驶员观察前方积雪、碎石路况。筋条表面做了耐磨防腐处理，能够适应矿山高粉尘、林区高湿度、盐碱地高腐蚀的不同作业环境，减少后期维护的频次。在结构校核阶段，需要通过有限元仿真分别模拟落物冲击、倾翻载荷下的结构变形量，重点关注筋条与底座连接位置、横向框架折弯位置的应力分布，

　　对应力超出材料屈服强度的区域做局部加强，比如在筋条折弯处增加加强衬板，在连接节点处增加三角加强筋，在保证整体防护性能达标的前提下尽可能优化结构重量，避免过多增加车辆前部的轴荷，影响车辆的转向操控性能。另外，这套防护结构的上部预留了辅助灯具、警示标识的安装位，用户可以根据实际作业需求加装工作灯、倒车警示装置，不需要额外在防护结构上钻孔焊接，避免破坏原有结构的防腐层与承载连续性。结构的整体外轮廓完全贴合驾驶室前部的流线造型，不会突出车身过多影响车辆在狭窄林区、矿道的通过性，下部框架的离地间隙也经过校核，不会在车辆爬坡、越障时与地面凸起物发生碰撞。
