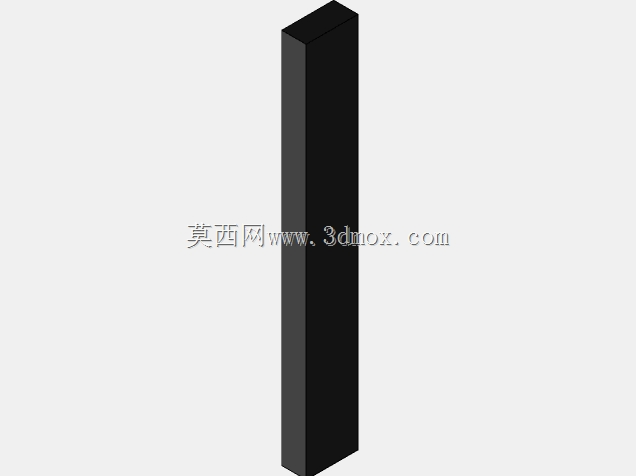

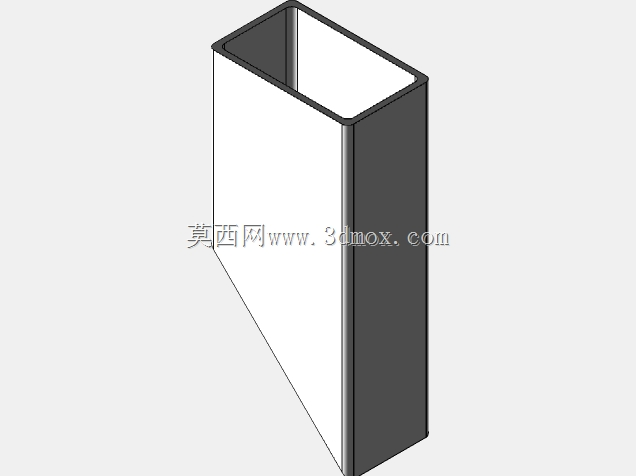

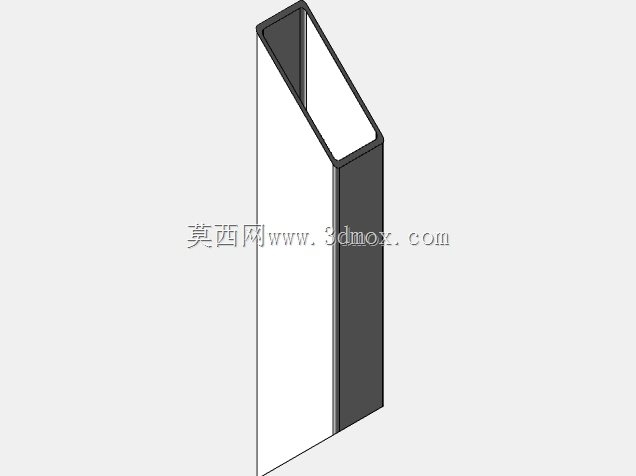

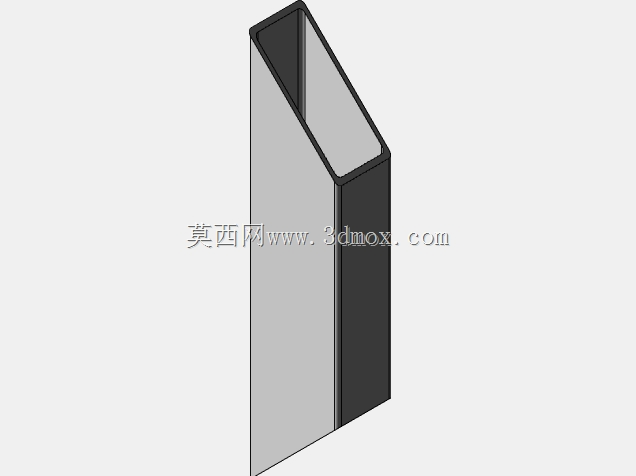

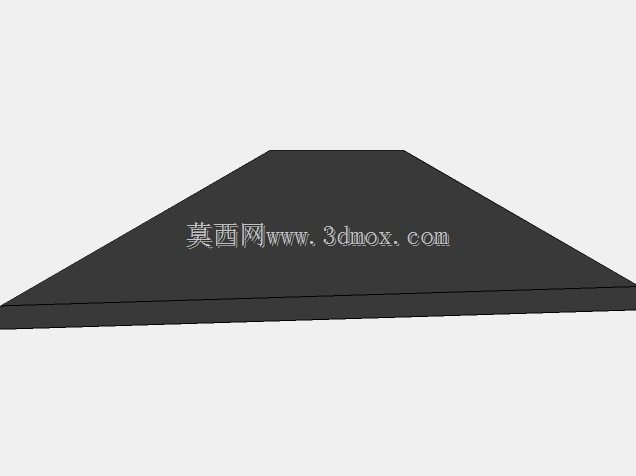

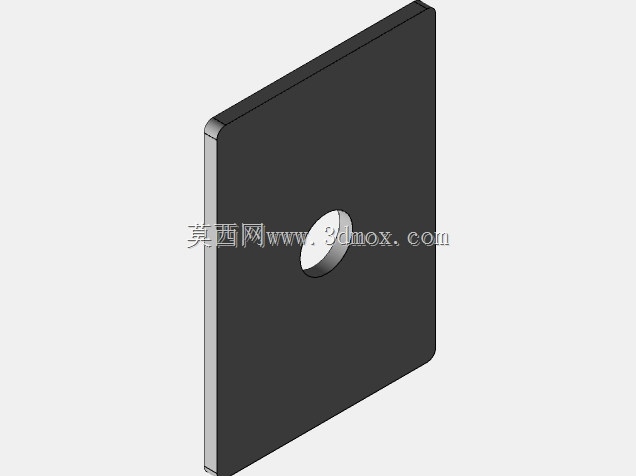

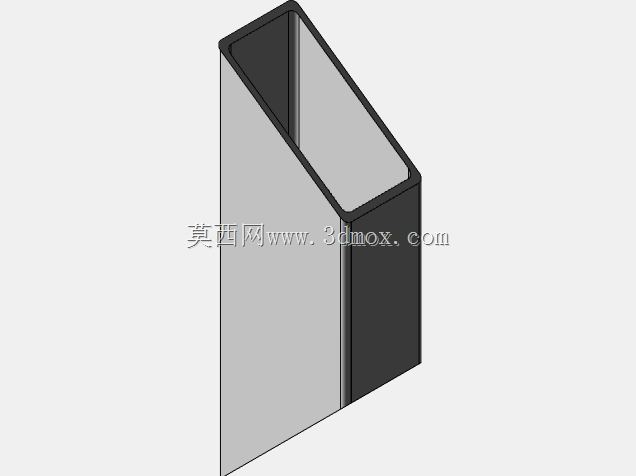

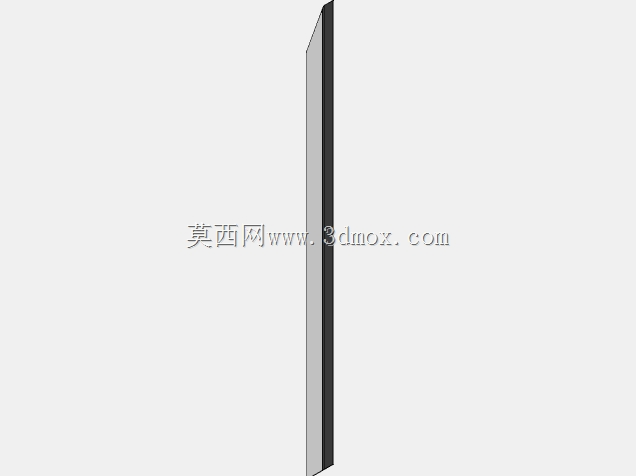

皮卡货厢侧装玻璃承载框架结构

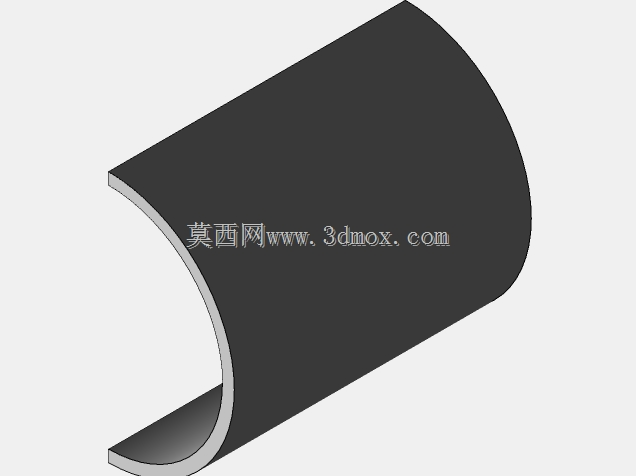

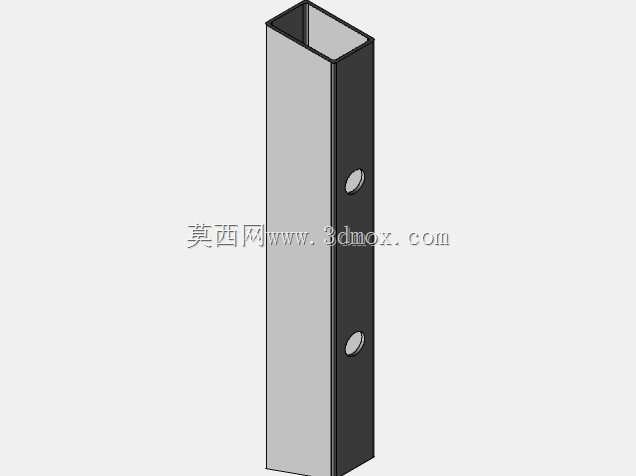

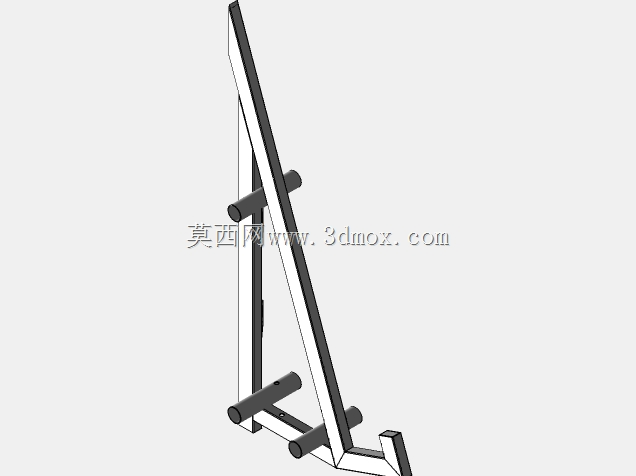

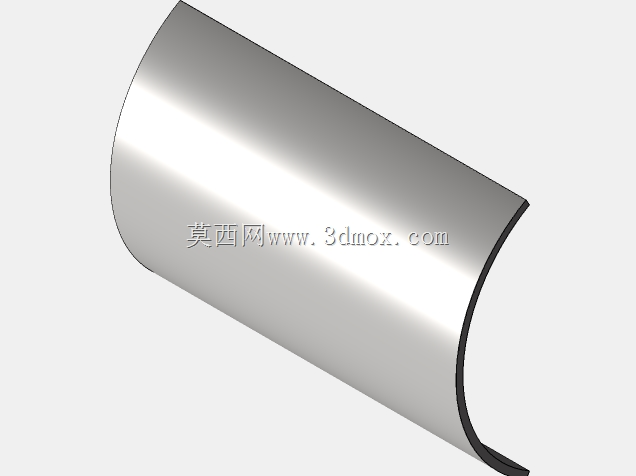

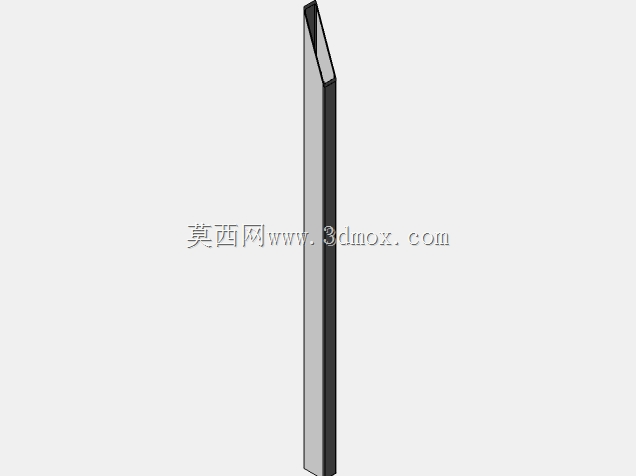

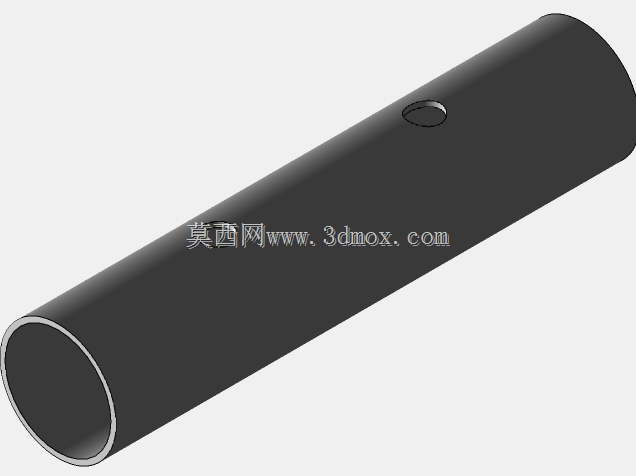

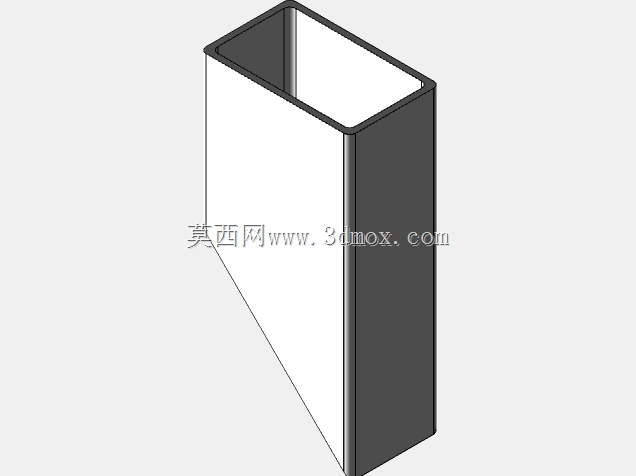

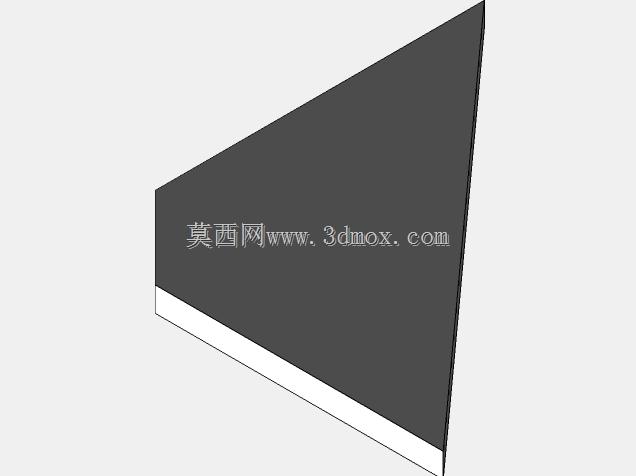

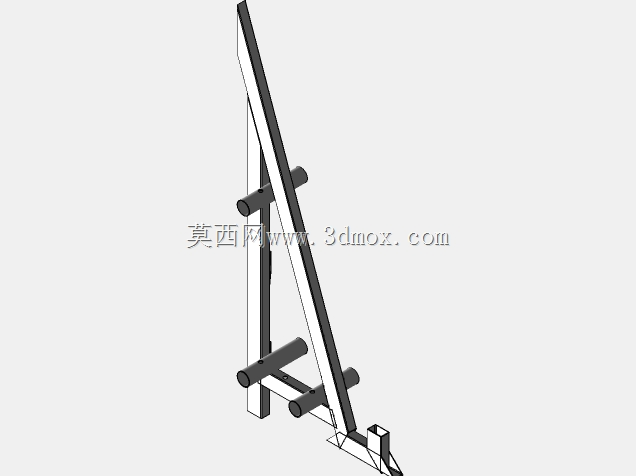

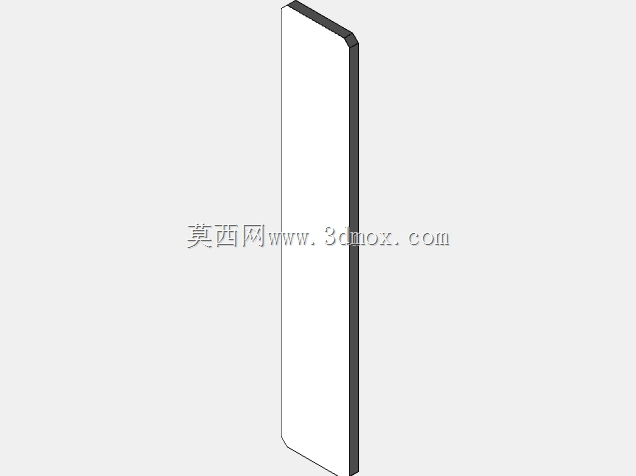

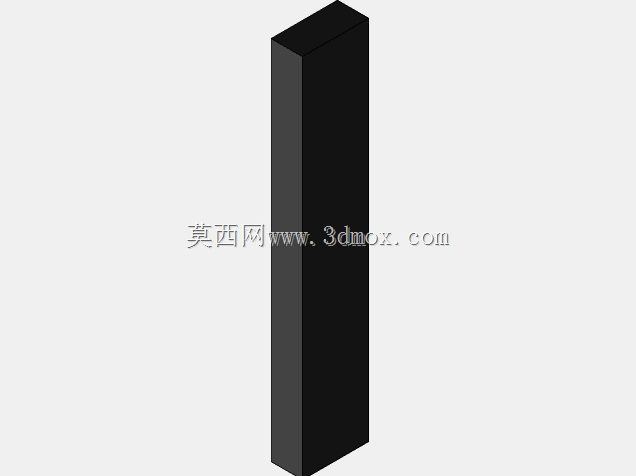

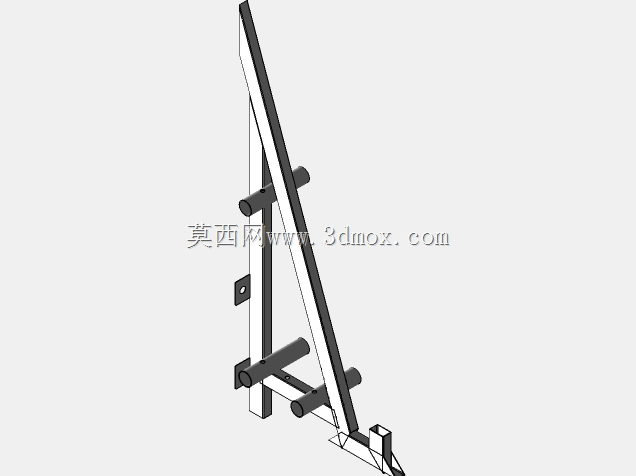

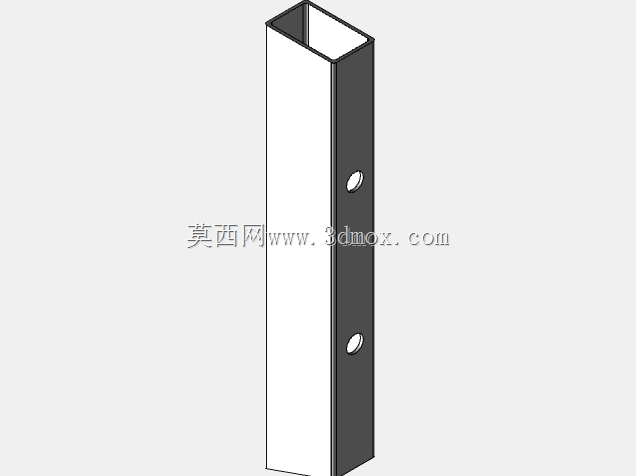

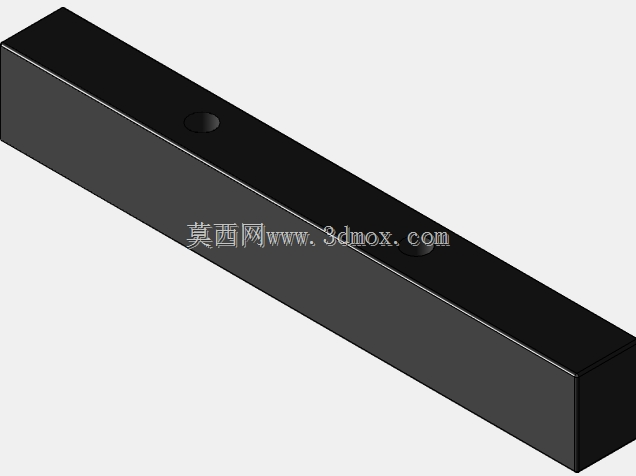

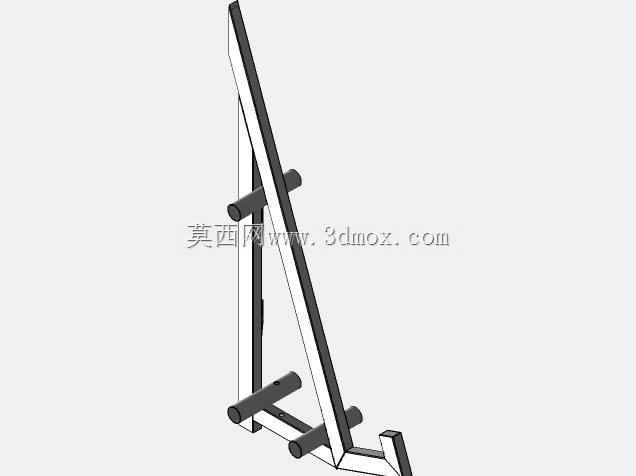

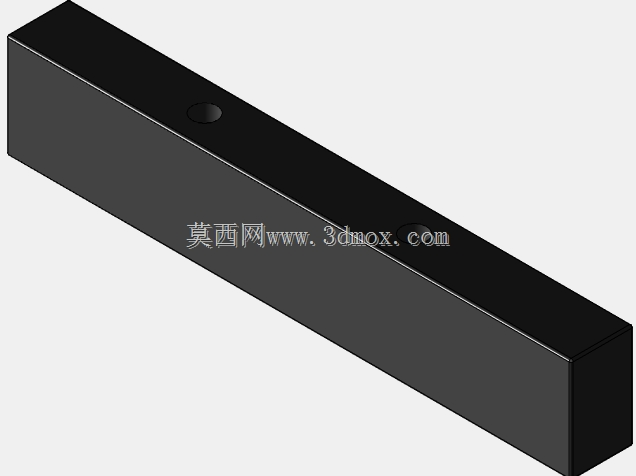

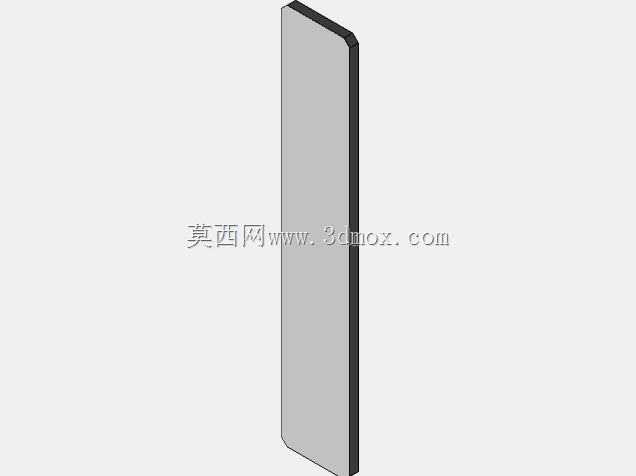

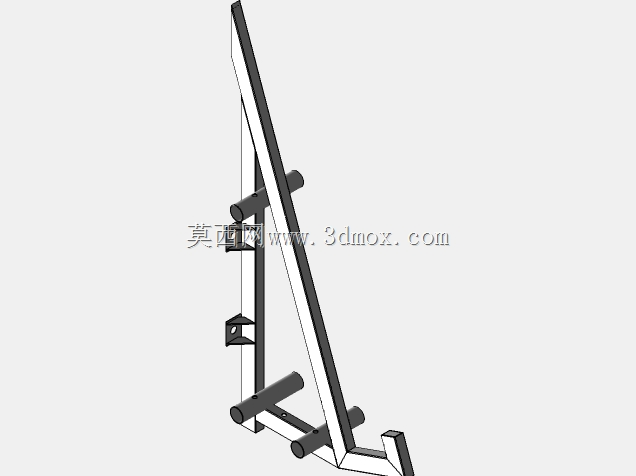

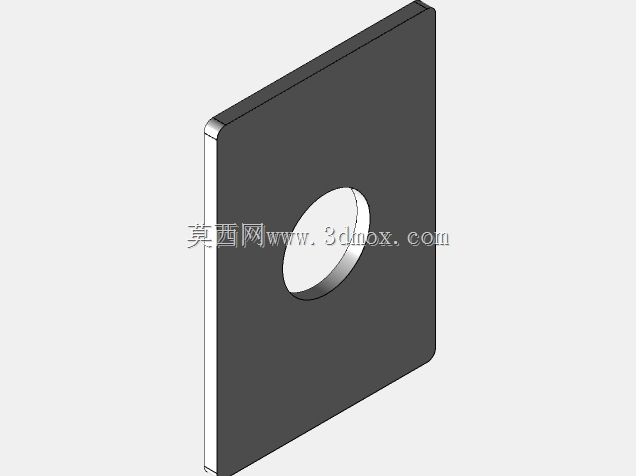

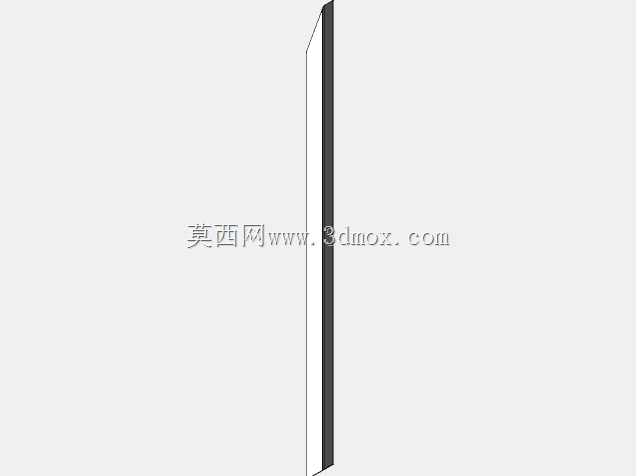

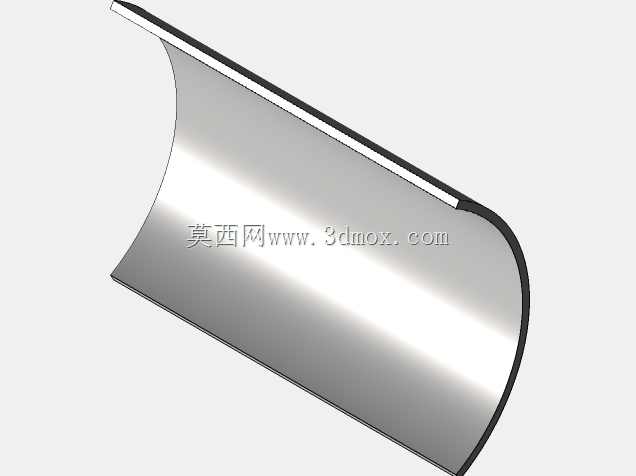

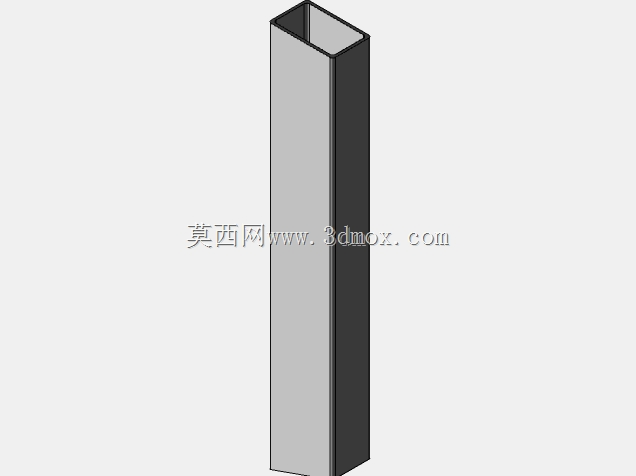

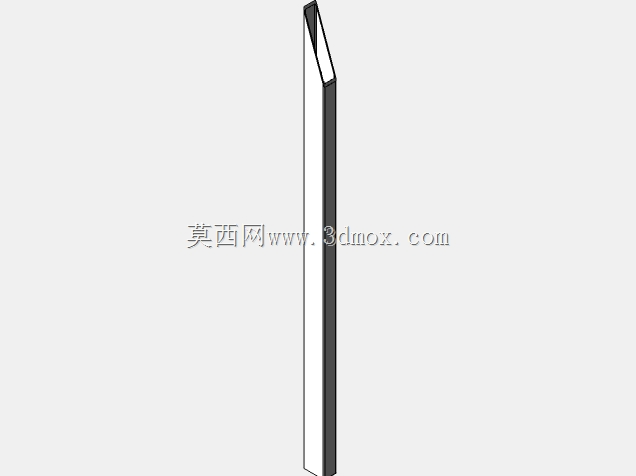

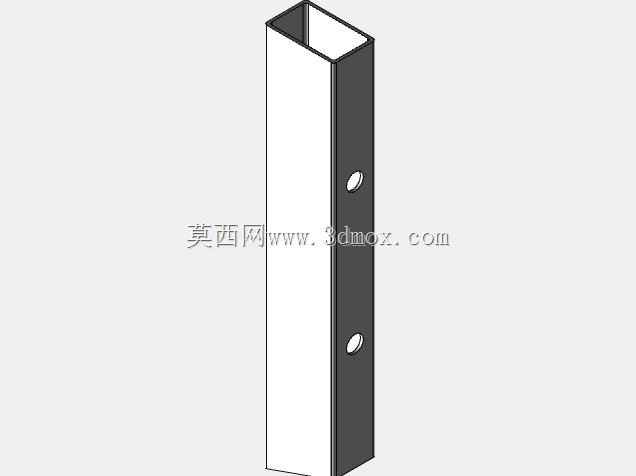

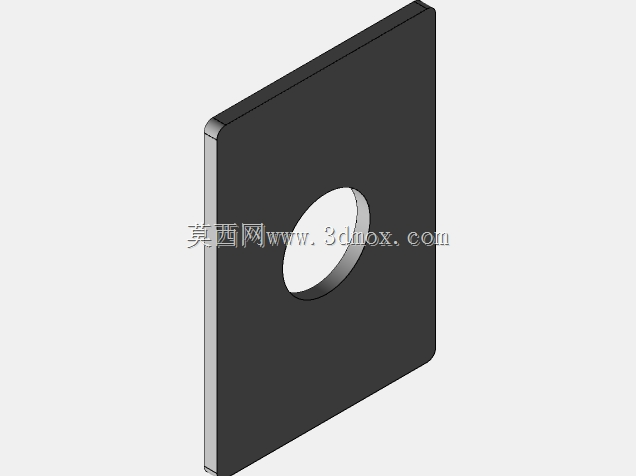

　　该框架结构主要适配皮卡车型货厢侧部的安装场景，针对非易碎品的侧挂运输需求设计，区别于常规货厢内部放置的承载结构，采用侧装挂接的形式拓展货厢侧边的承载空间，可用于固定长条形玻璃类构件或是同尺寸的长条状物料，避免物料占用货厢内部的装载空间，适配货厢内部已经堆满常规货物时的额外装载需求。结构整体采用斜向主承力梁搭配横向支撑杆的布局，主承力梁为长条形型材构件，倾斜角度匹配皮卡货厢侧栏板的安装高度与挂接位置，下端设置有两组横向伸出的圆管支撑臂，支撑臂末端带有安装定位结构，可直接插入货厢侧栏板预设的安装孔位中，无需额外焊接或是打孔改造货厢本体，安装过程无需复杂工装，单人即可完成挂接定位。框架的拼接位置均采用可拆卸的角件连接形式，

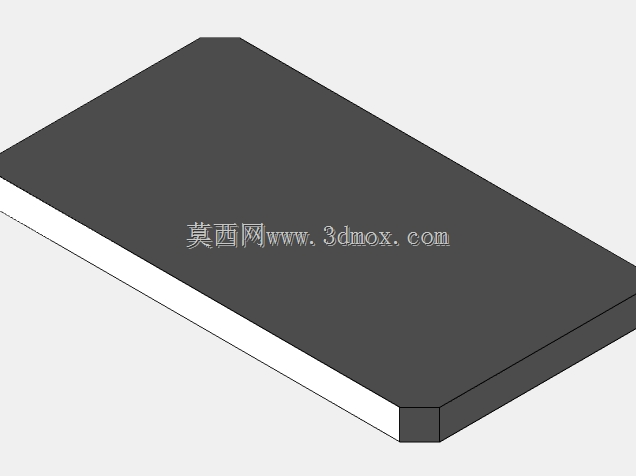

　　所有接缝位置预留有装配间隙，并非采用满焊固定的刚性连接，这种设计一方面可以适配不同批次皮卡货厢侧孔的位置公差，避免因为孔位偏差导致框架无法安装，另一方面在车辆行驶过程中遇到颠簸路面时，拼接间隙可以吸收部分振动冲击，避免应力集中导致的框架焊缝开裂或是型材变形。主承力梁的内侧设置有两组限位挡块，挡块的凸起高度匹配所承载玻璃构件的厚度，可对放置在框架上的物料进行侧向限位，避免车辆转弯时物料从框架侧方滑落，挡块上预留有绑带穿装孔，可配合常规的货物绑带对物料进行二次捆扎固定，适配不同尺寸规格的长条物料固定需求。框架最下端设置有水平支撑脚，支撑脚贴合货厢侧栏板的上边缘，承担框架整体的竖向载荷，将物料的重量直接传递到货厢栏板结构上，

　　避免所有载荷都集中在侧孔的挂接位置，降低侧孔位置的受力变形风险。横向支撑臂的长度经过匹配计算，伸出长度不会超出皮卡车身的法定外廓尺寸限制，安装后不会影响车辆的正常通行，也不会遮挡车辆侧方的灯光与标识。所有型材构件的棱边位置均做了倒钝处理，没有尖锐的毛刺棱角，避免安装人员操作时被划伤，也避免剐蹭所承载的玻璃构件表面。框架整体没有设置多余的装饰性结构，所有构件均承担对应的承力或是定位功能，材料利用率较高，整体重量控制在合理范围内，单人即可完成搬运与安装操作，拆卸后可平置存放，占用的仓储空间较小。在实际使用过程中，该框架可根据运输需求快速拆装，不需要使用时可以快速取下，不会影响货厢的正常装载功能，相比固定式的侧挂架灵活性更强。

　　针对不同车型的货厢侧孔间距差异，横向支撑臂的安装位置预留了调节余量，可在一定范围内调整两个支撑臂的间距，适配不同型号皮卡的货厢安装尺寸，提升结构的通用适配性。承载状态下，物料的重心落在框架的支撑三角形区域内，不会出现重心外偏导致的框架变形或是车辆侧倾风险，斜向的主承力梁可将物料的重力分解为沿梁体方向的压应力与垂直梁体的弯曲应力，配合横向支撑杆的补强作用，梁体的弯曲变形量控制在允许范围内，长期承载也不会出现永久性变形。
