KreidlerRM4赛车换挡齿轮组件结构设计

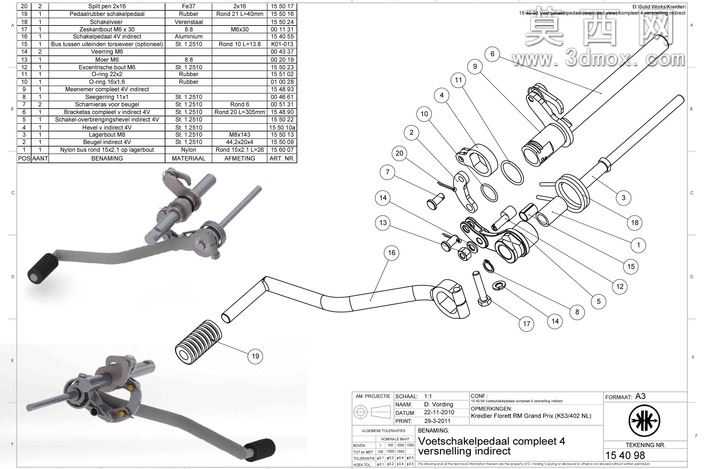

本作品为KreidlerRM4速度格兰披治大赛车的齿轮组件间接换挡机构三维模型，建模过程严格遵循原车机械结构的尺寸参数与装配逻辑，首先通过拆解原车换挡机构的实物测绘数据，在三维建模环境中逐一搭建各组成零件的基础特征：包含换挡摇臂、传动杆、复位弹簧、定位销、齿轮啮合副、密封衬套等十余种独立零件，每一个零件的建模都从草图绘制开始，精准还原零件的倒角、卡槽、轴孔配合公差等细节特征，确保各零件之间的装配间隙符合实际机械装配的精度要求。建模过程中对换挡摇臂的弯折弧度、传动杆的长度比例、弹簧的螺距与线径参数都做了1:1的还原，同时针对齿轮啮合部分做了参数化建模，通过设定模数、齿数、压力角等核心参数生成渐开线齿形，保证齿轮传动的啮合精度符合赛车传动系统的性能要求。材质渲染阶段，针对不同零件的实际材质做了区分设置：金属结构件采用哑光金属材质，还原钢制零件的磨砂质感与金属反光特性，弹簧零件设置了高弹性金属的亮面材质，橡胶手柄部分采用防滑橡胶的哑光黑材质，衬套类零件设置了工程塑料的半哑光质感，不同材质的光影反射参数经过反复调试，让整体装配体的渲染效果接近实物的视觉表现。结构设计上完整还原了该换挡机构的间接传动逻辑：通过摇臂的摆动带动传动杆轴向移动，进而推动齿轮组件完成换挡动作，复位弹簧负责换挡后的机构回位，各定位销与衬套保证机构运动过程中的同轴度与稳定性，模型保留了所有零件的装配约束关系，可直接用于运动仿真模拟，能够直观展示换挡过程中各零件的运动轨迹与受力传递路径，清晰呈现该经典赛车换挡机构的设计巧思与机械原理，该结构自1973年应用于Kreidler赛车后，凭借稳定的传动性能与可靠的结构强度，成为经典赛车传动系统的代表性设计。
