高精度游标卡尺结构三维数模

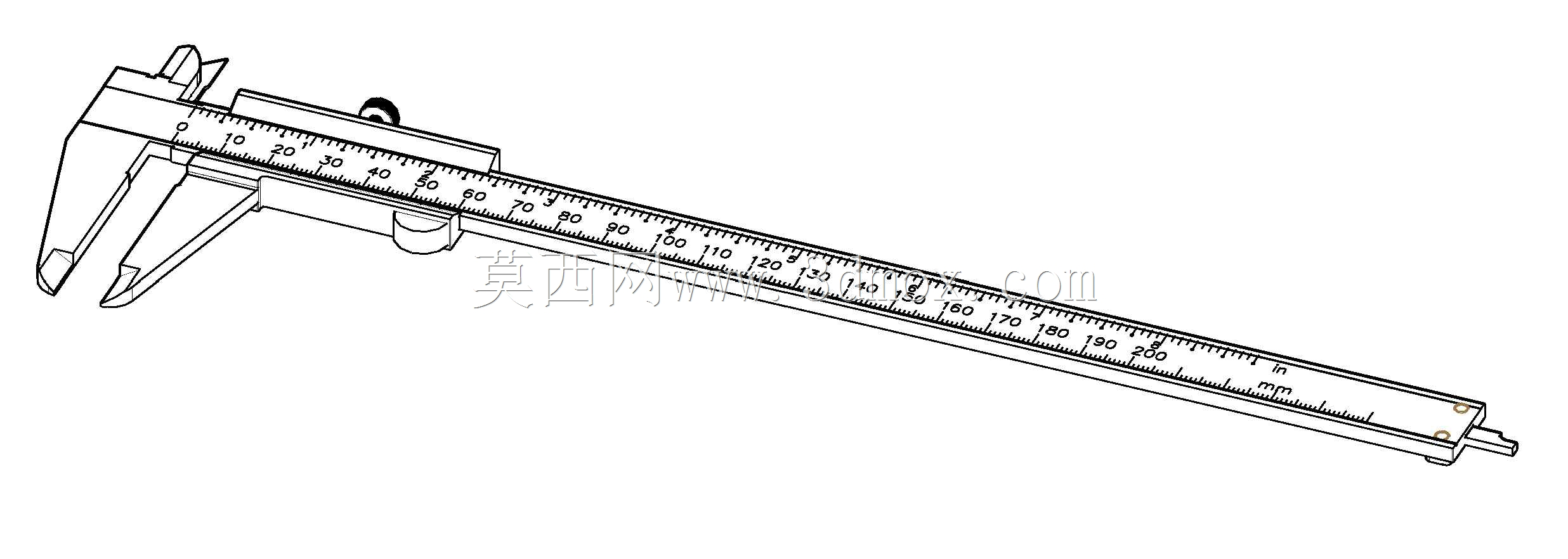

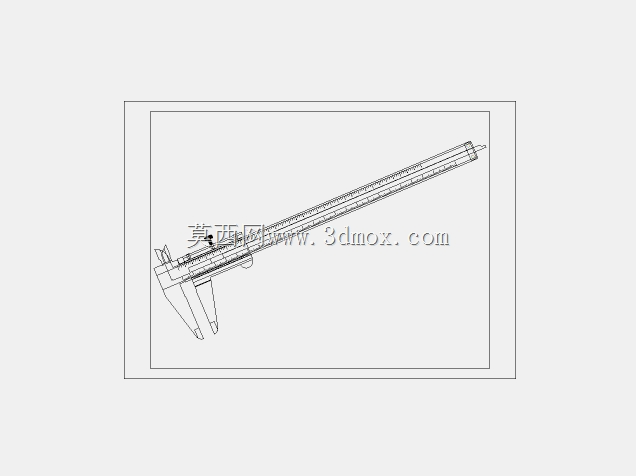

　　在机械加工车间的工序间检验环节，游标卡尺是一线操作工人和检验员最常取用的测量器具，从毛坯件的余量核查，到半精加工后的尺寸确认，再到成品件的终检环节，这类量具的使用频率远超其他高精度测量设备，毕竟它不需要复杂的调零预热操作，拿取后就能快速完成外圆、内孔、深度、台阶差等多类尺寸的检测，适配绝大多数常规加工场景的测量需求。这款游标卡尺的三维结构完全复刻了工业级机械式游标卡尺的实体构造，建模过程中严格遵循了游标读数的机械原理，主尺尺身的刻度间距、游标尺的分度差值都和实物保持一致，尺身导向槽与游标尺滑动副的配合间隙控制在合理范围内，既保证滑动过程无卡滞，也不会出现过大的晃动间隙影响测量精度。从结构设计来看，尺身整体采用长条形平直结构，

　　固定量爪与尺身一体成型，活动量爪与游标尺刚性连接，深度测量杆集成在尺身背部的导向槽内，随游标尺同步移动，不需要额外的拆装操作就能完成深度尺寸测量，这种集成化设计也是工业级游标卡尺的经典结构，经过了上百年的工业应用验证，可靠性极强。在实际应用场景中，这类游标卡尺的测量范围覆盖0到150毫米的常用区间，足够应对普通机加工件的绝大多数尺寸检测需求，外测量爪的测量面经过平面度与平行度校准，能够贴合圆柱形工件的外圆表面、平板类工件的侧边平面，保证测量时的接触精度；内测量爪的刀口结构可以伸入较小的内孔中，完成孔径、槽宽类尺寸的检测，避免了普通量具无法伸入窄槽的问题。建模时对锁紧装置的结构也做了完整还原，

　　游标尺上方的锁紧螺钉可以在测量完成后固定游标尺的位置，方便操作人员在光线不佳或者工件位置不便读数的场景下，将卡尺取下后再读取测量数值，避免移动过程中游标尺移位造成读数误差。尺身尾部的深度测量杆端面与尺身端面保持齐平零位，测量深度时将尺身端面抵靠在工件基准面上，推动游标尺让深度杆接触到被测深度的底面，就能直接读取深度数值，不需要换算，操作逻辑简单，新入职的操作人员经过简单培训就能熟练使用。从安装边界和外形尺寸来看，这款卡尺收拢状态下的整体长度略大于最大测量量程，尺身宽度控制在便于单手握持的尺寸范围内，重量分布均匀，长时间握持测量也不会出现明显的手部疲劳，滑动副的阻尼感经过结构优化，推动游标尺时的力度适中，

　　不会因为过松导致测量时滑动移位，也不会因为过紧造成操作费力。在工装夹具的调试场景中，这类游标卡尺也常被用来快速测量夹具定位块的间距、工件装夹后的伸出长度，相比千分尺它的测量范围更大，相比高度尺它的使用场景更灵活，不需要固定在平板上就能完成测量，是生产现场不可或缺的通用测量器具。建模过程中对尺身的刻度线做了等比例还原，主尺的毫米刻度、游标尺的分度刻度都按照实物的间距排布，能够直观展示游标读数的原理，也可以作为测量工具教学的演示模型，帮助新入行的机械从业者快速理解游标卡尺的读数逻辑和结构组成。量爪的尖端部分做了合理的圆角处理，和实物的安全设计保持一致，避免使用过程中尖锐边角划伤操作人员，同时也不会因为尖角磨损过快影响测量精度，这种细节结构的还原，也让整个三维模型的工程实用性更强，能够直接用于虚拟装配场景中的测量动作仿真，或者作为生产现场工位器具布局规划的模型元素，模拟操作人员取用、测量、放置卡尺的完整动作流程，优化工位的工具摆放位置，减少操作过程中的无效动作。
