两款不同规格篮球三维结构建模

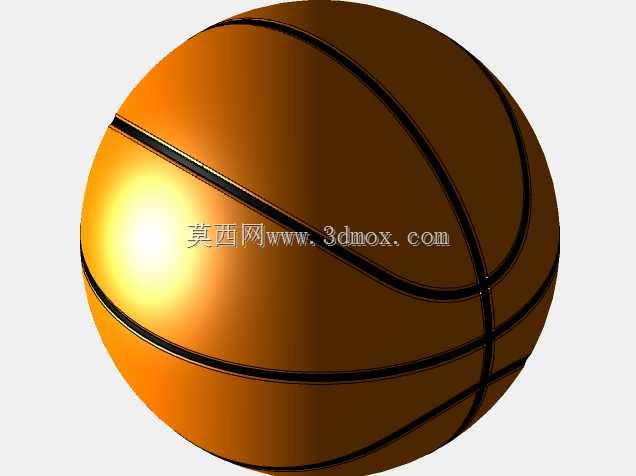

　　做球类器材相关的结构设计、运动场景仿真搭建时，篮球是出现频率极高的基础构件，很多刚接触曲面建模的工程师容易把这个零件想的太简单，觉得就是个带沟槽的球体，实际落地建模的时候才会发现，球面筋沟的弧度过渡、表皮颗粒的纹理排布、不同版本球的尺寸公差控制，每一项都要贴合实际使用场景的要求，不然做出来的模型要么渲染质感失真，要么导入运动仿真模块后碰撞参数和实物偏差过大。这次做的两个版本，分别对应日常民用的普通款篮球和职业赛事用的NBA标准款，建模的时候特意跳过了很多新手容易踩的坑，没有直接用球体切槽的偷懒做法，而是先按照实物的剖切结构搭骨架：首先确定球的核心基准，普通款的公称直径取日常野球场常用的7号球尺寸，整体外轮廓控制在246mm左右，

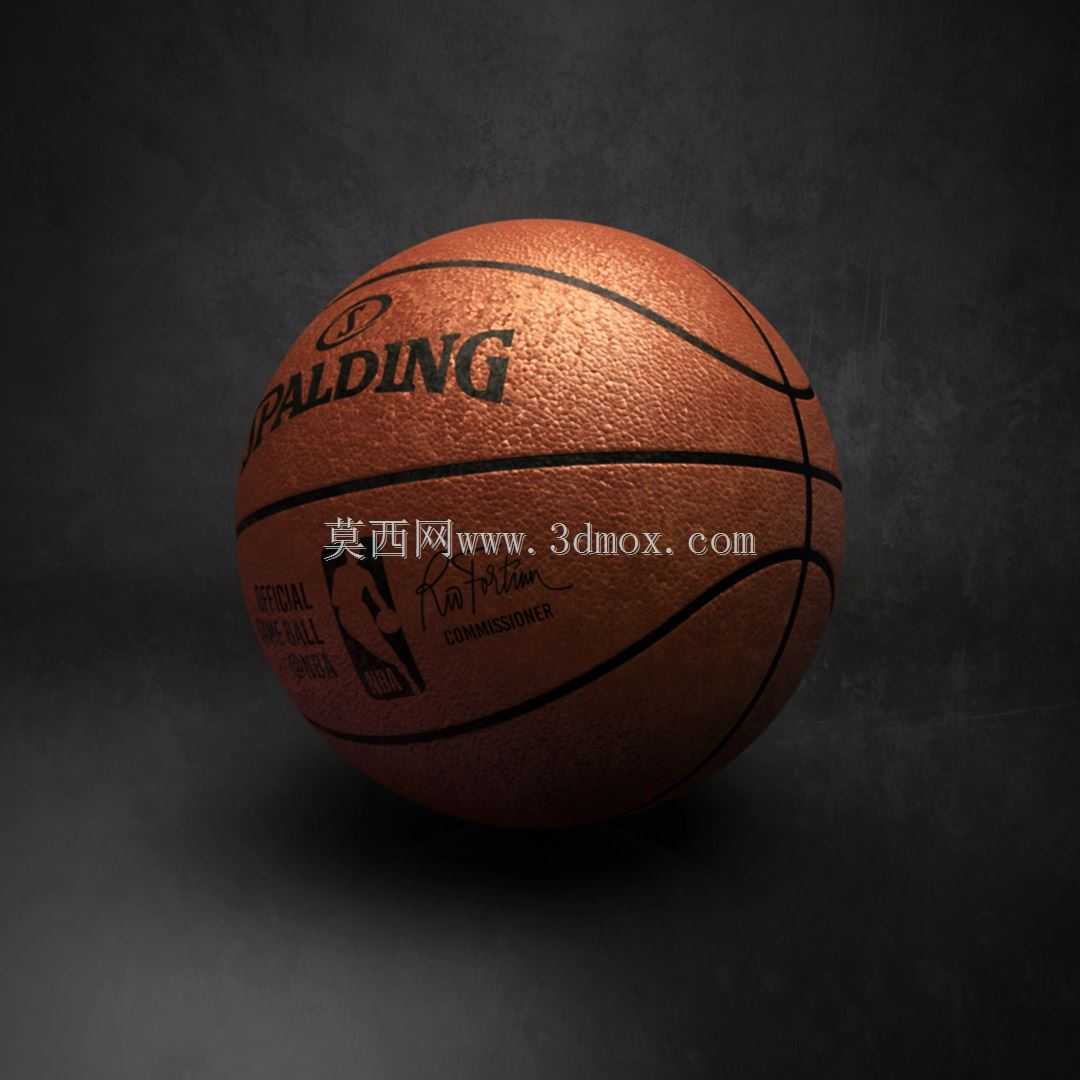

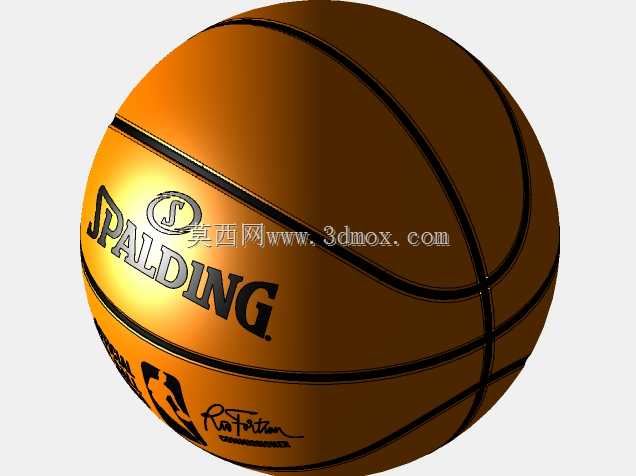

　　NBA标准款严格按照职业赛事的尺寸公差要求，外圆直径偏差控制在0.5mm以内，和赛事用球的实际检测尺寸对齐。筋沟的处理是整个建模的核心难点，很多人做出来的筋沟边缘生硬，和球面的过渡有明显折角，实际篮球的筋沟是表皮拼接的压合缝隙，深度在1.5mm到2mm之间，沟底是圆弧过渡，边缘和大球面的衔接是G2连续的曲面，建模的时候先在球面上投影出八瓣表皮的拼接轮廓线，每一条轮廓线都按照实际篮球的瓣片走向调整曲率，没有用规则的几何曲线直接阵列，避免做出来的球瓣对称度过高显得假。筋沟做完之后再处理表皮的纹理，普通款的表皮颗粒相对粗一些，颗粒高度在0.3mm左右，排布是不规则的错位矩阵，模拟日常用球的PU皮质感；NBA标准款的表皮颗粒更细密，

　　颗粒高度控制在0.2mm，而且筋沟的宽度比普通款窄0.8mm，压合的边缘更锐利，还原职业用球的吸湿表皮触感。建模的时候特意没有做气嘴部分的凸起细节，因为很多场景下用到篮球模型的时候，要么是做产品渲染需要完整球面，要么是做运动碰撞仿真，气嘴的微小凸起会影响碰撞接触的计算精度，所以把气嘴位置做了和球面齐平的简化处理，使用者如果有需要可以自己在对应位置加细节。从实际应用场景来说，这个模型可以适配的方向很多，做体育器材展示的渲染场景时，直接附材质就能出效果，曲面的连续性足够支撑近景特写的渲染需求，不会出现曲面破面、反光断层的问题；做篮球相关的文创产品结构设计时，可以直接提取外曲面做包覆、配合结构的基准，不用重新修曲面；做运动仿真、

　　投篮动作模拟的项目时，模型的外轮廓尺寸和实物一致，质量参数可以根据实际篮球的600g左右的重量赋值，碰撞接触的计算结果和真实场景的偏差会控制在很小的范围内。很多人做球类建模的时候容易忽略安装边界的问题，其实如果是做篮球收纳架、篮球投篮机、篮球展示台这类配套设备的设计，篮球模型的外轮廓尺寸精度直接影响配套结构的设计合理性，比如收纳架的托圈内径、投篮机的篮筐间隙、展示台的固定卡位，都需要和球的实际外圆尺寸匹配，这两个版本的模型都严格卡了实物的尺寸公差，导入装配体的时候可以直接作为配合基准，不用反复调整缩放比例。建模过程中所有的曲面都是实体化生成的，没有碎面、重叠面，不管是导出STEP格式做结构装配，还是导入渲染软件做材质表现，都不会出现拓扑错误，表皮的纹理是用曲面偏移做的实体纹理，不是贴图，做3D打印验证的时候也能直接输出实体，不用额外修复模型。瓣片的拼接位置特意做了0.1mm的压合重叠量，和真实篮球的表皮拼接工艺一致，不是简单的曲面分割，做结构拆解演示的时候可以直接把每一片表皮单独拆分出来，展示篮球的内部结构层次，不管是做教学演示还是产品结构拆解动画，都能直接用。
