曲面加厚配合表面切割结构设计

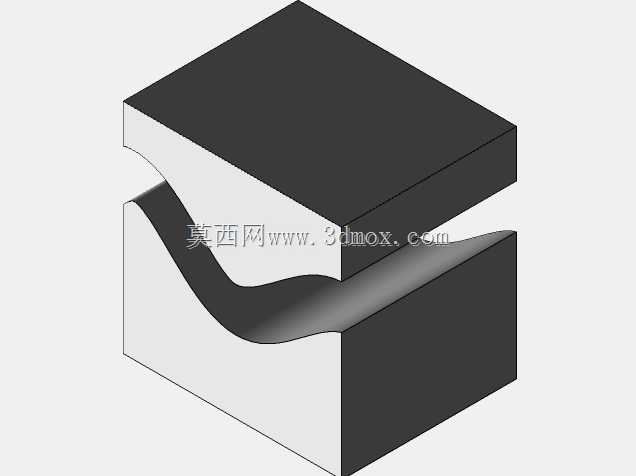

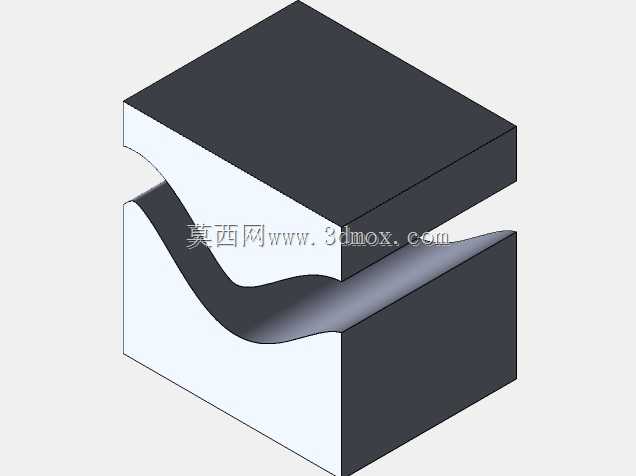

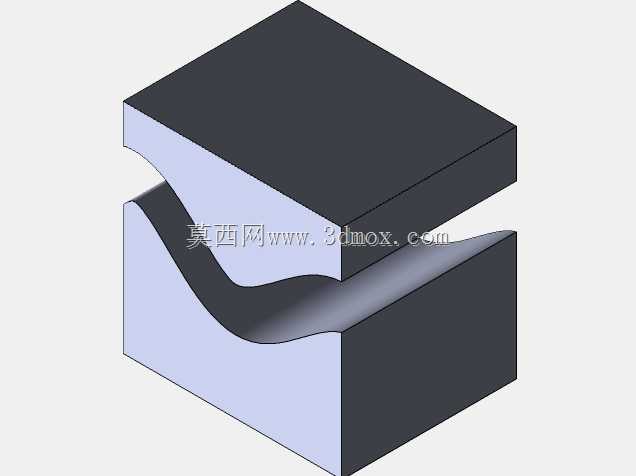

　　在精密传感检测设备的结构设计环节，这类带曲面配合的加厚切割结构，常被应用在接触式位移传感器的测头配合端、压力传感器的承压贴合面等需要实现曲面密合传力的场景中。实际工况里，这类结构需要保证两个配合面在受压、受位移驱动时完全贴合，避免出现局部间隙导致的力传递损耗、检测信号偏差，因此在设计阶段就需要把表面切割的轮廓精度、加厚部分的结构强度作为核心考量点。从结构本身来看，上下两个构件的配合面采用连续平滑的波浪形曲面设计，并非规则平面或圆弧面，这种曲面形态可以在有限的安装空间内增大配合接触面积，同时在发生相对微量位移时，曲面的导向作用能避免配合面出现卡滞，相比平面配合，曲面咬合的结构还能承受一定的横向剪切力，减少构件在振动工况下的错位风险。

　　设计这类结构时，首先要确定配合曲面的曲率变化范围，曲率不能过小否则会导致加厚部分出现壁厚突变，在应力集中位置产生断裂隐患，也不能过大否则会失去曲面配合的防错位优势；表面切割的深度需要匹配加厚部分的壁厚，保证切割后剩余的实体厚度满足结构强度要求，同时切割形成的边缘要做微小的倒角过渡，避免装配时锐边刮伤配合面，影响贴合精度。从安装边界来看，这类构件的外部轮廓采用规则的长方体基准面，方便在传感器总成中通过侧面定位装夹，不需要额外设计复杂的定位结构，长方体的四个垂直面可以作为加工时的基准面，降低曲面加工的装夹找正难度；加厚部分的厚度需要根据传感器的额定受力值计算，在满足强度要求的前提下尽量减小壁厚，降低整体结构的重量，

　　减少运动部件的惯性对检测精度的影响。实际应用中，这类结构的配合面粗糙度要求较高，建模时需要保证曲面的连续性，避免出现曲面褶皱、断差，否则后续加工出的实体配合面会出现间隙，导致检测信号出现非线性误差；表面切割的路径需要和曲面的法向保持一致，保证切割后的壁厚均匀，不会出现局部过薄的位置，在长期交变载荷作用下产生疲劳变形。很多刚接触传感结构设计的工程师容易忽略曲面加厚时的壁厚均匀性问题，直接采用等距加厚的方式生成实体，遇到曲率变化大的位置就会出现自相交或者壁厚突变，这时候就需要先对曲面进行光顺处理，调整曲率变化率，再进行加厚操作，表面切割时也要注意切割工具的方向始终垂直于曲面的切平面，保证切割后的实体边缘整齐，没有多余的残留毛刺。

　　这类结构在装配时不需要额外的紧固件，依靠曲面的配合精度就能实现定位，在需要频繁拆装校准的传感器设备中，这种无紧固件的配合结构能大幅提升维护效率，同时避免紧固件预紧力不均导致的配合面变形。在建模过程中，需要先绘制出基准曲面，通过曲率分析工具检查曲面的光顺度，确认没有曲率突变点之后再进行加厚操作，加厚完成后再进行表面切割，切割的轮廓要和配合曲面的形态匹配，保证两个构件装配后曲面完全贴合，边缘齐平，不会出现突出或者凹陷的部分，影响后续的总成装配。
