多孔折弯金属布线安装槽结构设计

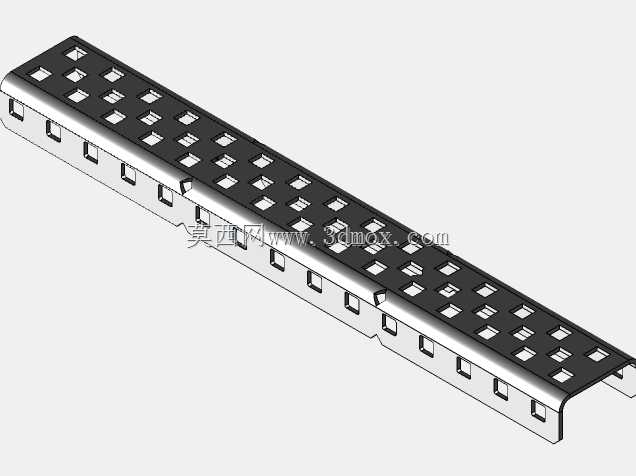

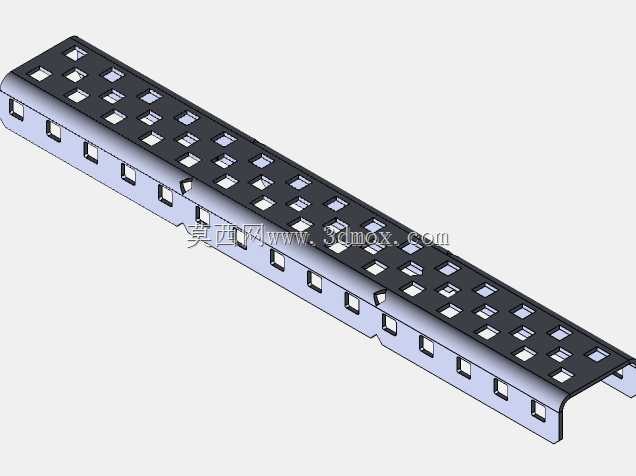

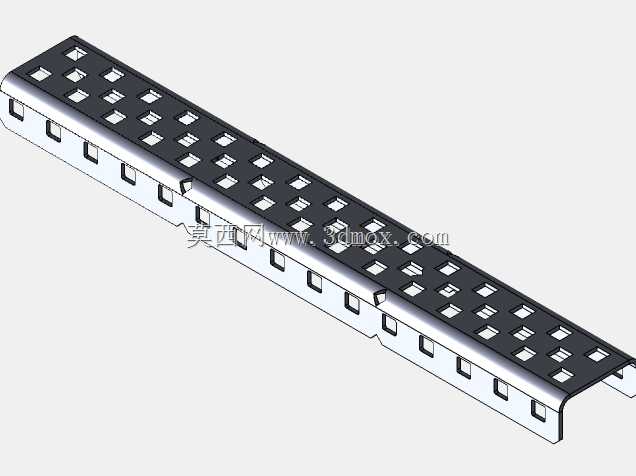

　　在工业电气布线、设备内部走线、机柜线缆整理的实际工程场景里，这类带规则冲孔的折弯金属槽件是非常常用的走线防护构件，日常做设备结构设计时，这类构件的选型和建模往往要兼顾走线容量、安装适配性、结构强度以及现场施工的便捷性，很多新手做结构设计时容易忽略线槽的安装边界和开孔排布逻辑，最后要么出现线缆塞装困难，要么安装时和机柜内其他元器件产生干涉，反而拖慢整台设备的装配进度。从结构形态上看，这个构件采用单侧边折弯的C型截面设计，槽体的底板和单侧立边采用整板钣金折弯成型，没有额外的拼接焊缝，整体刚性比拼接式线槽更好，在设备运行产生持续振动的工况下，不会出现拼接位松脱、槽体变形的问题。槽体的顶面和单侧立边都冲制了规则排布的方形通孔，这些开孔并非随意排布：顶面的大尺寸方孔主要用于线缆的分线引出，施工时可以根据实际走线位置，从对应孔位把线缆引出到外接端子或者传感器端，不需要额外在现场钻孔，大幅减少现场施工的工作量；立边上的小尺寸方孔则兼顾两个作用，一是减轻槽体自身重量，降低安装面的承重负荷，二是可以配合扎带穿过孔位固定槽内线缆，避免设备搬运或者运行振动时，槽内线缆出现窜动、移位，磨破线皮引发短路故障。做这类构件的三维建模时，首先要确定核心的安装边界参数：首先是槽体的内部净宽度，这个尺寸直接决定了可容纳的线缆总截面积，工程上一般要求槽内线缆总填充率不超过40%，预留足够的散热空间和后续加装线缆的余量，建模时不能只按板材折弯的外轮廓算尺寸，

　　必须扣除板材厚度带来的内部空间损失，很多新手建模时直接按外宽标注尺寸，最后生产出来的线槽实际内部容量不够，整批零件报废的情况在车间里并不少见。然后是折弯边的高度，这个尺寸要匹配所容纳线缆的最大弯曲半径，尤其是带屏蔽层的通讯线缆、传感器信号线，弯曲半径过小会导致屏蔽层断裂、信号传输衰减，所以立边高度不能低于最大线缆直径的2倍，保证线缆在槽内排布时不会出现过度弯折。开孔的排布也要遵循工程逻辑，孔位的边距不能小于板材厚度的1.5倍，否则冲孔位置容易出现应力集中，钣金折弯或者后续安装受力时，孔位边缘容易产生裂纹，缩短构件的使用寿命；相邻孔位的间距也要均匀一致，既保证分线时的位置可选性，也不会因为开孔过密降低槽体的整体结构强度。

　　这类金属线槽的安装方式一般有两种，一种是通过槽体底板的预留安装孔，用螺丝直接固定在机柜安装梁或者设备内壁上，另一种是配合卡扣件卡装在标准铝型材的T型槽内，所以建模时还要考虑安装孔的孔位间距，要匹配常用的安装基准，比如标准机柜的安装孔距、工业铝型材的槽口间距，避免出现孔位和安装基准对不上的问题。在实际应用场景里，这类线槽不仅可以用于电气柜内部的强电、弱电分离布线，在自动化生产线的机架走线、传感器线缆防护、设备外部明线整理场景下也大量使用，金属材质的槽体本身还能起到一定的电磁屏蔽作用，减少强电线缆对传感器弱电线缆的信号干扰，这也是很多场景下金属线槽比PVC线槽更适用的核心原因。做结构设计时还要考虑板材的选型，

　　一般这类线槽采用冷轧钢板折弯成型后做喷塑或者镀锌处理，兼顾防锈能力和结构强度，如果是在腐蚀环境下使用，也可以选用不锈钢板材加工，这时候建模时要注意不同板材的折弯回弹量差异，提前在折弯参数里预留补偿量，保证生产出来的槽体尺寸符合设计要求。另外槽体的端部设计也要注意，一般会做小尺寸的折边处理，避免端部的板材锐边割破施工人员的手套或者线缆外皮，这个细节很多新手建模时容易遗漏，最后生产出来的零件边缘锋利，现场装配时很容易出现工伤或者线缆破损的问题。从建模逻辑上来说，这类钣金件优先采用钣金模块进行建模，不要用实体拉伸切除的方式做，因为钣金模块可以直接展开得到下料尺寸，对接后续的激光切割、折弯工序，减少工艺人员二次拆图的工作量，建模时的折弯半径要匹配工厂常用的折弯刀具槽宽，不要随意设置特殊的折弯半径，否则生产时需要换刀，会增加加工成本和生产周期。
