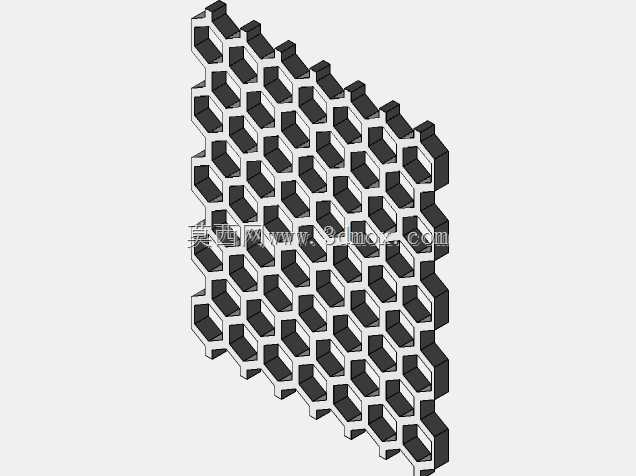

正六边形阵列蜂窝芯结构三维建模

　　日常做夹芯结构设计时，这类正六边形蜂窝阵列的芯体是绕不开的选型方向，最早接触这类结构是在轨道交通内饰板的减重项目里，当时对比过瓦楞芯、泡沫芯和蜂窝芯的性能参数，蜂窝芯的比强度优势确实突出，同等重量下的平面抗压能力比瓦楞结构高出近四成，这也是为什么航空航天、轨道交通、风电叶片领域会大量采用这类结构作为夹芯层的核心原因。

　　做这个结构的三维建模时，首先要明确单胞的尺寸边界，正六边形的对边距直接决定了整个芯体的密度和力学表现，常规工业用的蜂窝芯单胞对边距从3mm到20mm不等，对应不同的承载需求——比如做精密设备的隔振平台衬层，会选小尺寸单胞，保证受力均匀不会出现局部塌陷；做建筑装饰的隔墙夹芯，就可以选大尺寸单胞，进一步压缩材料用量降低自重。建模时不能只做简单的阵列拉伸，要注意蜂窝壁的壁厚一致性，实际生产中不管是铝箔拉伸成型还是工程塑料注塑成型，壁厚偏差都会直接影响整体的受力均匀性，壁厚过薄的位置在受压时会先出现失稳皱折，逐步蔓延导致整个芯体失效。

　　从安装边界来看，这类蜂窝芯作为夹芯层使用时，上下表面需要和蒙皮通过胶接或者焊接复合，所以建模时要保证蜂窝的上下端面完全共面，不能出现单胞高度不一致的情况，否则复合后会出现局部脱粘的隐患。之前做过一个方舱壁板的项目，就是因为早期建模时忽略了阵列后的端面平面度，打样后有近两成的位置出现蒙皮和芯体虚接，做高低温循环测试时虚接位置直接出现鼓包，后来重新调整了阵列基准，保证所有蜂窝单元的高度公差控制在0.1mm以内，才解决了这个问题。

　　这类结构的应用场景远不止结构承载，在流体整流、换热导流、缓冲吸能领域也有大量适配空间。比如做通风系统的整流栅，蜂窝的直通孔道可以把紊乱的气流梳理成均匀的层流，降低风阻和气流噪音；做缓冲衬垫时，蜂窝结构在受冲击时会通过逐层压溃的方式吸收冲击能量，比实体泡沫的吸能效率更可控，不会出现瞬间硬冲击的问题。建模时如果是用于流体场景，还要注意蜂窝孔道的轴线方向，必须和流体流向保持平行，孔道的内壁要做光滑处理，减少沿程阻力损失；如果是用于吸能场景，可以适当调整蜂窝壁的壁厚梯度，在受冲击侧做稍薄的壁厚，让压溃过程从冲击面开始逐层传导，吸能曲线会更平缓。

　　从设计思路上来说，不要局限于等壁厚的正六边形阵列，可以根据实际受力分布做变密度调整，比如在安装紧固件的位置，缩小单胞尺寸、增加局部壁厚，提高局部的抗压强度，避免安装时出现芯体压溃；在非承载区域放大单胞尺寸，进一步减重。之前做无人机机翼的夹芯结构时，就是在翼根连接位置把蜂窝单胞从8mm缩小到4mm，翼尖位置放大到12mm，整体重量比等密度设计降低了17%，同时完全满足翼根的连接强度要求。

　　建模过程中还要注意结构的工艺可行性，如果是采用铝箔拉伸工艺生产，蜂窝壁的连接位置要预留胶接余量，相邻六边形的公共壁要保证完全贴合，不能出现缝隙，否则拉伸成型时会出现单胞变形；如果是采用3D打印工艺生产，要注意悬空位置的支撑添加，蜂窝的斜壁角度如果小于工艺要求的自支撑角度，就要添加易拆除的内部支撑，避免打印时出现塌边。另外，整个蜂窝块的外形边界要根据实际安装需求做裁切，裁切后的边缘单胞要做封边处理，建模时就要预留封边条的安装位置，避免边缘的蜂窝单元出现松散脱开的问题。

　　很多新手做这类结构建模时，容易直接用整列命令生成大面积蜂窝后直接裁切，忽略了边缘单胞的完整性，导致实际安装时边缘位置的强度不足，正确的做法是先确定整个芯体的安装外轮廓，再在轮廓范围内排布完整的六边形单胞，边缘位置如果出现不完整的单胞，要调整整体阵列的起始偏移量，尽量让边缘保留完整的单胞结构，或者在边缘设计一圈连续的边框，把所有蜂窝单元的端部连接成整体，提高边缘的结构强度。
