绳索起重用带钩滑轮组结构设计

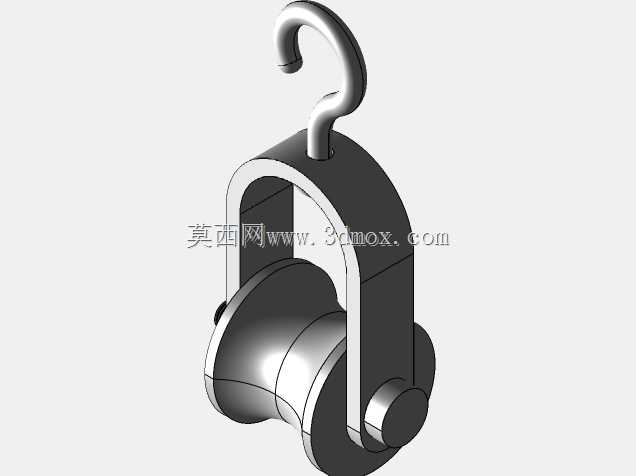

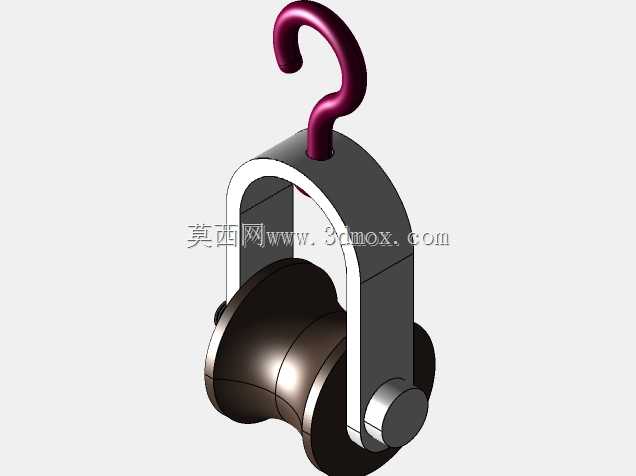

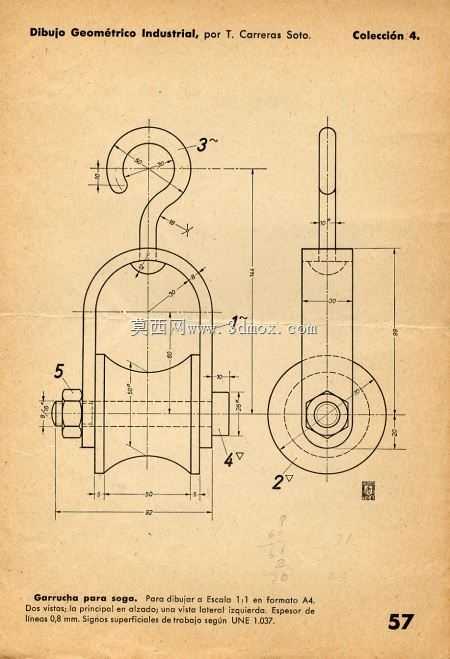

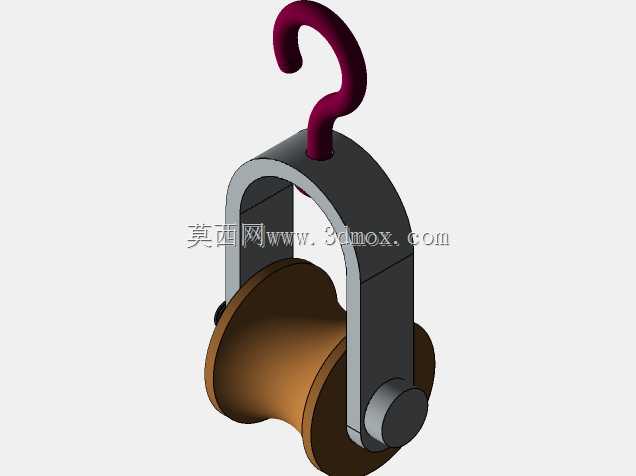

　　在车间小件物料转运、户外轻型设备吊装、小型维修作业的临时起重场景里，这类带吊钩的单滑轮结构是出现频率极高的配套构件，它不需要搭配复杂的电动驱动机构，仅靠人力配合绳索就能完成小吨位载荷的垂直提升与方向转向，相比多轮组的重型滑车，它的自重更轻，单人即可完成携带与挂装，适配的作业场景也更灵活。从结构组成来看，整个构件分为上部吊钩、中部滑轮架、内置滑轮轮体、侧向锁销四个核心部分，上部的吊钩采用圆弧过渡的钩型设计，钩尖位置预留了3°左右的斜角，既方便快速挂入上方的吊点横梁或者固定吊环，也能在受拉状态下避免绳索或者吊点意外滑脱，吊钩与下方的U型滑轮架采用一体弯折成型的结构，不存在额外的焊接接缝，能避免焊接位置应力集中带来的断裂风险，

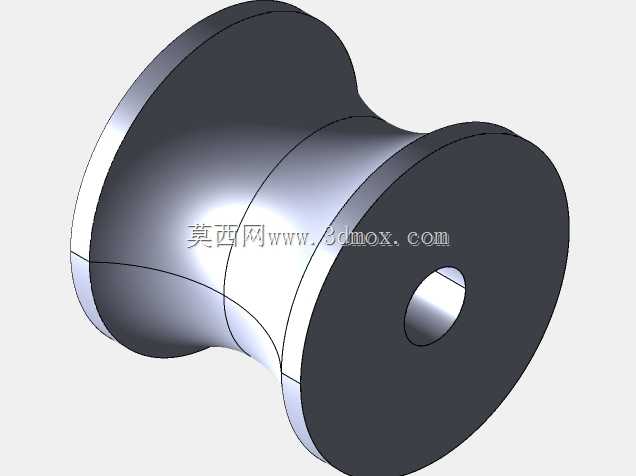

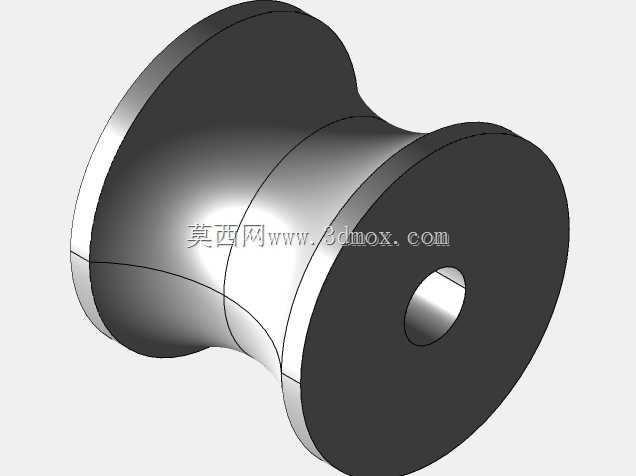

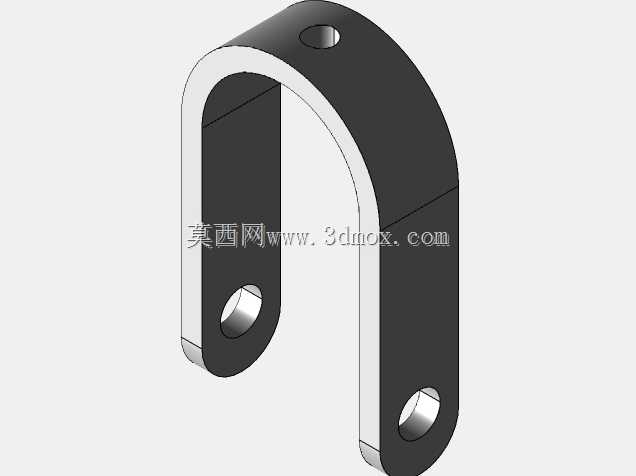

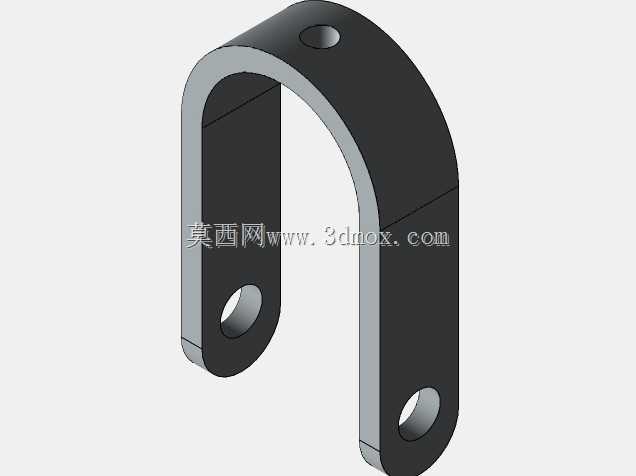

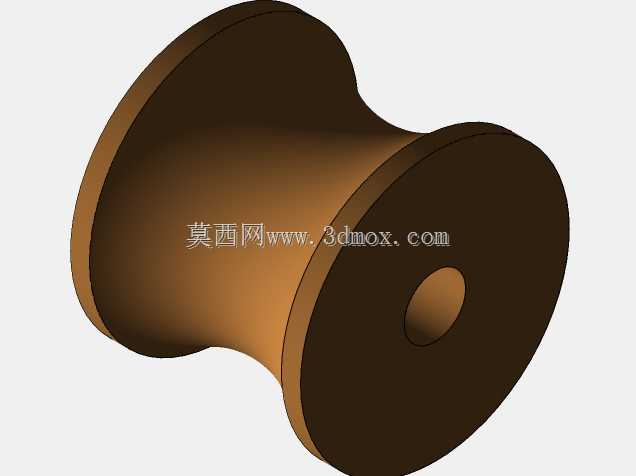

　　弯折处的圆角半径经过匹配计算，不会在受拉时出现应力突变。中部的U型架两侧立板平行度控制在0.1mm以内，两侧板上同轴加工有滑轮轴的安装孔，孔位的同轴度误差直接决定了滑轮转动的顺畅度，设计时两侧孔采用配做工艺，能消除单独加工带来的位置偏差，滑轮轮体的中间绳槽采用圆弧凹面设计，槽宽适配常用直径的编织起重绳或者钢丝绳，槽面的粗糙度控制在合理范围，既不会因为过于粗糙加速绳索磨损，也不会因为过于光滑导致绳索受拉时出现打滑偏移。侧向的锁销采用带台肩的螺栓结构，一端加工有外螺纹，搭配防松螺母锁紧在两侧立板上，锁销同时充当滑轮的支撑转轴，滑轮内孔与锁销之间预留了合适的转动间隙，不需要额外加装滚动轴承，依靠金属面的低摩擦配合就能实现顺畅转动，

　　这种设计能大幅降低构件的维护成本，哪怕在粉尘较多的露天作业场景，也不会因为轴承进灰出现卡滞。从安装边界来看，整个构件的总高度控制在常规手动吊具的适配范围内，上部吊钩的开口尺寸能适配绝大多数现场常用的吊点直径，不需要额外加装过渡连接件，中部滑轮的外径经过匹配计算，保证绳索绕入绕出时的弯折角度在绳索允许的最小弯曲半径以上，避免绳索因为弯折角度过大出现断丝、纤维断裂的问题，两侧立板的外伸尺寸刚好挡住绳槽的两侧边缘，能防止绳索在受力偏斜时从绳槽中脱出。设计时需要重点考虑几个受力位置的强度校核，首先是吊钩与U型架连接的弯折位置，这个位置是整个构件受拉时应力最大的区域，截面尺寸需要满足额定载荷下的抗拉强度要求，同时要预留足够的安全系数；

　　其次是两侧立板上的锁销安装孔位置，锁销受载时会对孔壁产生挤压应力，孔边需要做倒角处理，避免应力集中导致孔位开裂；另外滑轮轮体的绳槽底部厚度也要经过挤压强度校核，保证绳索受拉时轮体不会出现变形。在实际使用中，这类滑轮构件既可以单独作为定滑轮使用，固定在上方吊点位置改变绳索的拉力方向，也可以配合绳索组成动滑轮结构，实现省力的效果，在小型设备安装、仓库物料堆垛、户外管线架设等场景里，它的便携性和可靠性是重型起重设备无法替代的，结构上没有易损的复杂零件，日常仅需要在锁销位置定期涂抹润滑脂，就能保证长期使用的转动顺畅性，不需要复杂的日常维护。外形尺寸的设计上，整体结构尽量紧凑，在保证强度的前提下减少不必要的材料冗余，控制整体自重，方便作业人员随身携带，侧向锁销的螺母采用防松设计，避免作业过程中因为震动出现螺母脱落，导致滑轮架散开的风险，吊钩的钩尖位置没有设计额外的防脱卡舌，是为了在快速挂装作业时提升效率，针对需要更高防脱要求的场景，也可以在钩尖位置加装弹簧式防脱片，不需要改动主体结构就能完成适配。
