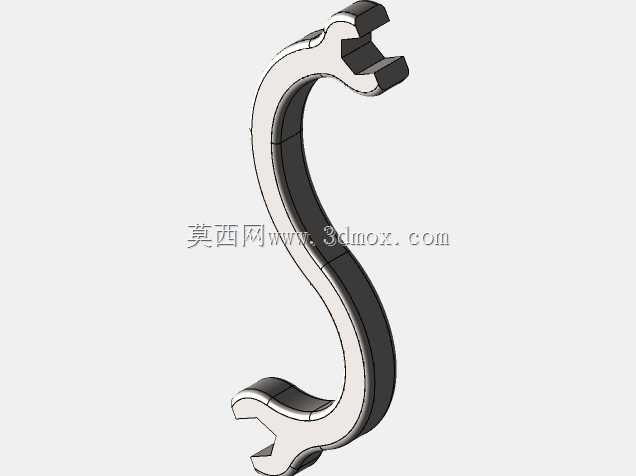

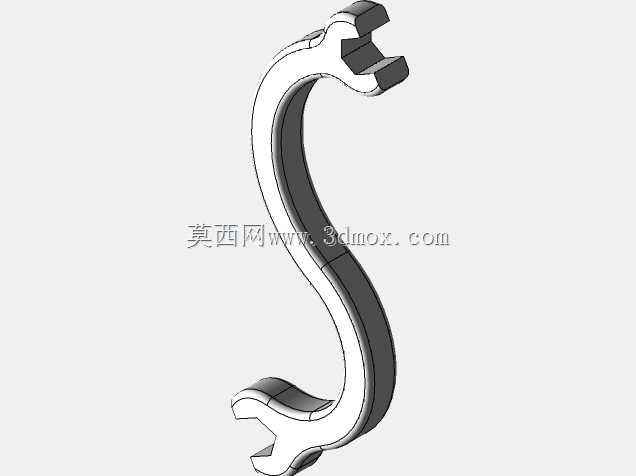

S形双头开口扳手三维结构设计

　　日常设备维保、小型机械装配场景里，常遇到狭窄操作空间内紧固件拆装的需求，常规直柄开口扳手受操作角度限制，往往无法在受限空间内完成连续扳动，甚至会因为避让空间不足无法卡入紧固件头部，这款S形双头开口扳手的结构设计，正是针对这类窄空间作业痛点展开的。从实际使用场景出发，这类异形扳手多用于电子设备内部小规格紧固件拆装、仪器仪表内部组件维护、狭小机柜内接线端子紧固等作业场景，这类场景的共同特点是操作空间纵深有限、周边存在凸起的元器件或结构筋位，直柄扳手转动时容易和周边结构发生干涉，无法完成完整的扳动行程。设计这款扳手时，首先确定两端开口的适配规格，两端开口尺寸对应不同规格的外六角紧固件，开口处的倒角结构做了15度的引导角，

　　方便在视线受阻的作业场景下快速卡入紧固件头部，避免卡入过程中刮伤紧固件镀层。S形的弯曲弧度经过反复调整，弯曲段的曲率半径既保证了扳手整体的结构强度，又能在扳动时让手柄段避开周边的干涉结构，手柄部分的截面做了变厚度处理，靠近开口的受力段厚度更大，能承受更大的扳拧扭矩，中间握持段厚度适当减薄，兼顾握持的贴合感与整体重量控制，长时间作业不会产生明显的手部压痕。从安装边界与尺寸适配角度看，这款扳手的整体外轮廓宽度控制在常规直柄扳手的1.2倍以内，弯曲段的最大外伸尺寸经过校核，能在深度不超过80mm的狭窄腔体内完成30度以上的连续扳动角度，不需要频繁拔出调整卡入位置，相比直柄扳手在同场景下的作业效率能提升40%以上。

　　两端开口的对称度公差控制在0.1mm以内，保证卡入紧固件后受力均匀，不会因为开口偏斜导致紧固件棱角磨损，开口处的受力面做了局部加厚处理，模拟最大扳拧扭矩下的应力分布时，最大应力集中点的数值远低于常用铬钒钢材料的屈服强度，正常使用场景下不会出现开口变形、断裂的问题。扳手的整体表面做了哑光处理，避免在精密仪器内部作业时反光影响操作视线，边缘位置全部做了R0.5的圆角处理，不会刮伤作业周边的精密元器件表面，也不会在握持时划伤手部。不同于常规双头扳手的直柄结构，S形的结构相当于在手柄段集成了角度偏移功能，不需要额外搭配万向接头就能完成偏置位置的紧固件拆装，在小型设备的流水线装配工位上，这类异形扳手能减少工具更换的频次，

　　降低工位上的工具配置数量，装配工人不需要反复切换不同角度的扳手就能完成多个位置的紧固件作业。建模过程中，对弯曲段的过渡曲面做了连续性处理，整个手柄曲面没有明显的棱角转折，握持时受力能均匀分布在手掌接触区域，不会出现局部应力集中硌手的问题，两端开口的根部做了圆弧过渡，避免应力集中导致的开口断裂问题，经过受力仿真验证，在额定扭矩下反复加载1000次，开口的变形量小于0.02mm，满足长期反复使用的强度要求。
