三铰点连杆式传动连接构件结构

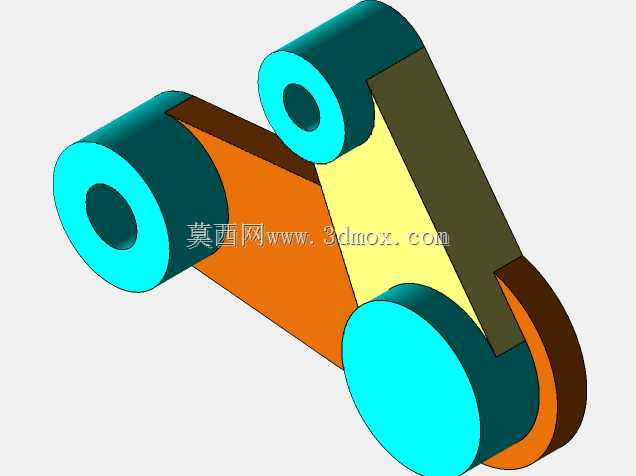

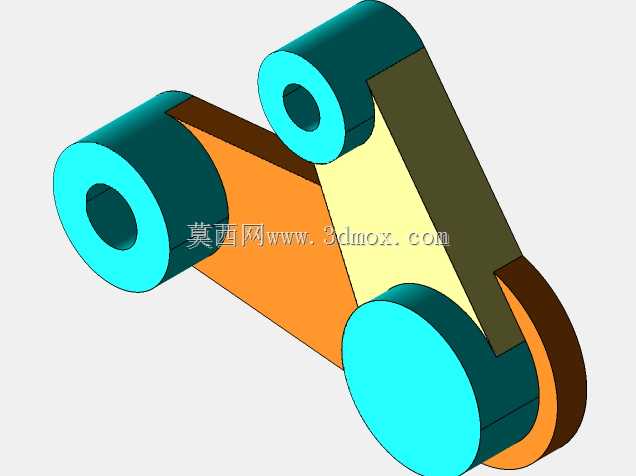

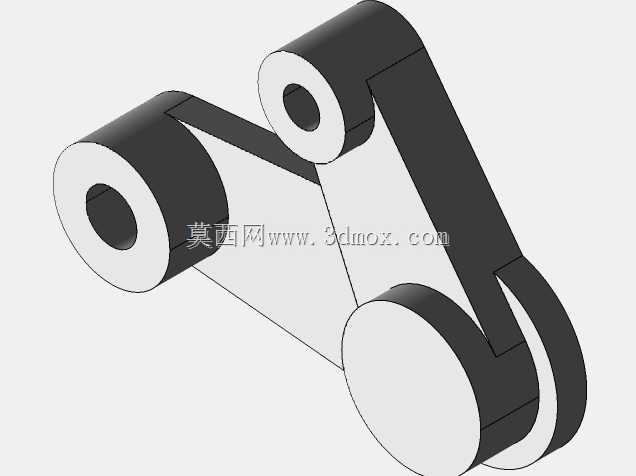

　　这类三铰点连杆构件在轻工输送线、小型工装夹具、非标自动化执行端的传动链路里十分常见，核心作用是在固定回转中心与活动执行端之间传递既定轨迹的往复运动，区别于直连式推杆的线性传动，这类三角布局的连杆可以在有限安装空间内实现运动方向的转换，同时通过三个铰接点的位置配比调整传动比，匹配不同工况下的行程与出力需求。从结构布局来看，三个带衬套安装位的筒状铰接端分别对应固定机架铰接点、动力输入铰接点、执行端输出铰接点，三个铰接点的中心距经过严格的运动学仿真校核，确保动力端输入固定角度的摆角时，输出端能按照预设的圆弧轨迹完成动作，不会出现传动死点或者运动干涉的问题。三个铰接端的内孔均设计为等直径的光孔结构，适配标准规格的铰接销轴，

　　孔壁预留了衬套压装余量，实际装配时可以根据工况选择铜基石墨自润滑衬套或者工程塑料耐磨衬套，降低铰接位置的转动磨损，延长构件的维护周期。连接三个铰接端的臂身采用变截面的实体结构，靠近铰接端的位置做了加厚过渡处理，避免应力集中导致的臂身断裂，臂身中间区域根据受力方向做了局部减薄，在保证整体结构强度、满足刚性要求的前提下尽可能降低构件自重，减少传动过程中的惯性负载，提升动力端的响应速度。从安装边界来看，三个铰接端的外圆直径统一，安装时不需要额外加工异形避让位，只要在对应安装板上按照三个铰接点的中心距加工销轴安装孔即可完成装配，构件的整体厚度控制在常规传动连杆的通用尺寸区间，适配市面上多数小型自动化设备的安装空间，

　　不需要对原有设备的机架结构做大规模改造就能直接替换原有传动件。实际应用中，这类连杆常配套摆角气缸或者小型伺服电动推杆使用，在工装夹具的夹紧动作回路、包装设备的料仓启闭机构、输送线的分道拨叉机构里都能看到这类结构的身影，相比两孔的直连杆，三角布局的三铰点连杆可以在更小的摆角输入下获得更大的输出端行程，同时自身的结构刚性更好，承受偏载的能力更强，不会像长直连杆那样在高速往复运动中出现侧向晃动。设计过程中需要重点校核三个铰接点的位置公差，尤其是三个孔的中心平行度，必须控制在机械设计手册对应的公差等级范围内，否则装配后会出现铰接卡滞、转动阻力过大的问题，加速销轴和衬套的磨损；臂身的过渡圆角也需要按照应力计算结果设置，

　　避免在反复交变载荷下出现疲劳裂纹。另外，这类构件的铰接端端面都设计有止动卡槽，装配时可以配合轴用挡圈对销轴进行轴向限位，防止设备运行过程中销轴窜动脱落，不需要额外加工复杂的轴向固定结构，降低装配和后期维护的难度。在不同的应用场景下，还可以根据实际负载情况调整臂身的截面厚度，或者更换不同强度的原材料，轻载工况下可以选用铝合金材料做阳极氧化处理降低自重，重载工况下可以选用45号钢做调质处理提升结构强度，铰接孔的衬套也可以根据工况更换为带密封结构的滚针轴承，适应多粉尘、有切削液的恶劣车间环境。
