飞机轭机构传动结构三维设计

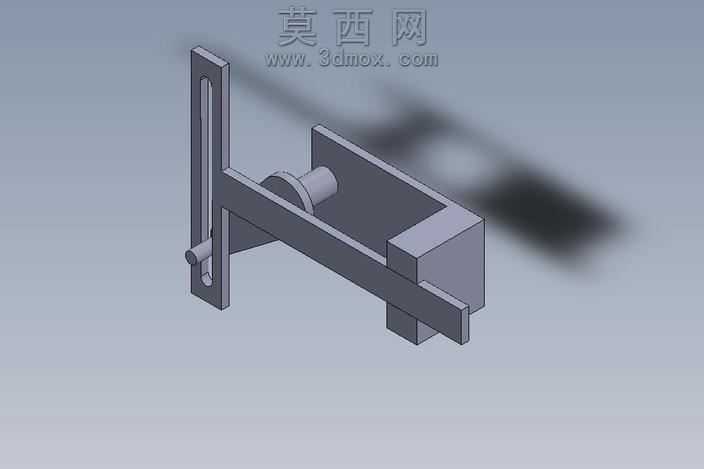

本作品为飞机轭机构的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先依据航空操纵机构的传动逻辑绘制二维草图，对轭架的长槽导向段、横向传动杆、铰接轴座等核心结构分别进行拉伸、切除、倒角等特征操作，所有尺寸均参考轻型飞机操纵系统的通用设计规范设定，保证各部件的装配公差符合机械加工要求。渲染阶段采用哑光金属材质模拟航空铝合金构件的表面质感，对铰接配合面添加轻微的粗糙度区分，通过等轴测视角呈现整体装配关系，背景采用渐变灰色调突出机构本身的结构轮廓，无需多余装饰元素即可清晰展示各部件的空间位置。结构设计上，轭架的竖直长槽为传动销提供直线导向行程，横向杆体与轴座形成回转铰接副，可实现操纵力的方向转换，端部的限位凸台用于约束传动件的极限行程，避免机构运动过程中出现脱开或超程问题，各部件之间的配合间隙经过反复校核，既保证运动过程无卡滞，也不会因间隙过大产生操纵虚位。设计思路围绕飞机操纵系统的可靠性要求展开，优先简化传动链路减少冗余部件，在保证结构强度的前提下对轭架非受力区域做轻量化切除，降低整体机构的重量，同时所有棱角位置均添加圆角过渡，避免应力集中导致的构件疲劳损坏，整体模型可直接用于机构运动仿真演示，也可作为航空机械原理教学的参考案例，帮助学习者理解飞机操纵轭机构的力传递逻辑与结构组成。
