多孔长条金属安装固定基座结构设计

　　这类多孔长条金属构件，在工业传感布设、弱电线路理线、小型功能模块安装场景里的出镜率极高，很多自动化产线的侧边走线、设备机架的外挂元件固定、检测工位的传感器位调整，都会用到同类型的结构件。从实际使用的角度看，它的核心作用是给各类小型工业元件提供可灵活调整位置的安装载体，不需要在设备主体上反复打孔攻丝，只需要通过构件上预加工的孔位，就能快速调整元件的安装位置，适配不同的检测、走线需求，尤其适合小批量定制化设备的组装环节，能大幅减少现场二次加工的工作量。

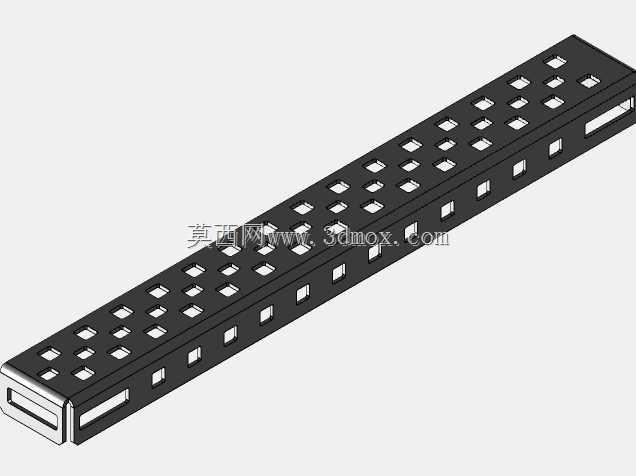

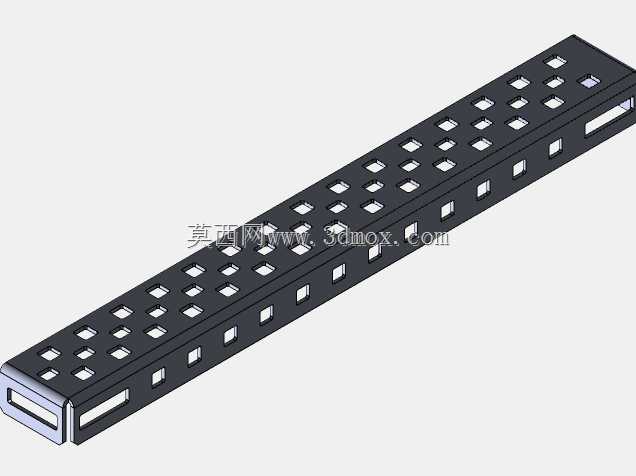

　　从结构设计的思路来看，整体采用长条形等截面的钣金折弯成型方案，主体选用冷轧钢板做表面发黑处理，兼顾结构强度和防锈能力，截面采用U型槽式结构，两侧的折边高度控制在合理范围，既能够给内置的线路提供容纳空间，避免线缆外露被剐蹭损坏，也能保证整体的抗弯折强度，在1米左右的悬空安装跨度下不会出现明显的形变。构件表面的孔位做了分区域排布设计：顶面的三列等距方形通孔，主要用于传感器、小型接线端子、标识牌等元件的螺丝固定，孔位的间距按照工业常用的安装孔距标准设置，能够兼容市面上绝大多数小型光电、接近传感器的安装尺寸；侧面的单排方形通孔，则用于侧面走线的出线、或者侧装小型元件的固定，同时也能减轻构件自身的重量，降低安装时的负载。构件两端的结构做了包边处理，避免钣金裁切后的锐边划伤安装人员，同时端部预留的对接槽结构，可以实现多段同规格构件的快速拼接，满足更长距离的安装需求，不需要额外制作转接件。

　　在安装边界的设计上，这类构件的宽度和厚度都做了通用化适配，宽度方向的尺寸刚好可以匹配工业铝型材的标准槽宽，既可以通过T型螺栓直接固定在铝型材机架的侧面，也可以通过两端的安装孔固定在墙面、设备壳体的表面。安装时需要注意，当构件长度超过800毫米时，需要在中间位置加装支撑固定点，避免长期承重后出现中部下弯的情况；孔位的尺寸设计预留了足够的安装调整间隙，M3、M4规格的固定螺丝都可以顺利穿过，不需要额外扩孔，安装时可以根据元件的实际尺寸，在相邻孔位之间微调位置，抵消加工和组装时的位置误差。

　　从实际使用的反馈来看，这种多孔结构的安装基座，相比传统的实心安装条，重量能降低40%左右，同时镂空的孔位也能提升内部线缆的散热能力，避免内置的信号线路因为积热出现信号传输不稳定的情况。在做三维建模的时候，需要重点把控折弯处的圆角尺寸，避免折弯时出现板材开裂的问题，同时所有孔位的边缘都要做去毛刺处理，防止穿线时刮破线缆的绝缘层；孔位的排布要保证相邻孔之间的筋位宽度足够，避免固定螺丝锁紧时出现孔位变形的问题，尤其是靠近折边位置的孔位，要和折弯线保持足够的安全距离，防止折弯时孔位被拉扯变形。这类构件虽然结构看起来简单，但在实际的工业设备组装里是非常实用的通用配件，合理的孔位排布和结构设计，能够大幅提升现场组装的效率，减少后期维护调整的工作量。
