便携式手提折叠平板支撑托架结构

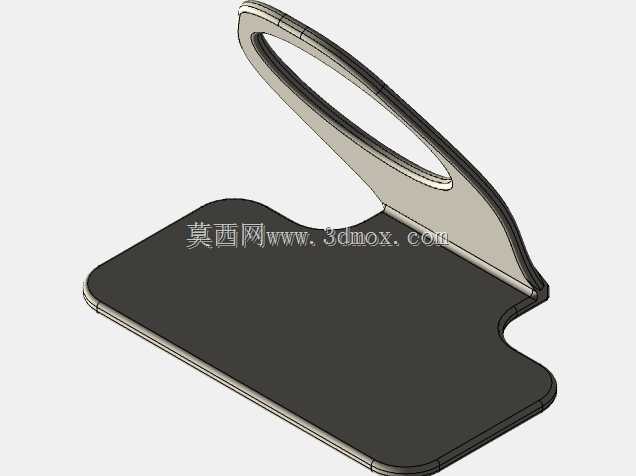

　　日常外勤作业、现场巡检、移动办公场景中，作业人员经常需要手持平板类设备录入数据、调取图纸、记录现场工况，长时间单手握持不仅容易造成手腕疲劳，还存在设备滑落磕碰的风险，这款带一体式提手的平板支撑托架，正是针对这类移动作业场景开发的承托配件。从结构设计来看，托架主体采用一体化承托底板设计，底板边缘做了圆角包边处理，避免尖锐边角划伤设备外壳或是作业人员手部，底板一侧预留了设备接口避让缺口，不会遮挡平板的充电口、数据传输接口，保证托架安装后设备仍可正常接线使用。提手部分采用弧形 ergonomic 曲面设计，与手部握持的自然弧度完全贴合，提手与底板之间采用铰接式连接结构，非使用状态下提手可完全放平贴合在底板背面，不会额外占用收纳空间，

　　需要手提移动时可将提手翻折至垂直角度，铰接位置设置了阻尼限位结构，提手翻折到指定角度后可自动锁止，不会因为设备自重出现意外回落的情况。从安装边界来看，承托底板的平面尺寸匹配主流10-11英寸工业平板、商用平板的外形尺寸，底板表面可粘贴防滑泡棉垫层，增大与设备背面的摩擦力，即使在倾斜作业、快速移动的场景下，设备也不会从托架上滑脱。提手的握持宽度预留了足够的手部操作空间，即使佩戴劳保手套也可以顺畅握持，不会出现卡手、握持空间不足的问题。结构受力层面，设计阶段针对提手与底板的铰接位置做了加强处理，铰接轴采用贯穿式固定结构，将提手承受的设备重量均匀分散到底板的整个支撑平面，避免局部应力集中导致结构断裂，经过受力校核，

　　整个托架可承载2kg以内的平板类设备，完全覆盖常规工业平板、加固型平板的重量范围。实际使用中，这款托架除了手提移动的功能外，还可以将提手翻折到不同角度作为桌面支架使用，调整铰接位置的阻尼力度，可将平板支撑在30度到75度的不同倾角，适配桌面办公、现场交底、视频会议等不同场景的观看角度需求，不需要额外搭配桌面支架即可实现多场景使用。细节设计上，底板的厚度控制在3mm以内，整体采用轻量化的工程塑料或是薄钣金材质加工，整个托架的自重控制在200g以内，不会给作业人员增加过多的携带负担，提手的内侧做了防滑纹理处理，手部出汗或是沾水的情况下握持也不会打滑。不同于市面上常见的分离式提手保护套，这款托架采用纯机械铰接结构，

　　没有易损的电子元件或是弹性卡扣，长期使用不会出现卡扣断裂、弹性失效的问题，适合在车间、工地、户外巡检这类复杂工况下长期使用，结构可靠性远高于普通消费级的平板保护配件。在装配层面，托架与平板的固定可采用背胶粘贴、侧边卡扣固定两种方式，不需要对平板本身做任何打孔改装，不会破坏设备的原有结构，不同型号的平板只需要调整底板的避让缺口位置即可适配，具备一定的通用适配性。
