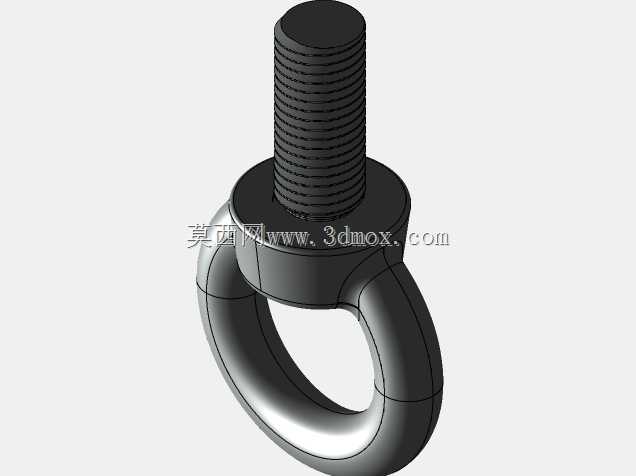

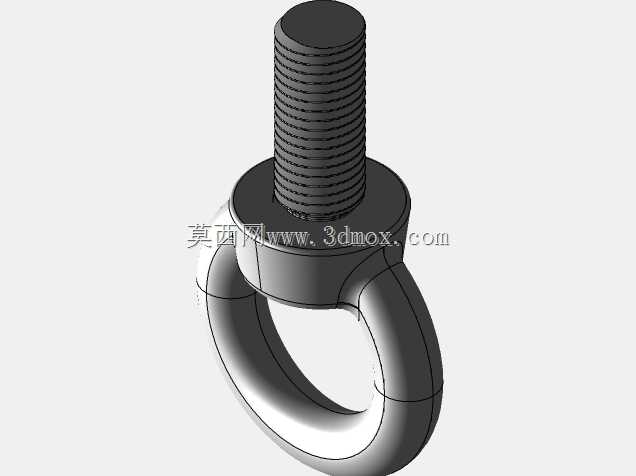

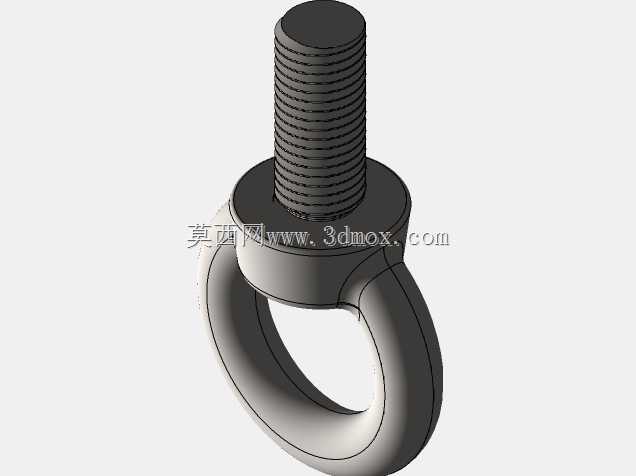

吊环式连接紧固螺栓三维结构设计

　　在重型设备装配、模具吊装、工业构件转运的作业场景里，这类带环形吊耳的一体式螺栓是非常常见的受力连接件，和普通外六角螺栓的核心差异在于，它不需要额外搭配吊环螺母或者焊接吊点，螺杆与吊环为整体锻造加工的一体式结构，从根源上避免了组合连接件的装配间隙带来的受力偏移风险。很多现场作业人员在选型时容易忽略吊环与螺杆衔接处的圆角过渡设计，实际上这个位置是整个零件的应力集中核心区，建模时如果直接做直角衔接，有限元分析时该区域的等效应力会比圆角过渡结构高出40%以上，实际承重时很容易在起吊瞬间出现根部断裂的风险，因此在三维建模阶段，需要严格按照受力载荷计算过渡圆角的半径，通常圆角半径不小于螺杆公称直径的0.15倍，同时要保证圆角与螺杆、吊环环体的衔接面曲率连续，避免出现建模棱线造成的应力突变。

　　从结构功能来看，下部的外螺纹段为标准公制粗牙螺纹，适配常规的同规格内螺纹孔，安装时不需要定制特殊的攻丝工具，现场装配时可以直接用标准扳手卡住吊环下方的承压垫片平面完成拧紧，不需要额外预留扳手空间来卡持螺杆头部，这也是这类螺栓在紧凑安装空间里更受青睐的原因——普通六角头螺栓需要在安装面上方预留至少1.5倍螺栓公称直径的扳手操作空间，而这类吊环螺栓的拧紧操作可以直接通过环体施加扭矩，安装边界的空间要求更低，在模具模板侧边、重型电机机壳吊点、钣金机架的吊装位布置时，能大幅压缩结构的冗余空间。

　　吊环的环体内孔为光滑圆弧面，建模时要保证内孔的圆柱度公差，避免穿入卸扣或者钢丝绳时出现卡滞，环体的截面为圆形截面，相比矩形截面的吊耳，圆形截面在承受任意方向的斜向拉力时，应力分布更均匀，不会出现矩形截面棱角处的应力割伤钢丝绳的问题，实际作业中很多吊装事故都是因为吊点棱角没有做圆弧处理，反复弯折钢丝绳造成断丝，而一体式吊环的光滑环体能有效降低对吊索的磨损。设计时还要注意，螺杆根部的承压面为平整的环形端面，安装时该端面需要与被连接件表面完全贴合，不能出现倾斜，否则起吊时螺杆会承受附加的弯曲应力，大幅降低额定承重载荷，因此建模时需要保证承压面与螺杆轴线的垂直度公差控制在0.05mm以内，避免安装时出现偏载。

　　在不同的应用场景里，这类螺栓的尺寸选型逻辑差异很大：如果是用于永久性安装的设备固定吊点，螺杆的旋入深度需要不低于1.5倍公称直径，保证螺纹啮合的牙数足够承受额定载荷；如果是用于临时转运的工艺吊点，旋入深度也不能低于1倍公称直径，同时要在安装前确认被连接件的螺纹孔材质强度，避免在铝件、塑料件等低强度材质上直接安装大规格吊环螺栓，必要时需要加装钢丝螺套来提升螺纹连接强度。很多新手建模时容易把吊环的环体中心与螺杆轴线设置成完全重合，实际上在部分侧装场景的应用里，环体中心会相对螺杆轴线有微小的偏心量，用来抵消起吊时构件重心偏移带来的侧向力，不过常规通用款的吊环螺栓还是采用同轴设计，适配绝大多数垂直起吊的场景。

　　从加工工艺的角度倒推建模逻辑，这类零件整体采用模锻成型后再加工螺纹，因此建模时要预留出锻件的拔模斜度，环体内孔的锻件毛坯要留够加工余量，螺纹段的外径要比成品尺寸略大，方便后续车削加工螺纹，同时吊环与螺杆衔接的位置不能出现建模的分模线棱边，要保证锻件流线沿着零件的受力方向连续分布，不能切断金属流线，否则零件的抗冲击载荷能力会大幅下降。实际装配使用时，这类螺栓不建议承受侧向的斜拉载荷，额定载荷都是基于垂直起吊的工况标定的，如果作业时需要斜向起吊，需要选用带关节轴承的旋转吊环，而普通一体式吊环螺栓在斜拉角度超过15度时，额定载荷会下降到原额定值的30%以下，这点在选型和结构设计时需要特别注意，在三维装配场景里布置吊点时，要提前模拟起吊时的钢索角度，避免出现超角度使用的情况。
