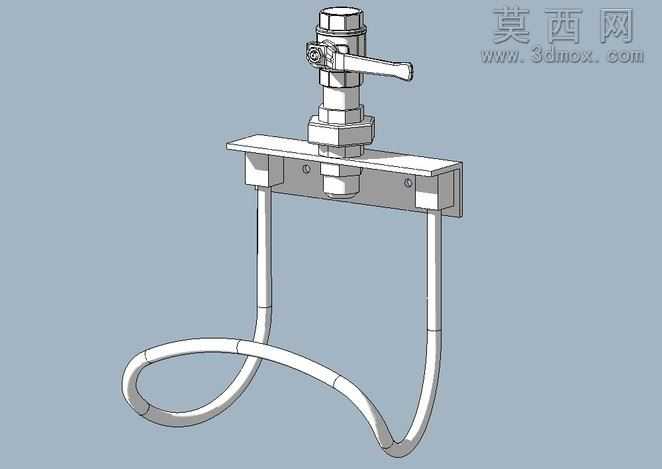

带安装支架的球阀软管管路组件设计

本作品为带安装支架的球阀软管管路组件三维设计，建模阶段首先梳理整体装配逻辑，将组件拆分为球阀主体、操作手柄、安装固定支架、柔性软管、连接接头五个独立子部件，分别完成各零件的参数化建模后再进行总装配约束。球阀部分采用标准截止球阀结构建模，精准还原阀体的六角连接段、顶部阀杆密封结构、侧面手柄的握持造型与限位结构，建模时严格匹配通用球阀的接口尺寸规范，保证与支架安装孔位、软管接头的同轴度公差。安装支架采用折弯钣金结构设计，建模时还原了钣金折弯的圆角过渡、安装沉孔、底部翻边加强结构，支架的安装孔位间距、与球阀连接的中心孔尺寸均经过参数校验，保证实际装配时的定位精度，支架表面做了哑光金属质感的材质赋予，还原碳钢钣金喷塑后的视觉效果。柔性软管部分采用扫掠路径建模方式，先绘制符合实际管路走向的三维空间曲线作为扫掠路径，再以圆形截面沿路径扫掠生成软管实体，建模时还原了软管的自然弯曲弧度、管身的环形加强筋纹理，软管材质赋予半哑光橡胶质感，调整反射参数模拟橡胶管路的漫反射特性。整体装配阶段采用同轴、面重合、距离约束完成各部件的定位，保证球阀手柄转动时无结构干涉，软管与支架、阀体的连接位置无穿模问题。渲染阶段采用柔和的工业产品展示光照，主光源从斜上方投射，补光弱化底部阴影，背景选用浅灰蓝色调突出组件结构，最终呈现的效果清晰展示了各部件的连接关系、结构细节与材质质感，可用于流体管路安装示意、五金配件产品展示、管路系统方案演示等场景，建模过程中所有结构尺寸均参考通用五金管件的行业规范，具备实际生产参考价值。
