橡皮筋动力仿生扑翼飞行器设计

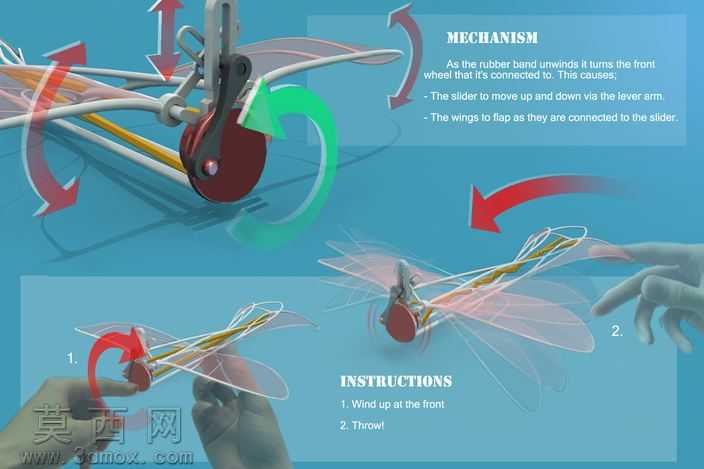

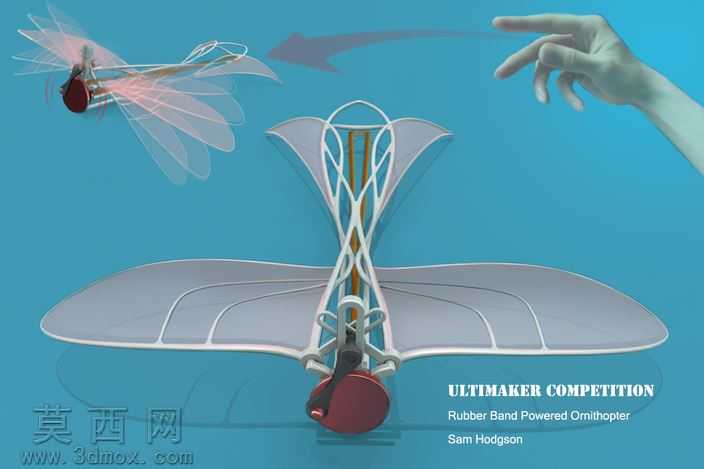

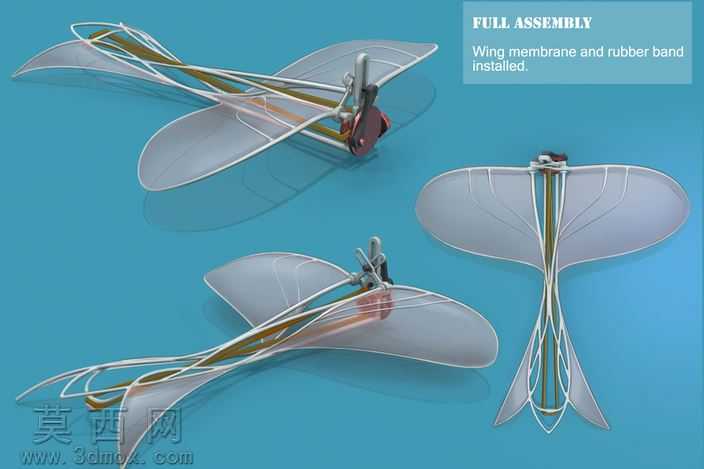

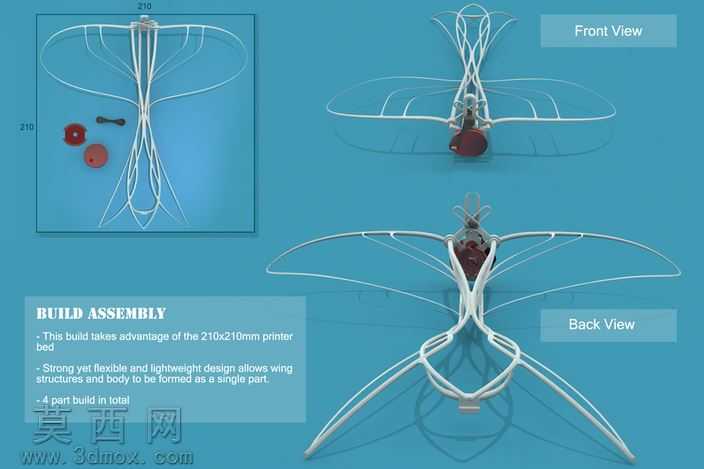

本作品是面向3D打印工艺优化设计的橡皮筋动力仿生扑翼飞行器，整体建模围绕轻量化、易装配、高传动效率的核心目标展开，在三维建模阶段就充分考虑了FDM3D打印的工艺特性，所有结构件均做了最小壁厚优化与无支撑打印角度调整，避免打印过程中出现翘曲、支撑难去除的问题，大幅降低了模型的制作门槛。模型的核心框架采用一体化拓扑优化结构设计，通过三维软件的结构仿真模块反复迭代受力路径，将扑翼往复运动过程中的应力集中区域做了圆弧过渡与壁厚加强处理，在保证结构刚性足以抵抗橡皮筋张紧力、扑动交变载荷的前提下，尽可能削减非受力区域的材料厚度，最终实现了整机框架的极致轻量化，同时将机翼结构、机身主体整合为单个部件，大幅减少了装配所需的零件数量。传动结构部分采用极简的曲柄摇臂机构，建模过程中对传动副的配合间隙做了精准适配，既保证橡皮筋释放扭力时摇臂可以顺畅带动机翼完成上下扑动动作，又避免间隙过大导致的传动效率损失、飞行动作变形。机翼与尾翼部分采用薄型覆膜结构设计，建模时预留了标准的覆膜粘贴定位槽，用户完成3D打印后仅需使用少量胶水，将纸张、绸布或轻质塑料膜粘贴到框架的翼面定位结构上，再搭配安装对应规格的橡皮筋动力源即可完成整机装配，无需额外的复杂连接件。整体外观设计参考了自然界蜻蜓等飞虫的仿生形态，翼面弧度、尾翼角度都经过了气动合理性调整，在渲染阶段采用半透明覆膜材质搭配哑光轻质框架材质，还原了轻质扑翼飞行器的质感，既可以作为Ultimaker相关3D打印竞赛的参赛设计作品，也适合作为航空科普教学的演示模型、手工航模爱好者的制作素材，能够直观展示扑翼飞行的运动原理与轻量化结构设计思路，帮助制作者理解仿生飞行器的结构逻辑与3D打印面向功能件的设计方法。
