球形多孔传感端壳体结构设计

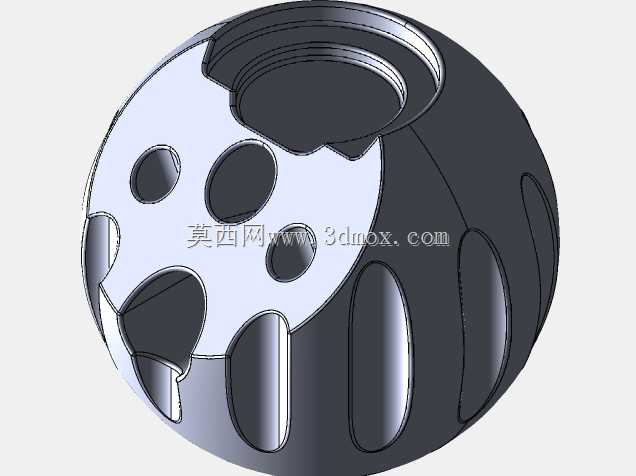

　　这款球形多孔结构件是多方位检测类传感设备的端侧承载壳体，在工业现场的多维度气体检测、空间多点位压力采集、周向流体参数监测场景中应用广泛，区别于传统平面安装的单朝向传感壳体，球形结构的设计初衷是为了适配需要360°无死角采集环境参数的传感单元，避免安装朝向带来的检测盲区。从实际使用场景来看，这类壳体常被部署在密闭反应釜周边、工业管廊交汇节点、仓储环境多点监测位，需要承载内部多个方向排布的传感探头，同时要兼顾外部介质的流通性与内部元件的防护性。设计过程中首先确定了球形主体的基准轮廓，所有开孔的位置都对应内部传感探头的安装点位，顶部的大尺寸沉孔是用于穿设线缆与安装固定基座的接口，沉孔做了阶梯式设计，内层台阶用于放置密封胶圈，

　　外层台阶用于和安装基座的止口配合，保证装配后整体的防护等级达到现场使用要求。球面分布的圆形开孔对应不同朝向的传感探头安装位，每个开孔内侧都做了0.2mm的定位凸台，用于探头安装时的轴向定位，避免装配后探头出现歪斜导致检测方向偏移；侧面的长条形开槽是流体导流槽，当被测介质是流动气体或者液体时，这些开槽可以引导介质顺畅流经各个探头的检测面，减少球面结构带来的流场扰动，降低检测数据的误差。从安装边界来看，球形主体的外径根据内部排布的探头数量做了适配，所有外凸的结构都控制在球形轮廓的包络面以内，没有突出的棱角，既可以避免安装过程中磕碰损伤，也能减少现场积灰积液的问题。设计时特意将不同功能的开孔做了尺寸区分，

　　圆形探头安装孔的直径根据常用的微型传感探头外径做了公差匹配，长条形导流槽的宽度控制在不降低壳体整体结构强度的阈值内，通过有限元校核，在壁厚均匀2mm的前提下，即使在1MPa的外部压力环境下，壳体的变形量也能控制在0.05mm以内，不会影响内部探头的安装精度。壳体的壁厚做了等厚处理，适配注塑或者机加工的工艺要求，所有开孔的边缘都做了R0.3的圆角过渡，避免应力集中导致的壳体开裂，尤其是在长期受温变影响的工业现场，圆角过渡可以有效降低热胀冷缩带来的应力集中问题。内部的球面没有做多余的筋位设计，一是为了给内部的走线留出足够空间，二是避免筋位遮挡探头的尾部接线，所有走线都可以沿着球体内壁排布到顶部的穿线孔位置，不会和探头安装产生干涉。

　　考虑到现场可能存在的腐蚀性环境，外表面的曲面做了光顺处理，没有凹陷的死角，后续做表面防腐涂层时可以保证涂层均匀覆盖，不会出现积液积垢导致的局部腐蚀。在装配逻辑上，这款壳体是和顶部的安装基座配合使用，不需要额外的紧固件从侧面锁附，依靠顶部沉孔的螺纹和基座连接，装配后整个外露面都是光滑的球面，既美观也便于现场清洁维护。对于需要周向检测的传感设备来说，这种球形壳体相比传统的方形或者柱形壳体，在相同的安装空间内可以布置更多朝向的检测探头，同时各个探头之间的间距可以做到均匀分布，避免相邻探头之间的检测干扰，比如在气体检测场景中，均匀分布的探头可以更准确地捕捉不同方向的气体浓度差异，不会因为壳体本身的遮挡导致某一方向的检测数据滞后。
