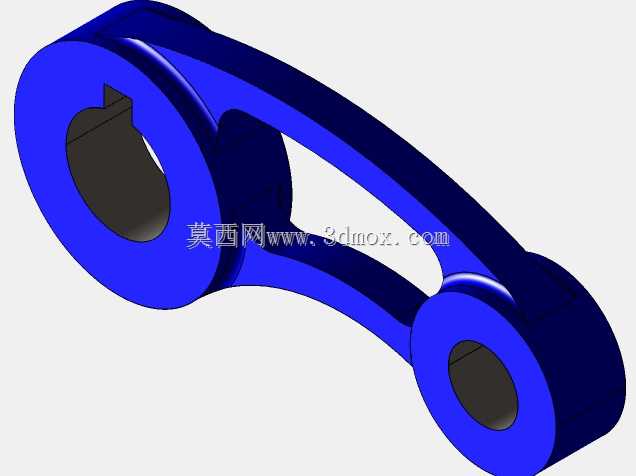

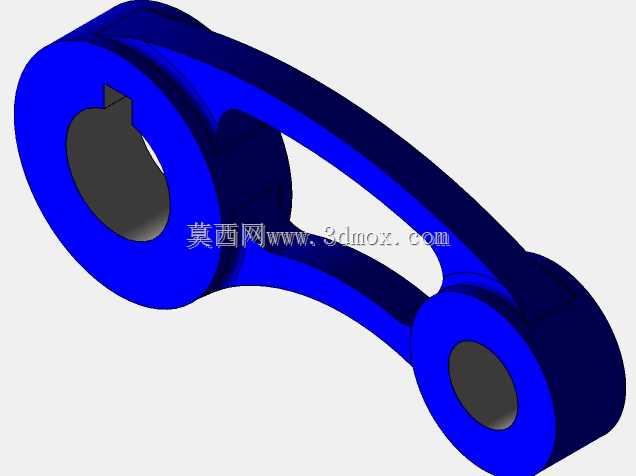

双孔带键槽传动连接摇臂结构

　　这类双孔带键槽的摇臂构件，在轻工输送线、小型自动化执行机构、农用机械操纵系统里都有广泛应用，核心作用是在两个定轴传动副之间传递往复摆动力矩，或是作为行程限位的联动支撑件，相比单臂铰接结构，它的双侧镂空筋板设计能在保证结构刚度的前提下大幅降低自身重量，减少高速摆动时的惯性冲击。从实际使用场景来看，这类构件常配套在包装机械的走料摆杆机构、纺织机械的综框联动组件、小型内燃机的气门摇臂传动组里，安装时大端孔通常对接驱动轴，依靠孔内的键槽实现周向固定，避免轴与孔之间出现相对转动打滑，小端孔则对接从动执行端，通过销轴或铰接螺栓连接末端动作部件，将驱动轴的旋转摆动转化为末端构件的直线往复或是定角度摆动动作。设计这类构件的时候，

　　首先要确认两端安装轴的轴径公差，大端的键槽尺寸要匹配对应轴的平键规格，键槽的深度、宽度公差需要符合平键连接的标准配合要求，保证装配后键的侧面受力均匀，不会出现偏载导致的键侧压溃。两端孔的中心距是核心安装尺寸，直接决定了从动端的摆动行程范围，设计时需要根据执行端所需的摆动角度反推中心距数值，同时要预留两端安装位置的边界空间，避免摇臂摆动过程中与周边的机架、护罩或是其他传动构件发生运动干涉。构件的主体采用双侧弧形筋板连接两端的环形安装座，筋板的弧度走向沿着受力的传力路径布置，能让力矩传递过程中应力分布更均匀，避免在孔座与筋板的衔接位置出现应力集中，长期受交变载荷作用下也不容易出现疲劳断裂。两端孔的端面都做了加厚处理，

　　用来承受轴向的装配压紧力，避免锁紧螺母或是轴端挡圈压紧时造成孔口变形，影响轴承或是轴套的装配精度。实际选型适配的时候，要先核算构件承受的最大摆动力矩，根据力矩大小调整筋板的厚度以及两端孔座的径向厚度，如果是用于高速摆动的工况，还需要对构件做动平衡校验，在筋板的对应位置做去重处理，降低摆动过程中的振动噪音。安装时大端孔如果是配套滑动轴承，要保证孔的表面粗糙度符合轴套的压装要求，压装后轴套的内孔要做铰削处理，保证与驱动轴的配合间隙符合运转要求；如果是配套滚动轴承，孔的公差要选用轴承外圈的过渡配合公差，避免轴承外圈在孔内出现跑圈磨损。小端的铰接孔通常会配套自润滑衬套，减少铰接销轴转动时的磨损，延长构件的维护周期，

　　衬套的压装深度要与孔的端面齐平，避免突出端面影响铰接处的轴向装配间隙。这类构件的外形轮廓没有尖锐棱角，所有的转角位置都做了圆角过渡，一方面是减少加工时的应力集中，另一方面也能避免安装维护时尖锐边角划伤操作人员。在三维建模过程中，需要先确定两端孔的中心距基准，以两个孔的中心连线作为构件的设计基准，先绘制两端环形安装座的截面轮廓，再绘制连接筋板的弧形轮廓，通过拉伸生成主体结构后，再加工大端孔内的键槽特征，最后对所有的锐边做倒圆角处理，建模时要注意键槽的对称度公差，保证键槽相对于孔中心的对称度误差在允许范围内，避免装配时平键无法顺利装入。
