带环形加强筋的螺纹口储液容器结构设计

　　日常接触的大容量储液类容器，很多人只会关注它能不能装水、漏不漏水，但从结构设计的角度看，这类带环形加强筋的储液瓶，每一处结构都对应实际使用中的受力与场景需求。先从应用场景说起，这类容器既可以作为民用大容量饮用水储水瓶，适配桌面或立式饮水设备的配套储水单元，也可以在工业场景中作为中性试剂、冷却介质的中转存储容器，甚至在小型灌溉设备、实验室流体管路中作为临时储液单元使用，适配场景覆盖民用消费、轻工生产、实验室配套多个领域，核心需求是在薄壁塑料成型的基础上，兼顾结构强度、密封可靠性与堆叠适配性。

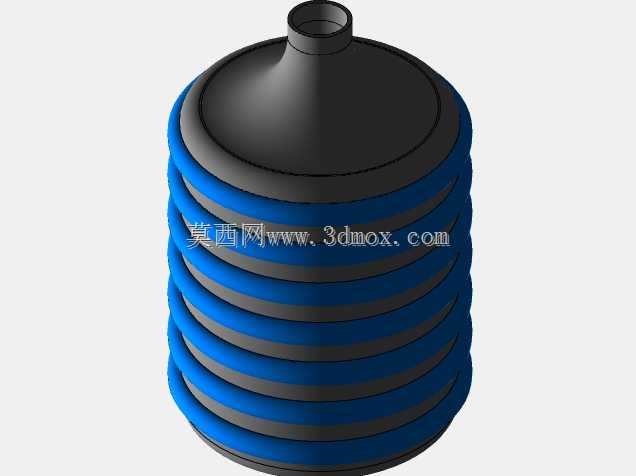

　　从实际用途拆解，这类容器的核心功能是实现常压下的流体密封存储，顶部的小口径螺纹接口，是为了适配标准螺旋瓶盖，通过瓶盖内侧的密封胶圈实现端面密封，小口径设计一方面可以减少流体倾倒时的流量冲击，避免大口径容器出水过猛导致的洒漏，另一方面也能降低密封配合面的加工精度要求，小直径螺纹的同轴度更容易在注塑成型中保证，密封失效的概率远低于大口径开口结构。瓶身的环形凸筋结构，是整个设计的核心亮点，很多人以为这些环形凸起只是装饰，实际上在薄壁吹塑或注塑成型的塑料容器上，等距分布的环形外凸筋，相当于在瓶身周向设置了多道加强圈梁，能够大幅提升瓶身的径向抗挤压能力——当容器装满液体堆叠存放时，上层容器的重量会通过底部传递到下层瓶身，无加强筋的薄壁瓶很容易出现径向鼓胀甚至失稳变形，而多道环形筋可以将径向的挤压力分散到整个周向，把局部的弯曲应力转化为筋条上的压应力，同等壁厚下，带环形筋的瓶身抗侧压能力可以提升40%以上。同时这些环形筋的凹槽结构，还能在用户手持容器时增加摩擦力，避免表面沾水后打滑脱手，另外在容器堆叠运输时，上层瓶的底部环形凸起可以卡入下层瓶顶部的筋条间隙，起到横向限位的作用，减少运输过程中的滑移倾倒风险。

　　再说到设计思路，整个瓶身采用回转体结构，是因为回转体在吹塑成型时型坯的拉伸更均匀，不会出现异形结构角落处的壁厚不均问题，成型后的残余应力分布更对称，长期使用不容易出现应力开裂。瓶身上部从肩部到瓶口采用平滑的圆弧过渡，没有尖锐的转角，一方面是为了避免应力集中——塑料容器在转角处如果圆角过小，受内压或者外力冲击时很容易从转角处开裂，大圆弧过渡可以将应力分散到更大的区域，提升结构的抗冲击性能；另一方面平滑的圆弧面在清洗时不容易残留污渍，作为储水容器使用时，不会因为结构死角滋生霉菌。瓶口的外螺纹采用标准的细牙螺纹设计，螺距适配通用的瓶盖规格，不需要开模定制专用瓶盖，能够大幅降低配套采购成本，瓶口端面做了0.5mm左右的凸台设计，这个凸台是密封配合面，瓶盖拧紧时胶圈会紧紧压在这个凸台上，相比整个瓶口端面密封，窄凸台的密封比压更高，即使端面有轻微的成型缺陷，也能保证密封效果。

　　从外形尺寸与安装边界来看，这类容器的整体高度与直径比例大概在2:1左右，属于重心偏低的结构，放置在平面上时的稳定角更大，不容易被碰倒。瓶身最外侧的环形筋外径是整个容器的最大轮廓尺寸，在设计配套的放置架、运输包装箱时，只需要以这个最大外径作为边界预留间隙即可，不需要额外考虑其他突出结构，因为整个瓶身除了瓶口外没有其他外凸部件，环形筋本身就是最大轮廓。瓶口的中心与瓶身中心完全同轴，在安装到饮水设备或者管路接头上时，不需要额外调整对中，直接通过螺纹旋紧即可，接口的同轴度误差控制在0.2mm以内，能够保证密封面完全贴合，不会出现偏斜导致的渗漏。瓶底采用内凹的圆弧底设计，内凹深度大概在10mm左右，一方面可以让瓶底的支撑环接触放置平面，避免瓶底成型时的收缩凹陷导致放置不稳，另一方面内凹结构可以提升瓶底的抗内压能力，当容器内的液体因为温度变化出现轻微膨胀时，内凹的瓶底可以有微小的变形余量，不会因为内压升高导致瓶底鼓凸，让容器放置不稳。

　　实际做这类结构的三维建模时，首先要确定回转体的母线轮廓，先绘制出瓶身的外轮廓线，标注清楚每一道环形筋的间距、凸起高度与圆角半径，环形筋的凸起高度一般设计为壁厚的2-3倍，过高会导致成型时筋条处的壁厚过薄，强度反而下降，过低则起不到加强的作用。然后通过回转命令生成瓶身的基础实体，再单独绘制瓶口的螺纹特征，这里要注意螺纹的收尾处要做平滑过渡，避免出现尖锐的螺纹收尾导致的应力集中，同时也能避免瓶盖旋拧时出现卡滞。建模过程中要重点检查各个过渡圆角的大小，所有转角处的圆角半径不能小于壁厚，否则注塑成型时会出现困气、填充不足的问题，也会导致应力集中。另外还要考虑成型后的拔模斜度，瓶身外表面的拔模斜度设置在1度左右，环形筋的侧面也要做对应的拔模斜度，保证成型后能够顺利脱模，不会出现顶白、拉伤的缺陷。很多新手在做这类容器建模时，容易忽略壁厚的均匀性，把环形筋做成实心结构，实际上这类塑料容器都是薄壁结构，所有的外凸筋都是等壁厚的，也就是外轮廓凸起的位置，内轮廓也要对应凸起，保证整个瓶身的壁厚偏差不超过0.1mm，否则成型时壁厚差异过大会导致收缩不均，出现表面凹痕或者内应力过大的问题。

　　在实际选型使用时，还要考虑材料的适配性，如果是存储饮用水，需要采用食品级的PET或者PP材料，这类材料的成型性能好，韧性足够，符合食品接触的安全要求；如果是存储工业试剂，则需要根据试剂的腐蚀性选择对应的PE或者耐溶剂塑料，这时候环形筋的数量可以适当增加，提升瓶身的抗应力开裂能力。另外在做配套结构设计时，比如设计专用的放置托架，托架的支撑点要对应在环形筋的位置，不要把支撑点放在两个筋之间的薄壁区域，否则长期承重会导致薄壁处出现蠕变变形，影响容器的使用寿命。
