双铰接弯臂式传感器安装连接支架

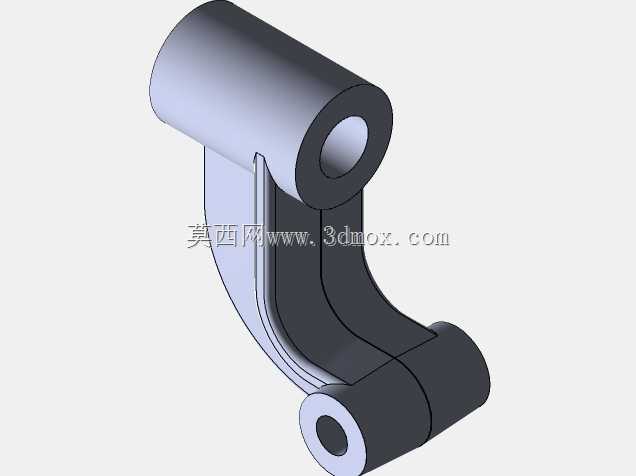

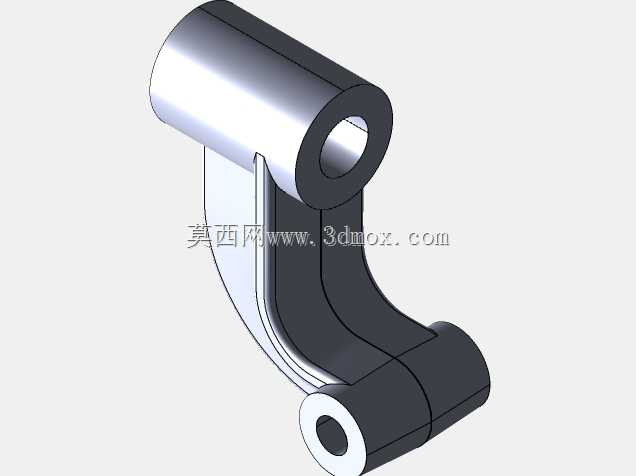

　　这款弯臂式铰接连接构件，主要应用在工业传感检测场景的安装链路中，作为传感器与设备主体机架之间的角度可调连接载体，常见于自动化生产线的位置检测工位、物料输送线的到位检测单元、小型工装夹具的状态反馈点位，用来解决传感器安装时需要适配不同检测角度、避让周边干涉结构的实际需求。从结构功能来看，构件两端分别设置同轴通孔的铰接套筒，上端套筒孔径更大，适配设备侧的固定铰接销轴，下端套筒孔径稍小，用来连接传感器侧的安装销轴或者快装接头，中间的弯臂段采用等强度的变曲率过渡设计，既保证两个铰接端的中心距满足安装空间要求，又能在构件承受传感器自重、设备运行振动带来的交变载荷时，避免直角过渡处的应力集中问题。设计过程中，首先需要明确两端铰接孔的中心距参数，

　　这个尺寸直接决定了传感器安装后相对于设备基准面的探出距离，要结合现场检测的物距要求、周边管线的排布空间来确定，避免安装后传感器检测面距离被测物过远导致信号衰减，或是过近造成运行刮碰。两端铰接孔的公差配合选用基孔制间隙配合，保证销轴穿入后构件可以绕铰接轴顺畅转动调整角度，同时孔的端面设置了倒角，方便装配时销轴的导入，也能去除机加工后的锐边，避免安装时划伤操作人员或者配套的密封垫圈。中间弯臂的截面采用带加强筋的槽型结构，而非实心结构，在保证整体结构刚度满足使用要求的前提下，尽可能降低构件自身重量，减少铰接销轴承受的径向载荷，同时槽型结构的内侧空间可以用来布设传感器的连接线缆，避免线缆外露被设备运动部件剐蹭破损。安装边界方面，

　　上端套筒的外径尺寸决定了构件在固定座上的安装避让空间，设计时要保证套筒外壁与固定座的侧壁预留至少2mm的间隙，避免转动调整角度时出现卡滞；下端套筒的端面到弯臂内侧的距离，要适配传感器自带的安装螺母厚度，保证螺母可以完全拧紧在铰接销轴上，不会出现虚接松动的情况。构件的两个铰接孔轴线保持平行，平行度公差控制在0.1mm以内，避免安装后出现别劲的情况，导致角度调整阻力过大，长期运行后出现铰接部位的异常磨损。在实际使用场景中，这类构件不需要额外做焊接或者粘接固定，只需要通过两端的销轴与快装卡簧就可以完成装配，后期更换传感器或者调整检测角度时，只需要拔出卡簧转动弯臂到目标角度再重新固定即可，维护操作十分便捷。弯臂的弯曲角度经过反复校核，

　　既可以满足常规0到90度范围内的角度调整需求，又不会在极限调整位置时让两端的连接部件出现干涉，同时弯臂外侧的圆弧过渡不会积留生产现场的粉尘、切削液等杂物，减少日常清洁维护的工作量。构件的壁厚设计兼顾了强度与轻量化要求，套筒部位的壁厚要大于弯臂段的壁厚，因为铰接孔部位是应力集中的承载区域，需要承受销轴传递的全部载荷，而弯臂段主要承受弯曲力矩，通过加强筋的结构补强就可以达到足够的刚度，不需要做等厚设计造成材料浪费。
