摩托车改装快速油门结构设计

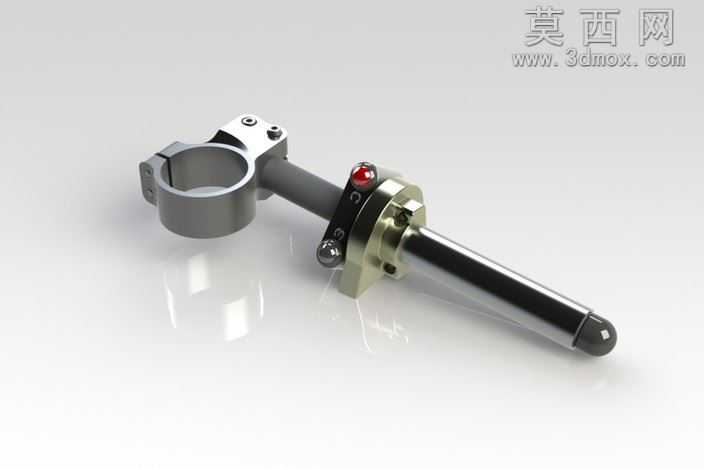

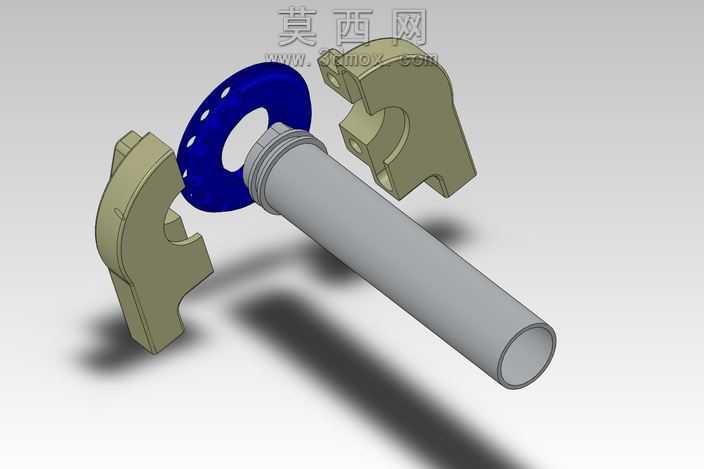

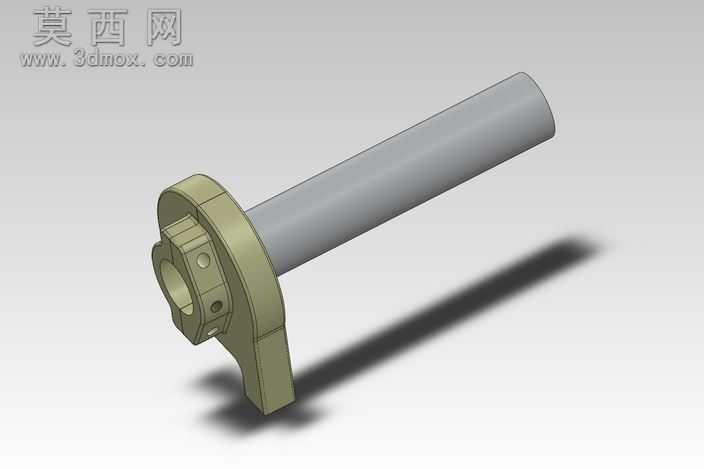

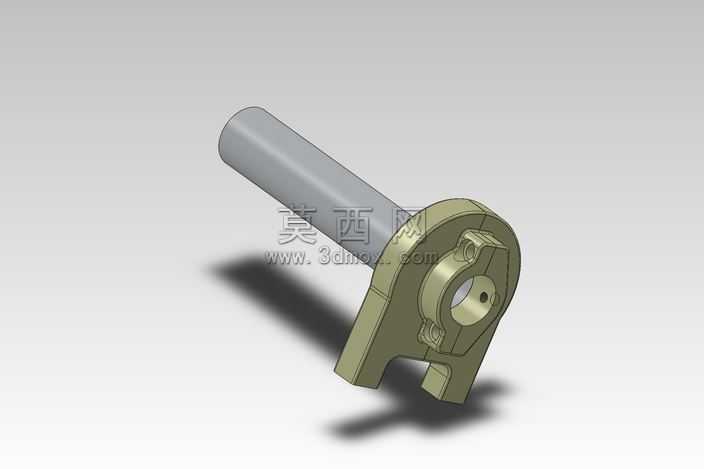

本作品为摩托车改装用快速油门三维建模设计，整体采用参数化建模方式完成，在三维软件中先完成整体尺寸的基准搭建，以车把安装夹环为定位基准，依次构建芯轴、限位座、调节卡扣、握柄衔接段等核心结构。建模过程中对各部件的装配公差做了预留设计，夹环部分采用开口式抱箍结构，建模时特意做了安装缺口的倒角处理，避免装配时出现应力集中，同时在夹环表面预留了紧固螺丝的安装孔位，孔位边缘做了沉台设计，保证螺丝安装后表面齐平无凸起。芯轴部分采用分段式结构建模，靠近夹环的限位段做了多档位卡槽设计，可适配不同油门行程的调节需求，卡槽边缘做了圆角过渡，避免长期使用出现卡滞磨损；中段的固定座采用金属质感材质渲染，表面做了拉丝纹理处理，还原金属加工后的真实质感，固定座上设置的红色指示点采用哑光烤漆材质，和金属底座形成鲜明的视觉对比，方便用户快速识别油门档位位置。握柄衔接段做了防滑纹理的基础结构预留，末端做了圆弧收边处理，避免安装握把后出现割手的问题。渲染阶段采用影棚级布光方案，主光源从侧上方45度角打光，勾勒出金属部件的轮廓高光，辅助光源补全暗部细节，地面添加了柔和的反射效果，突出各部件的材质差异：夹环和固定座采用铝合金材质参数，调整了金属度和粗糙度参数还原磨砂金属质感，芯轴部分采用亮面镀铬材质，反射强度更高，红色指示点采用低金属度的塑胶材质，和金属部件形成材质层次区分。设计思路上围绕快速油门的短行程、高响应特性做结构优化，相比原厂油门缩短了芯轴转动行程，同时保留了档位调节功能，兼顾赛道使用的快速响应和日常骑行的可控性，各部件的衔接处都做了拆装便利性的结构设计，无需专用工具即可完成安装调试，整体结构紧凑无冗余设计，适配多数运动型摩托车的车把管径，在保证结构强度的前提下尽可能做了轻量化处理，夹环部分做了镂空减重设计，在不降低夹持强度的同时减少了整体重量。
