内置十字导流槽的筒式传感连接基座

项目分类:传感器 发布时间:2022-03-16 ID:575330
  • 内置十字导流槽的筒式传感连接基座
  • 内置十字导流槽的筒式传感连接基座

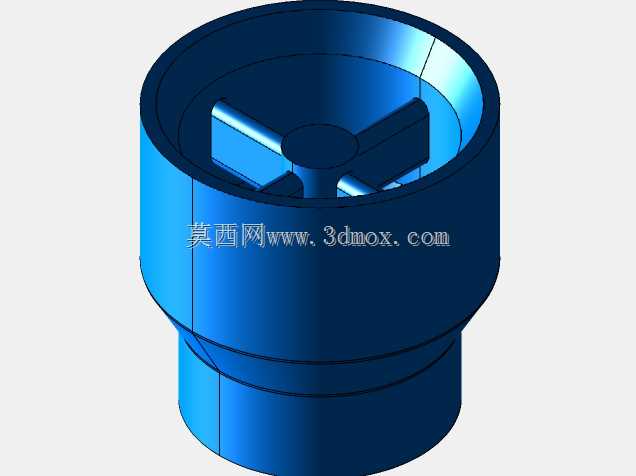

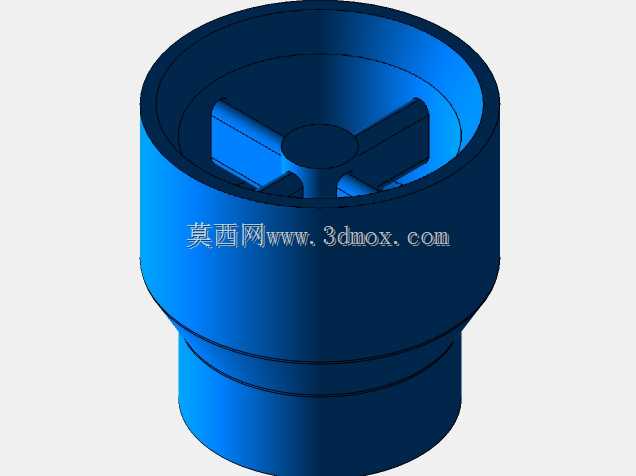

  在流体参数监测类传感设备的安装布局中,这类带内置十字导流结构的筒式基座是现场布点时经常用到的适配构件,多数时候它承担着传感探头与工艺管路之间的衔接过渡作用,既需要给前端传感元件提供稳定的安装定位基准,也要保证被测介质能够顺畅流经探头检测区域,避免出现流道死角导致的测量数据滞后、介质残留堆积等问题。从结构设计逻辑来看,整体采用阶梯式外圆柱轮廓,上部大直径筒段内部预留了足够的容腔来容纳传感探头的检测端,内部居中设置的十字形导流筋并非随意添加的结构,一方面它可以对进入容腔的流体起到整流作用,让紊流状态的介质在流经检测区域时流态更平稳,减少流体脉动对压力、流量类传感元件检测精度的干扰;另一方面十字筋与中心凸台连为一体,

  能够给伸入容腔的探头端部提供径向限位支撑,避免设备运行过程中管路振动带动探头发生偏摆,长期使用后出现密封面渗漏、检测位置偏移的故障。下部缩径的圆柱段是主要的安装对接部位,设计时需要匹配对应管路的接口通径,外圆面预留的密封件安装槽可以适配O型圈或者密封垫,保证基座与管路对接后的承压密封性能,不同工况下如果是低压给排水类场景可以选用橡胶密封件,中压液压或者气动检测场景则可以搭配聚四氟乙烯或者金属密封垫片,满足不同压力等级的安装需求。实际建模过程中,需要重点关注内部十字导流筋的拔模角度与壁厚均匀性,筋条与筒体内壁、中心凸台的衔接位置要做足够的圆角过渡,避免注塑或者机加工过程中出现应力集中,长期受流体冲刷后出现结构开裂的问题;

  同时上部筒段的内孔尺寸公差需要严格匹配传感探头的外径,配合间隙控制在合理范围,既不能过紧导致探头安装时卡滞损伤外壳,也不能过松导致介质从配合间隙渗漏。从安装边界来看,这类基座的轴向总长度需要根据现场管路的保温层厚度、安装操作空间做适配调整,上部筒段的外圆可以预留扳手卡位结构,方便现场安装时施加扭矩拧紧,不需要额外设计复杂的装夹结构就能完成装配;内部流道的通流面积要大于等于对接管路的通径,避免安装基座后造成管路通流截面收缩,产生额外的压力损失影响整个管路系统的运行效率。在不同的应用场景下,这类基座的材质选择也有区别,普通水系统监测可以选用工程塑料或者普通碳钢材质做防腐处理,化工类腐蚀性介质监测场景则需要选用304或者316不锈钢材质,

  食品医药类场景还要满足相应的卫生级要求,内部流道要做抛光处理避免介质残留滋生细菌。设计时还要考虑传感探头的走线空间,上部筒段的侧壁如果需要预留走线孔,要避开十字导流筋的位置,同时做好走线部位的密封防护,避免介质从走线位置渗漏。很多刚接触传感安装结构设计的工程师容易忽略导流结构的整流作用,直接做成空心筒状结构,实际使用时会发现靠近管壁位置的介质流速与中心区域差异较大,探头检测到的数据波动范围远超允许误差,反复校准参数也无法解决问题,最后还是要在内部增加导流结构来稳定流态,反而增加了后期整改的成本。另外十字筋的厚度也需要做合理匹配,过厚会占用过多通流面积增加流阻,过薄则无法起到足够的支撑与整流效果,需要根据对应管路的通径大小、设计流速做仿真验证,确保流态稳定的同时通流损失控制在允许范围内。
