对称式双端铰接连接座结构设计

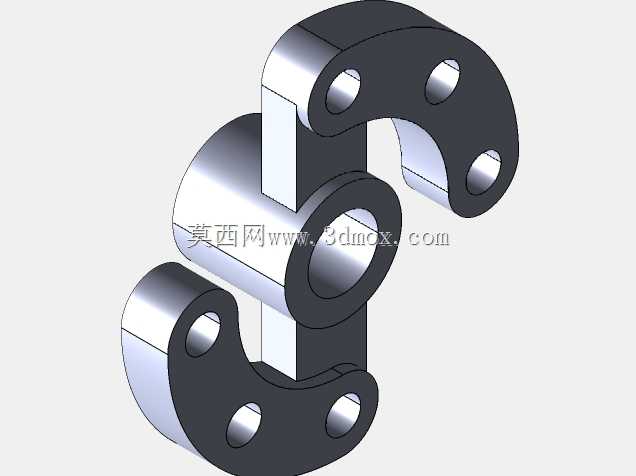

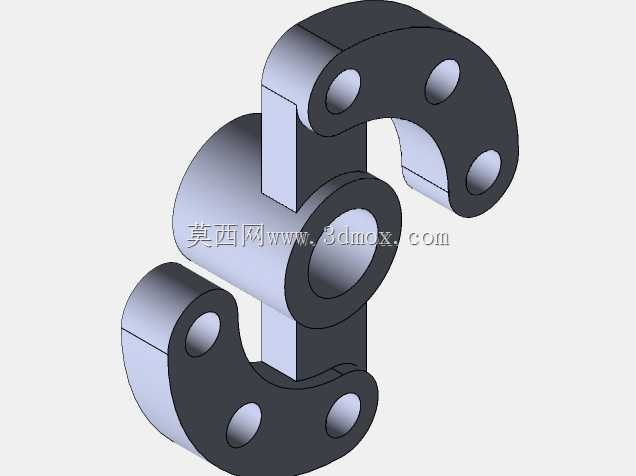

　　这类对称式双端铰接连接座，多应用在需要实现多自由度联动的机械传动链路中，常见于自动化生产线的连杆传动机构、轻工设备的摆臂连接部位、检测设备的角度调节组件上，核心作用是在两个相对运动的构件之间传递动力，同时补偿一定范围内的安装同轴度误差，避免刚性连接带来的应力集中问题。从实际使用场景来看，这类零件往往处在传动链路的中间节点位置，一端连接固定的支撑轴，另一端通过上下两个带孔的耳板对接活动摆臂，中间的贯通轴套结构可以穿装主轴或者定位销轴，保证整个连接节点的回转中心稳定，不会在往复摆动过程中出现偏移卡滞。

　　设计这类零件的时候，首先要考虑的是受力的对称性，因为上下两个耳板的受力工况完全一致，所以整体结构采用中心对称布局，中间的连接立板厚度要根据实际传递的扭矩来核算，既要保证足够的抗弯强度，避免在频繁往复载荷下出现立板变形，也要控制整体重量，减少运动过程中的惯性冲击。上下耳板上的三个安装孔，位置度公差需要严格控制，因为这几个孔是用来穿装铰接销轴或者连接螺栓的，如果孔位偏差过大，安装的时候会出现强行装配的问题，后续运行过程中会产生额外的附加载荷，加速销轴和孔壁的磨损。中间的轴套内孔需要根据对接的轴径设计合理的配合公差，一般如果是回转配合的话会选用间隙配合，保证转动灵活，如果是定位固定的话会选用过渡配合，保证连接的同轴度。

　　从安装边界来看，这类零件的整体外轮廓要匹配周边构件的运动空间，上下耳板的圆弧外轮廓是为了避免摆臂摆动过程中和周边的固定构件发生干涉，耳板的厚度要和对接的叉形接头的开口宽度匹配，保证安装之后没有多余的窜动间隙。轴套部分的轴向长度要略大于中间连接立板的厚度，两端可以预留加装轴套或者耐磨衬套的空间，在长期磨损之后只需要更换衬套就可以恢复精度，不需要整体更换零件，降低后期维护成本。零件的材质一般会选用中碳钢或者铝合金，根据载荷大小选择，中碳钢材质的零件会在孔位和轴套部位做淬火处理，提高表面硬度，增强耐磨性能，铝合金材质的零件多用于载荷较小、对重量有要求的设备上，表面做阳极氧化处理提高防腐蚀能力。

　　在实际建模过程中，这类对称结构的零件可以先绘制单侧的轮廓草图，通过镜像特征完成整体结构的构建，能够有效保证上下结构的尺寸一致性，减少建模过程中的尺寸误差。孔位的绘制需要先确定中心回转基准，所有孔的位置都以中间轴套的中心为基准标注尺寸，保证加工的时候可以一次装夹完成所有孔位的加工，提高加工精度。零件的棱边都需要做倒角或者圆角处理，避免安装过程中划伤操作人员，同时也可以减少应力集中，提高零件的疲劳强度。在装配验证的时候，需要模拟整个摆臂的最大摆动角度，检查耳板和周边构件的最小间隙，保证在全行程运动过程中没有硬干涉，同时要核算销轴连接部位的接触应力，确保在额定载荷下不会出现压溃变形的问题。这类连接座虽然结构不算复杂，但是作为传动链路中的关键连接件，其加工精度和结构强度直接影响整个机构的运行稳定性，设计过程中需要结合实际工况反复核算受力情况，匹配合理的公差和材质，才能保证长期运行的可靠性。
