椭圆弧面分体式感应传感外壳结构

　　这款壳体结构的设计初衷，是适配桌面级非接触式感应传感装置的装配需求，这类传感装置常被应用在智能工位的人员存在检测、小型自动化设备的工位物料到位触发场景中，也可嵌入到商用智能终端的操作台面，实现无接触式的交互触发，相比传统的按压式触发部件，这类弧面外壳包裹的传感单元没有外露的机械活动结构，能有效降低工位粉尘、轻微泼溅对内部传感元件的侵蚀，适配轻工业生产车间、商用自助终端这类日常维护频次较低的使用场景。

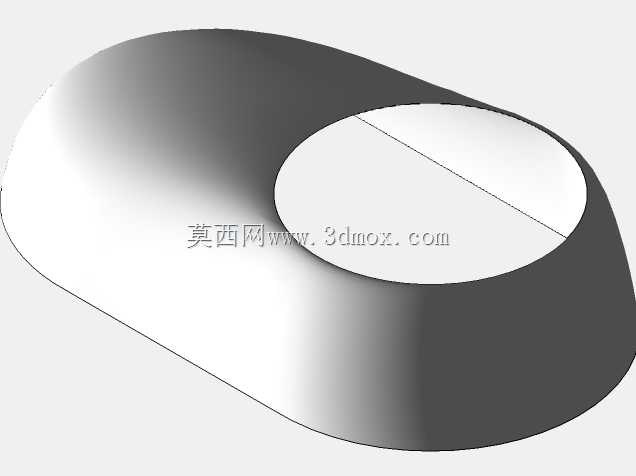

　　从结构设计逻辑来看，整体采用上下扣合的分体式布局，下半部分为安装基座，上半部分为弧面过渡的上盖，顶面预留的圆形平面区域是传感信号的透射窗口，这个区域的壁厚做了均匀减薄处理，避免过厚的壳体材料对红外、电容类传感信号造成过度衰减，同时窗口区域与周边弧面做了顺滑的相切过渡，没有突兀的棱边，既可以减少日常使用过程中的积灰，也能避免清洁过程中剐蹭清洁工具留下划痕，影响信号透射效率。基座的底部做了平直的安装贴合面，边缘预留了隐藏式的螺丝孔位，安装时可以直接通过沉头螺丝固定在台面或者设备机架的预留安装位上，孔位的沉台深度做了精准控制，螺丝锁紧后螺丝头不会突出基座底面，保证安装后整个壳体与安装面完全贴合，不会出现晃动间隙，也避免螺丝头突出刮伤安装台面的涂层。

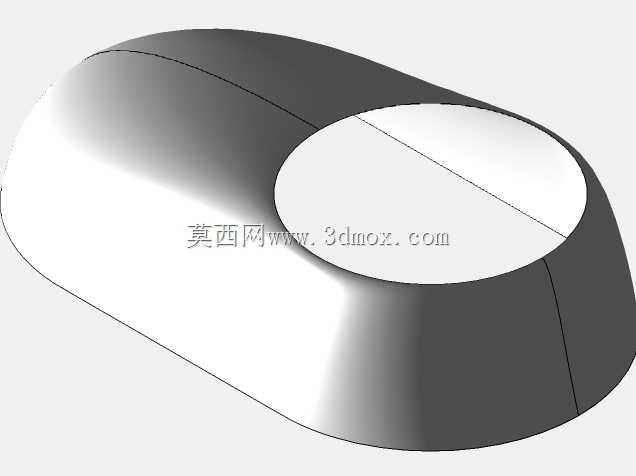

　　外形尺寸方面，整体采用椭圆的平面投影轮廓，长轴方向的尺寸控制在120mm以内，短轴尺寸控制在70mm以内，整体最高点距离安装面的高度不超过30mm，属于低矮的弧面造型，不会在台面上形成过高的突出结构，避免日常操作过程中被手肘误碰移位，也不会遮挡台面上其他操作部件的操作空间。弧面的曲率采用了大半径的顺滑过渡，从顶面的圆形窗口边缘一直延伸到基座的贴合面边缘，整个曲面没有曲率突变的位置，注塑生产时可以保证塑料熔体在型腔内的流动顺畅，减少困气、缩痕这类注塑缺陷的产生，同时也能降低脱模时的结构阻力，不需要设计复杂的侧向抽芯结构，简化了模具的加工难度，批量生产时的良率更易控制。

　　上下壳体的扣合位置设计在弧面的下半段，也就是靠近基座的位置，扣合缝沿着椭圆轮廓均匀分布，配合端面做了错位的止口结构，装配时上盖的止口可以嵌入基座的止口槽内，既可以提升扣合后的结构强度，避免受外力后上下盖错位开裂，也能在接缝处形成迷宫式的密封结构，阻挡日常环境中的浮尘、少量泼溅的液体从接缝处渗入壳体内部，保护内部的传感电路板与接线端子。顶面的圆形窗口区域与上盖主体采用同材质一体成型，没有额外的拼接缝，避免了额外粘接透明盖板带来的装配工序，也消除了粘接缝老化开胶的隐患，窗口区域的内表面做了细磨砂处理，可以让内部传感元件的信号发射与接收更均匀，减少局部信号过强或者过弱的检测盲区。

　　内部的安装柱位按照常规小型传感电路板的安装孔位做了适配，柱位高度统一，电路板锁紧后可以保持水平状态，避免电路板倾斜导致传感元件的检测角度出现偏差，接线端的预留位置在壳体的短轴侧端，设计了内凹的走线槽，外接导线可以从走线槽引出，不会被上下盖的扣合面挤压破损，走线槽的边缘做了圆角过渡，避免长期使用过程中导线绝缘层被棱边磨破造成短路。整个壳体的壁厚控制在2mm左右，加强筋的厚度不超过主体壁厚的60%，避免注塑成型时因为壁厚不均产生表面缩痕，影响外观的平整度，加强筋的布局沿着内部柱位与扣合位分布，既可以提升壳体整体的抗形变能力，在受到常规的按压外力时不会出现凹陷变形，也不会因为筋位过多造成材料浪费，兼顾结构强度与生产成本的平衡。
