十字辐条环形安装座结构设计

　　在流体管路配套的传感检测单元安装场景中，这类带十字辐条的环形构件常作为核心承载基座使用，区别于常规实心法兰盘的厚重结构，十字辐条的镂空设计在保证整体结构刚性的前提下，大幅削减了构件自身重量，同时为管路内部介质流通预留了充足的通流空间，避免安装基座对管路内的介质流态造成额外扰动，尤其适配对压损控制要求较高的流量、压力类传感检测场景。

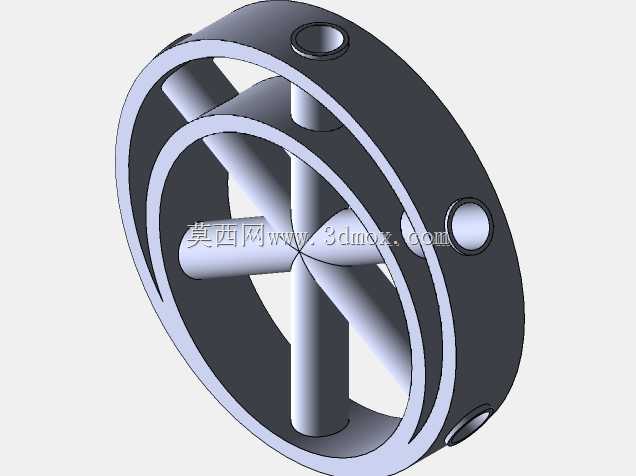

　　从实际安装边界来看，构件的外环为等厚度圆环结构，环体上均匀分布的三个径向安装孔可配合紧定螺钉实现构件在管路内壁或对应安装腔体内的周向定位，安装时无需额外设计复杂的定位止口，仅需在对应安装位预制匹配的定位凹点即可完成快速装配，三个孔位呈120度均匀排布的设计，能保证锁紧后构件受力均匀，不会出现单侧受力偏斜导致的同轴度偏差，可适配的安装腔体内径公差范围相对宽松，对中小批量装配场景的适配性更强。

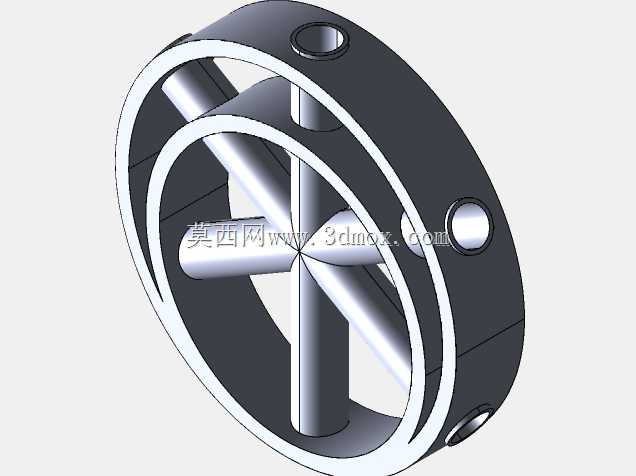

　　内部十字辐条采用等直径圆柱结构，四根辐条沿圆环中心呈90度垂直交叉，交叉点位于圆环的几何中心位置，辐条的外端与外环内壁做圆角过渡连接，避免应力集中导致的辐条根部断裂问题，中心交叉位置可用于安装检测探头、导流锥或者小型传感元件，辐条本身既承担结构支撑作用，也可作为走线通道为中心安装的元器件提供布线空间，避免线缆直接暴露在流通介质中受到冲刷磨损。

　　设计这类构件时，首先需要根据管路的通径确定外环的内外径尺寸，外环的轴向厚度需要根据实际承压等级计算，常规低压工况下厚度取外环外径的十分之一即可满足强度要求，径向安装孔的深度不宜超过外环径向厚度的三分之二，避免孔位钻通后影响外环的结构密封性；十字辐条的直径需要根据中心承载元件的重量计算，若中心仅安装轻质检测探头，辐条直径取外环内径的八分之一即可，若需要承载较重的导流或整流元件，则需要适当加大辐条直径，同时在辐条与外环的连接位置增加加强圆角，圆角半径不小于辐条直径的四分之一，以此降低交变载荷下的疲劳断裂风险。

　　在实际工况适配中，这类结构除了用于传感检测单元的安装基座，也可作为管路内部的整流支架使用，十字辐条可对管路内的紊乱流体起到初步梳理作用，降低流体的旋流强度，提升下游流量检测元件的测量精度；若用于高速流体管路，还可在辐条表面做流线型修型，将圆柱辐条改为水滴形截面，进一步降低流体冲刷带来的阻力与振动噪声。构件的材质选择可根据实际工况调整，普通水气管路场景可采用工程塑料注塑成型，成本低且自重轻，有耐腐蚀要求的化工管路场景可采用不锈钢机加工成型，高温工况下则可选用合金钢材质并做相应的热处理提升结构强度。

　　装配过程中需要注意，径向紧定螺钉的锁紧扭矩需要保持一致，避免三个螺钉扭矩差过大导致圆环出现椭圆变形，影响中心安装元件的同轴度；若需要在中心位置安装检测元件，需保证元件安装面与圆环端面的垂直度公差控制在0.05mm以内，避免检测探头出现偏斜导致测量数据偏差。这类结构相比传统的多辐条支撑结构，零件数量更少，加工工艺更简单，无论是机加工还是注塑成型都能快速实现量产，且后期维护时拆卸方便，仅需松开三个紧定螺钉即可将整个构件从安装腔体内取出，无需拆解整段管路，能有效降低现场运维的工作量。
