V12汽车发动机内部结构三维设计

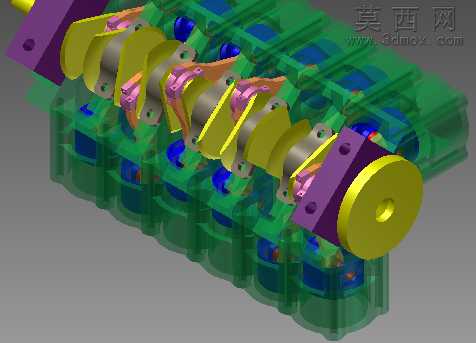

本作品为V12汽车发动机的阶段性三维结构设计成果，建模过程围绕V型十二缸发动机的核心机械逻辑展开，首先完成了核心曲柄连杆机构的全参数化建模，对曲轴的多曲拐相位排布、连杆的铰接结构、活塞的往复运动适配结构都做了精准还原，曲拐按照V12发动机的点火间隔角度做了相位校准，保证各缸做功顺序的逻辑合理性。建模过程中对发动机缸体采用半透明化的材质渲染处理，将缸体的V型排布结构做了可视化呈现，能够清晰展示两列气缸的夹角布局、缸套的排布位置，以及曲轴在缸体内部的安装空间关系。不同功能部件采用了差异化的材质区分：曲轴主体采用金属钢材质，呈现哑光金属质感；连杆轴瓦、曲柄配重部分做了色彩区分，配重块采用亮黄色金属漆面，轴瓦连接部分采用粉紫色金属材质，缸体采用半透明绿色工程塑料质感的渲染材质，两端的曲轴支撑端座采用紫色硬质金属材质，输出端法兰盘采用亮黄色金属材质，通过材质色彩的区分，让复杂的内部结构层级清晰可辨。设计过程中优先保证核心运动机构的装配合理性，对曲轴的轴向定位结构、连杆与曲轴的铰接间隙、活塞与缸套的配合关系都做了结构校验，当前阶段完成了发动机核心运动总成的结构搭建，后续可在此基础上继续完善配气机构、供油系统、冷却系统等外围附属结构，最终形成完整的V12汽车发动机全结构三维模型。该模型直观呈现了V12大排量汽车发动机的核心机械构造，能够清晰展示多缸发动机的曲柄排布逻辑、动力传递路径，为后续的结构优化、运动仿真、性能分析提供了可靠的三维结构基础。
