小空间错步式埃斯卡拉12A楼梯结构

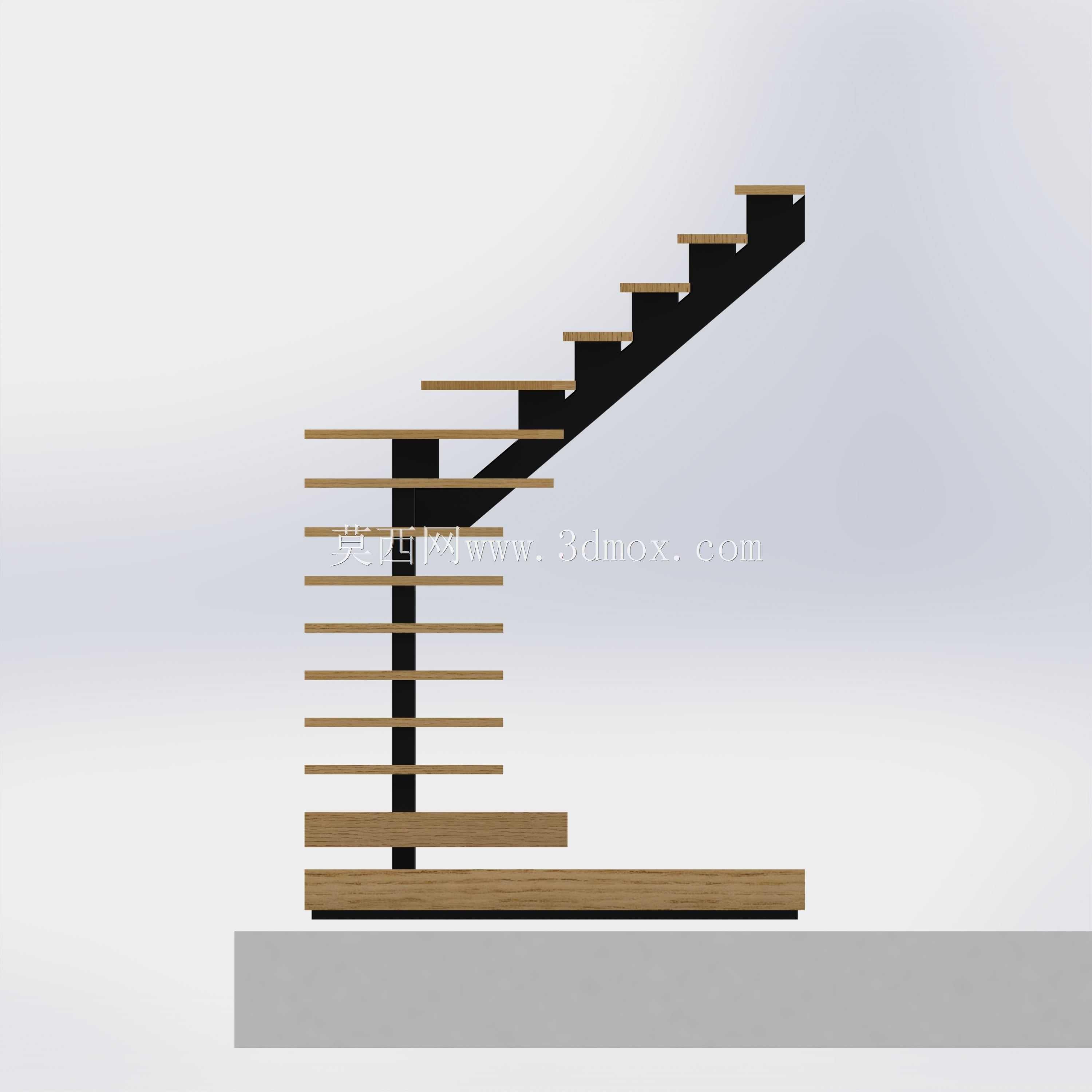

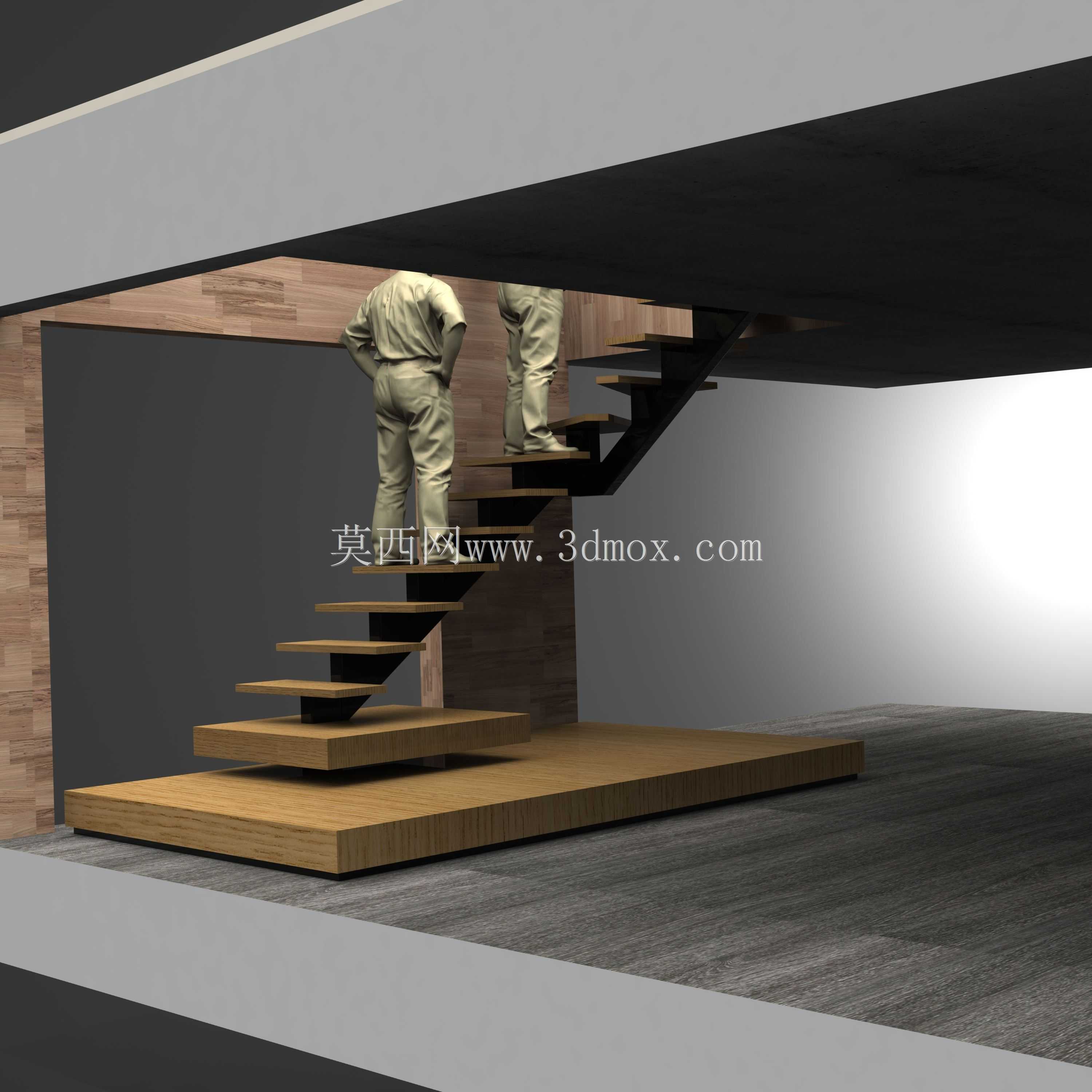

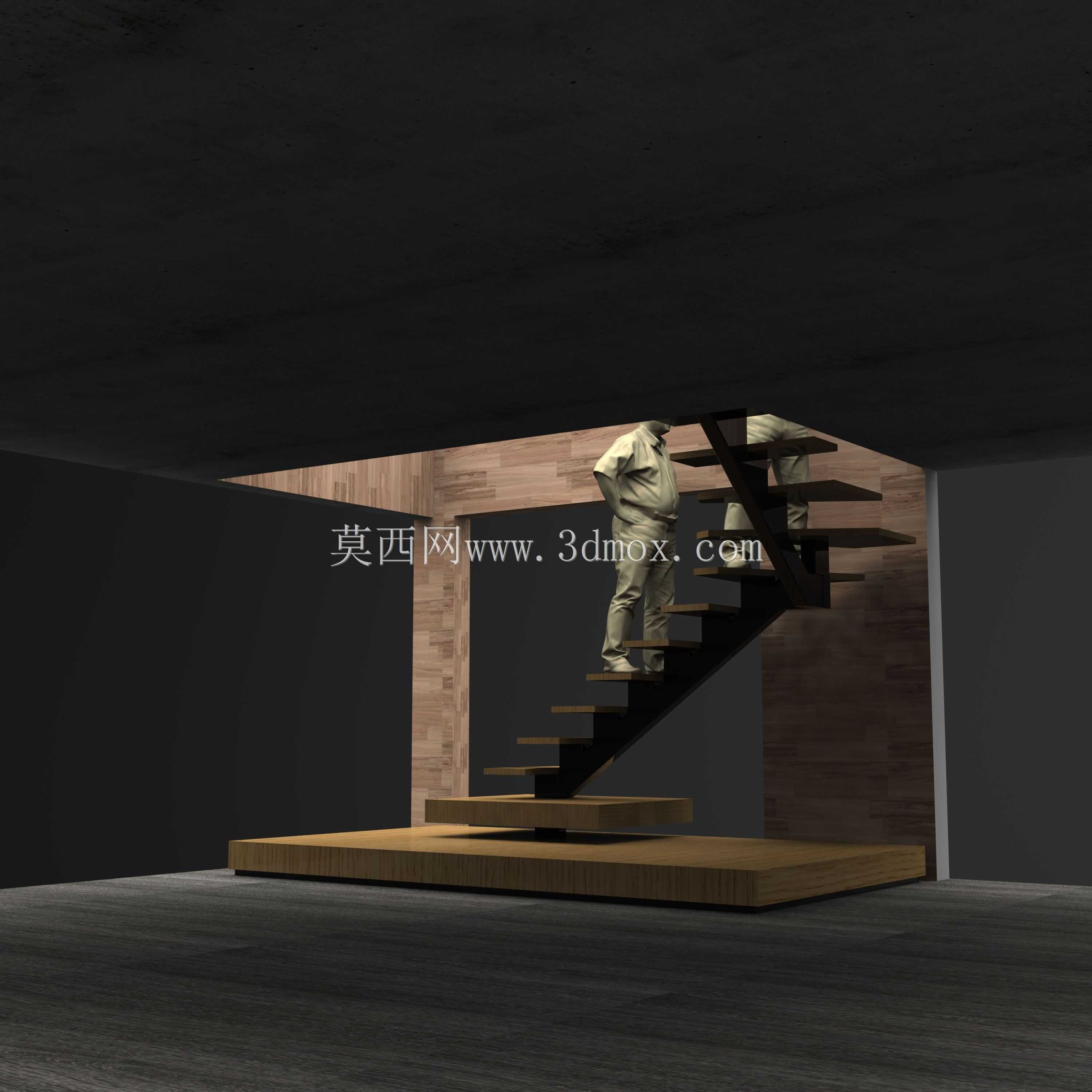

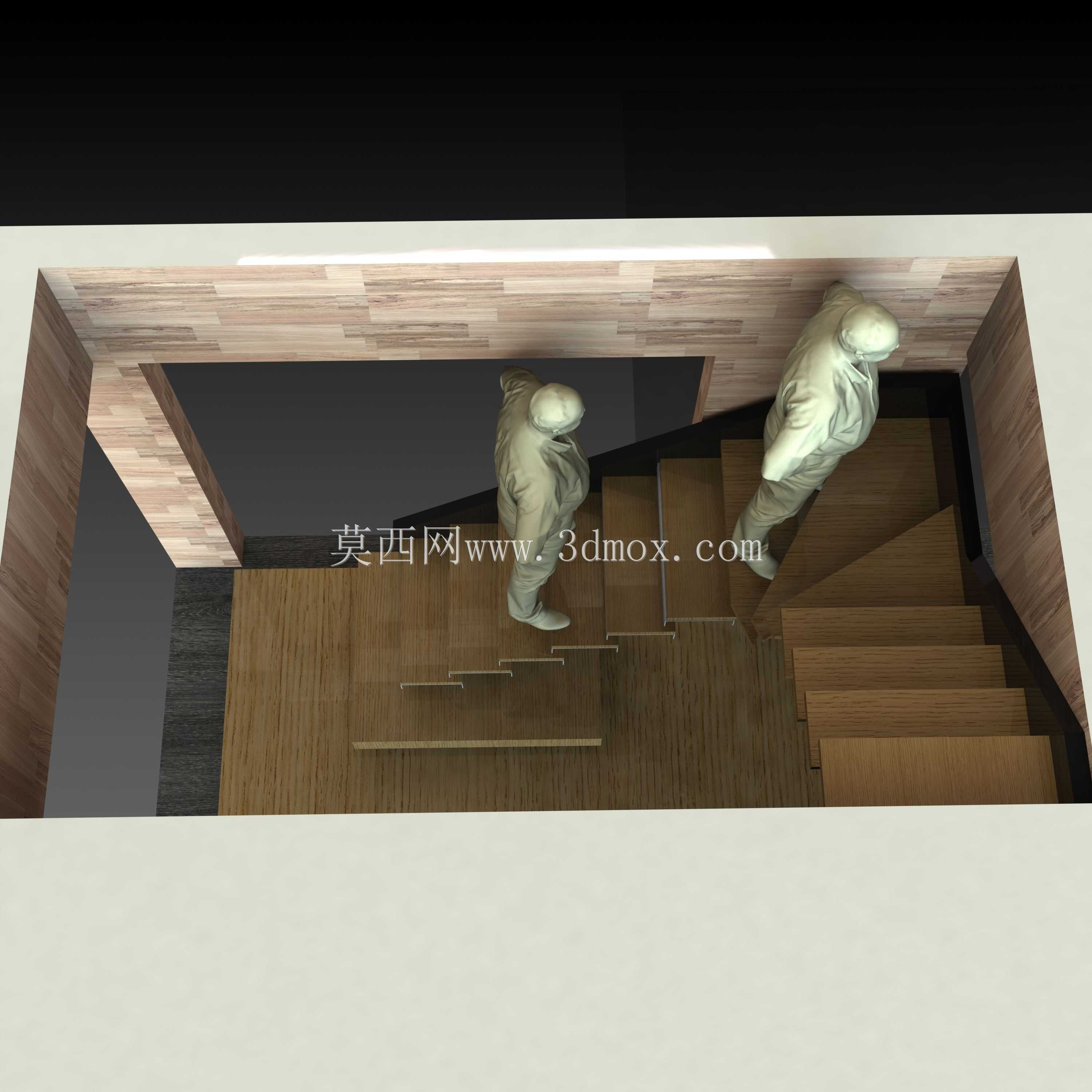

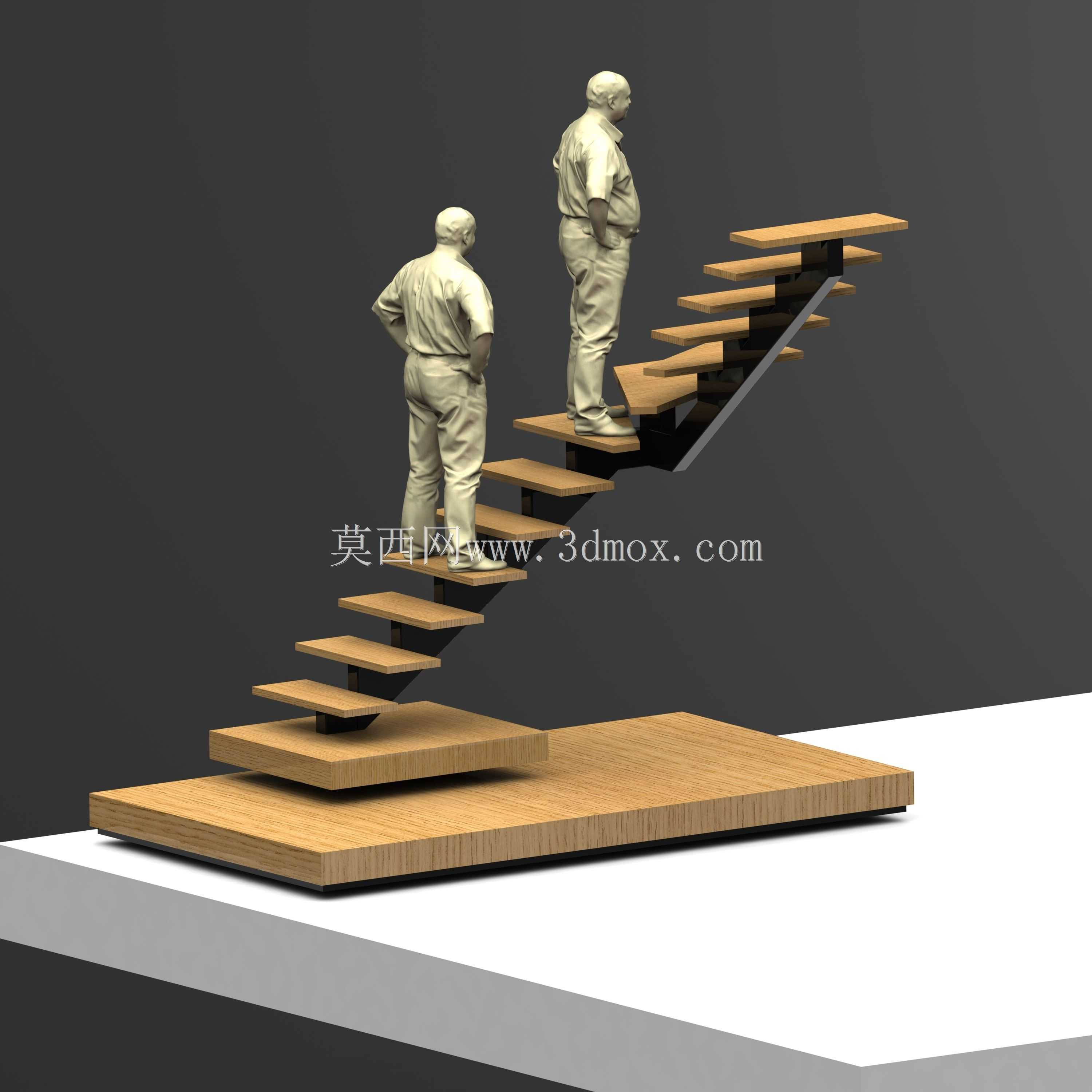

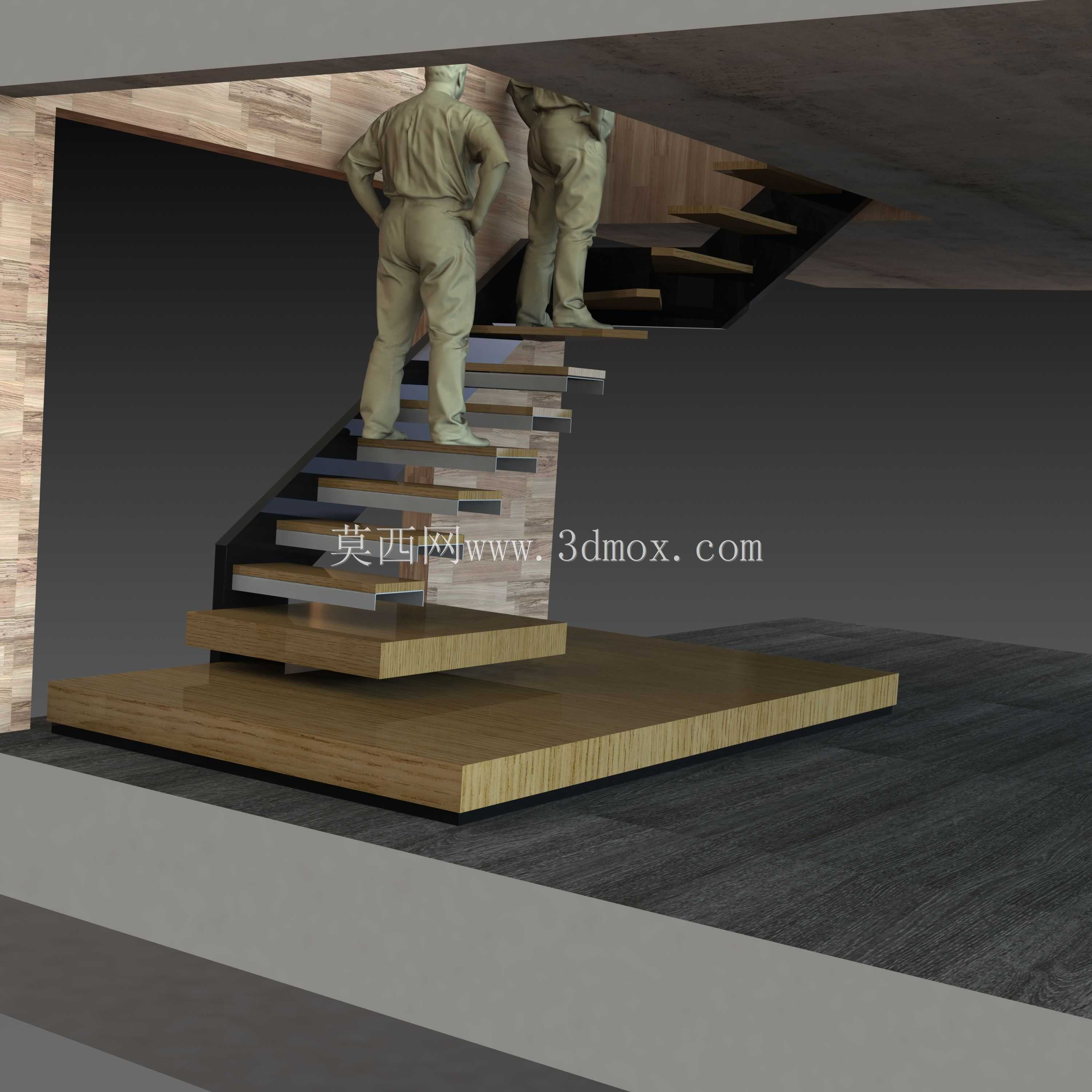

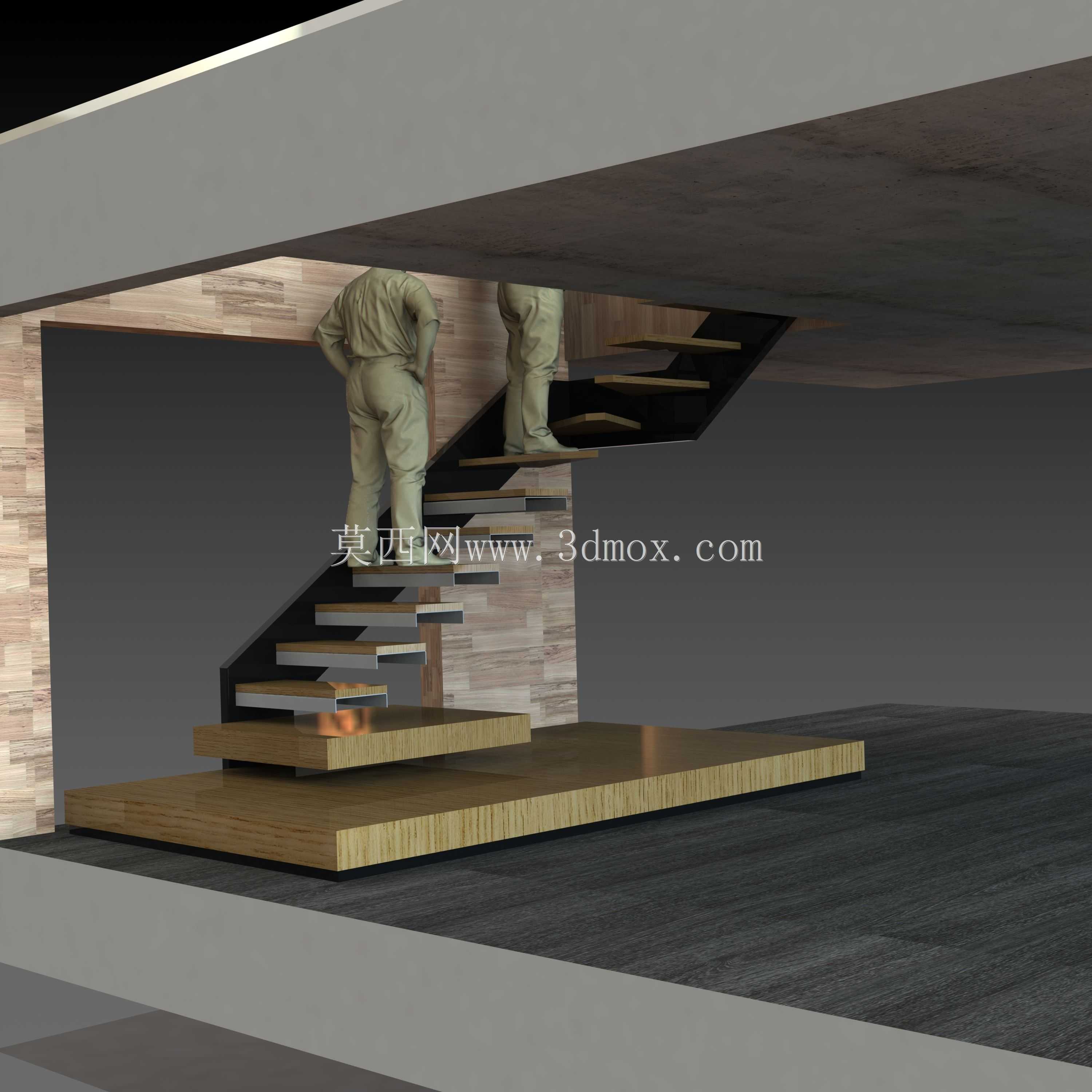

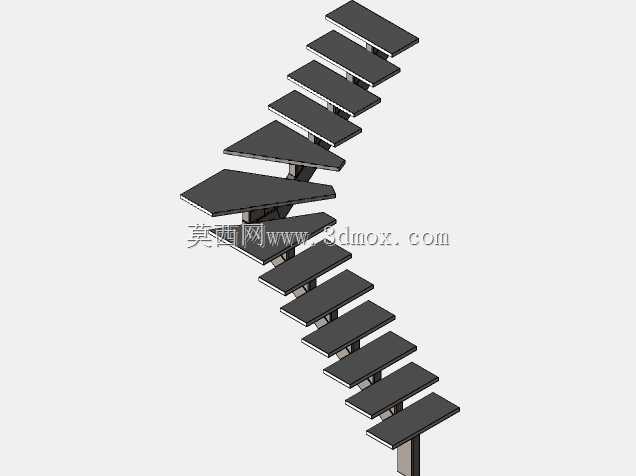

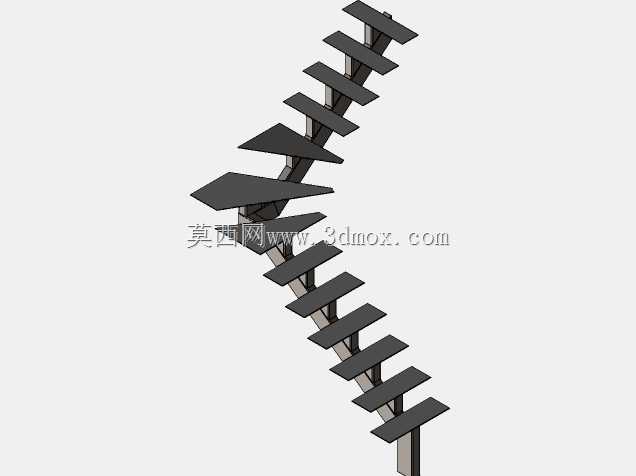

　　做了这么多年结构设计，碰到最多的棘手需求就是小层高、窄面宽的竖向通行方案，常规直跑梯要留够踏步进深，往往占掉半间房的面积，折返梯又需要足够的转向平台，很多loft夹层、老房改造、狭小设备间的竖向通行根本腾不出这么大的空间，这款错步式梯型就是专门针对这类场景做的结构方案。从实际使用逻辑来看，这款梯的踏步采用交错排布的设计，左右脚对应的踏步在竖向投影上部分重叠，相比同层高的常规直跑梯，整体水平投影长度能压缩近40%，不需要额外设置转向平台，安装时只需要在上下两层的结构面预留固定点位，不需要对周边墙体做大面积开洞或者加固，适配很多面宽不足1.2米、进深不足2米的狭小竖向通道。从结构设计思路上，这款梯采用中置单主梁的承载形式，

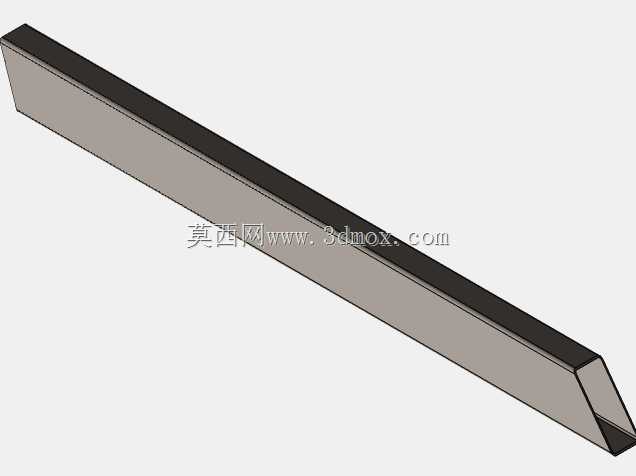

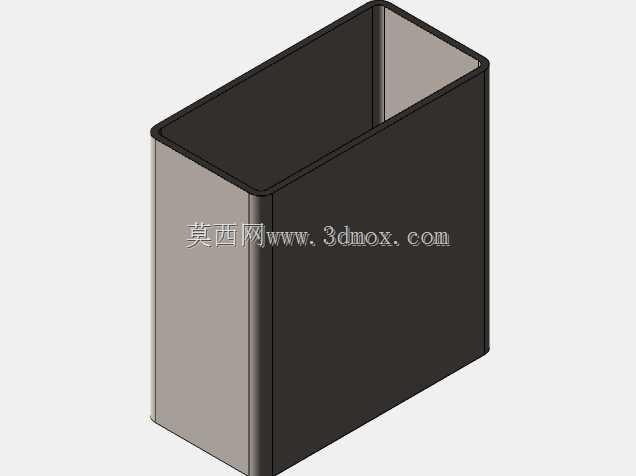

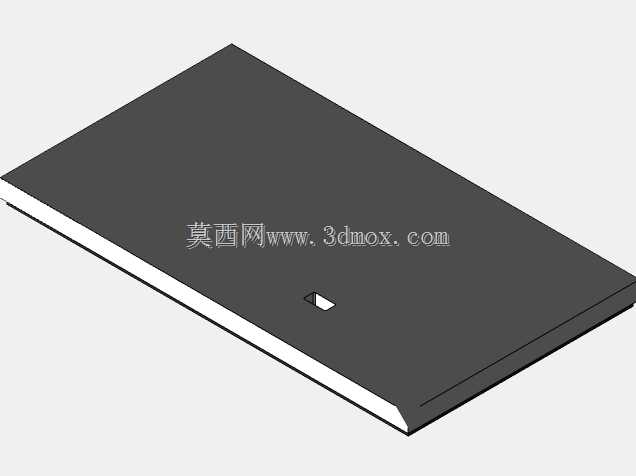

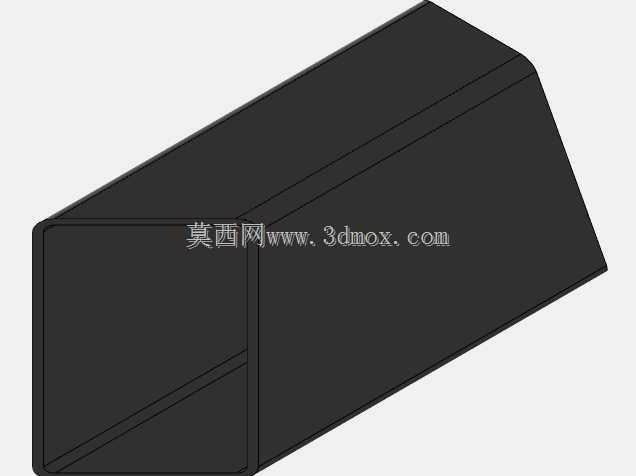

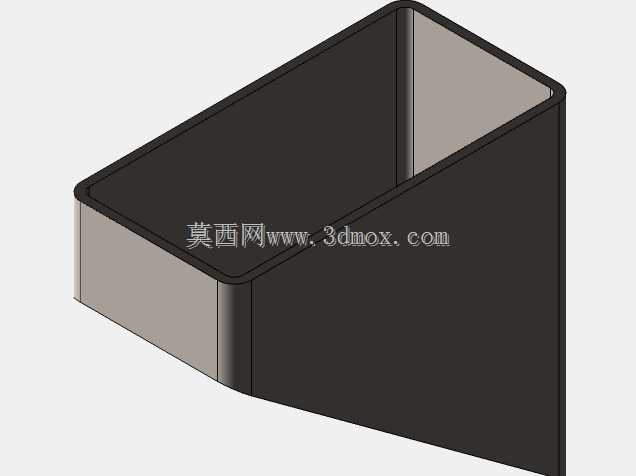

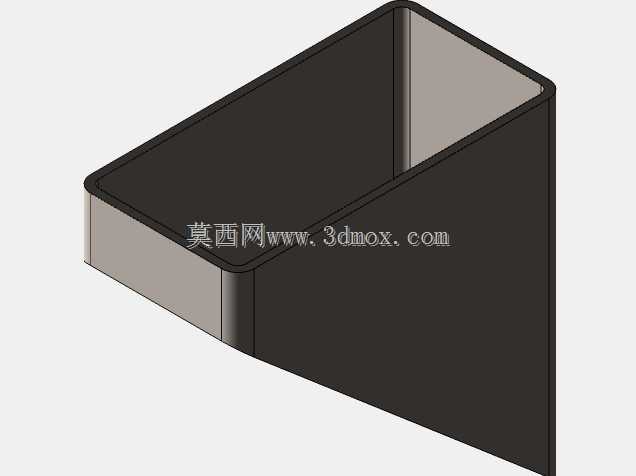

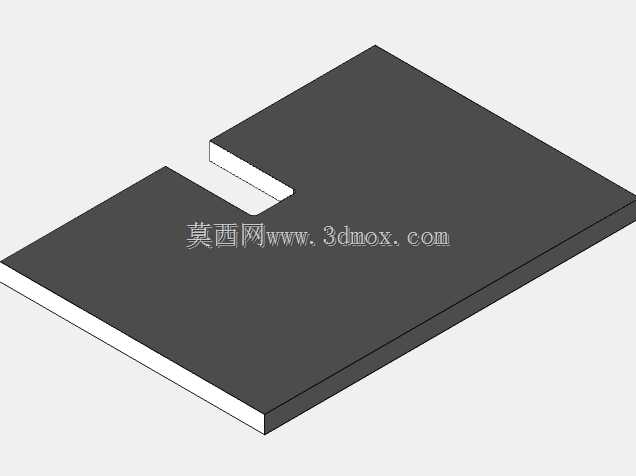

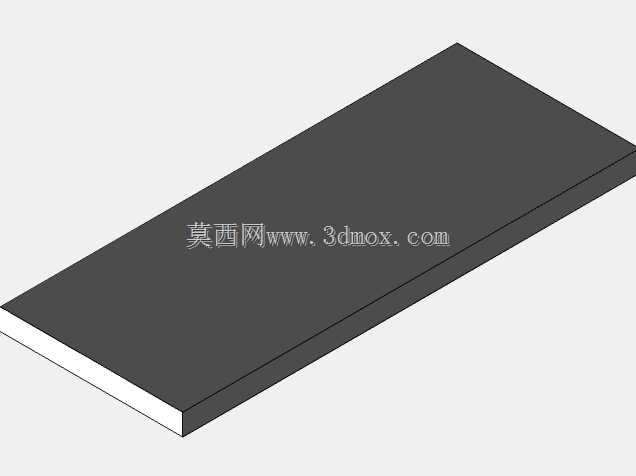

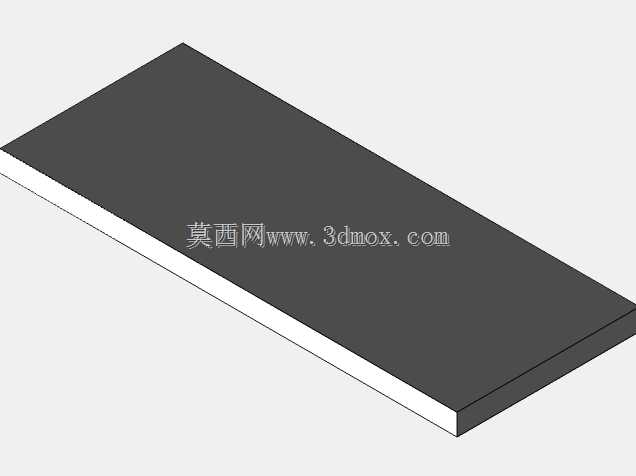

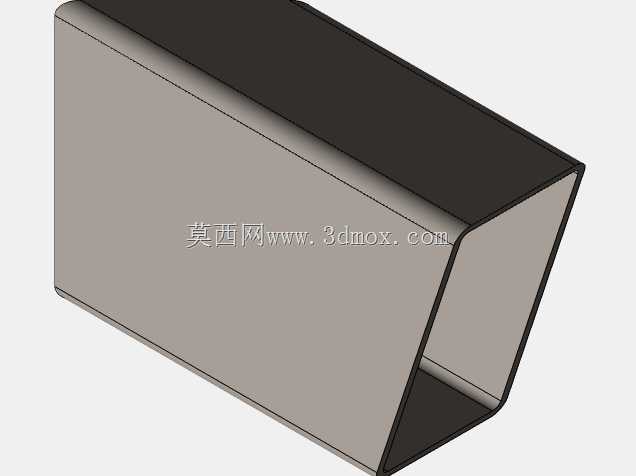

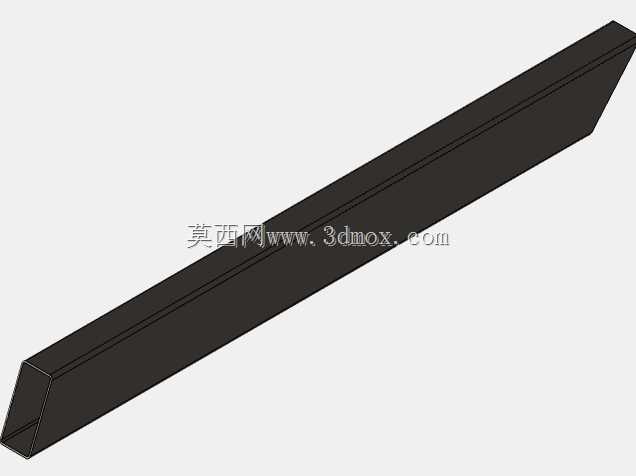

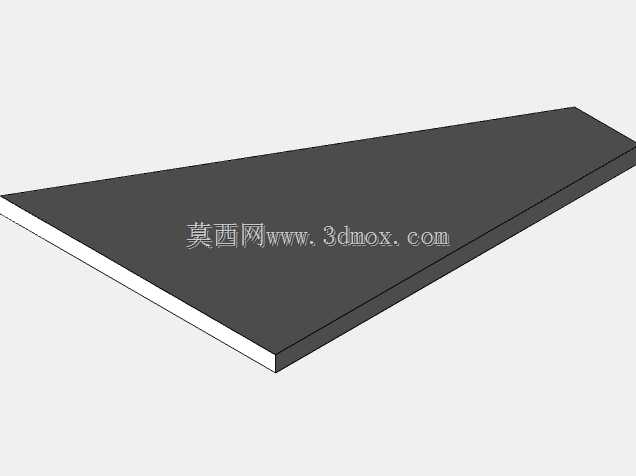

　　所有踏步都固定在中间的纵向主梁上，主梁采用矩形截面型钢加工，整体受力沿主梁轴线传递到上下两端的固定支座，踏步板采用防滑钢板折弯成型，每块踏步的有效踩踏宽度控制在200mm左右，交错排布后单脚踩踏的进深能达到280mm，完全满足成年人正常上下步的脚面放置需求，不会出现常规窄梯踩空、踏面不足的问题。实际安装时需要注意几个边界条件，首先是上下固定端的结构强度，上端需要固定在上层楼板的结构梁或者预埋钢板上，下端需要固定在地面的硬化结构层，不能直接固定在装饰面层上，避免长期使用出现松动；其次是梯段的整体倾斜角度，这款梯的安装倾角控制在65度左右，比常规直跑梯的倾角大，但比爬梯的倾角平缓，上下时不需要手脚并用，正常持物也能顺利通行；

　　另外踏步的边缘做了圆角折边处理，避免尖锐边角磕碰，踏步表面可以根据使用场景附加防滑条、木饰面等装饰层，适配家装、工业设备间、商铺夹层等不同场景的需求。很多设计师在做小空间竖向通行时，容易陷入要么占空间、要么不好走的两难，这款错步梯的结构逻辑就是通过踏步的左右交错，在有限的投影长度内，给每只脚都留出足够的踩踏进深，同时中置主梁的设计也让整体视觉更轻盈，不会像双侧主梁梯那样显得笨重，安装完成后梯段下方的空间还可以留作收纳或者通行，不会造成空间浪费。从受力验算的角度，单块踏步的静载承载能达到150kg，整梯的额定承载满足日常民用和普通工业场景的通行需求，主梁的挠度控制在1/400以内，正常上下行走不会出现明显的晃动感，

　　固定支座采用膨胀螺栓或者焊接固定的方式，根据现场的结构材质选择对应的固定形式，如果是钢结构夹层可以直接焊接固定，如果是混凝土结构则采用化学锚栓预埋固定，安装时需要先定位上下端点的位置，调整好梯段的垂直度和踏步水平度，再依次固定两端支座，最后检查每块踏步的固定螺栓是否紧固，避免出现踏步松动的问题。另外这款梯的踏步排布是按照成年人的步幅间距设计的，相邻踏步的高度差控制在180-200mm之间，和常规住宅楼梯的步高一致，上下行走时不会出现步幅忽大忽小的不适感，相比那些步高混乱的简易爬梯，长时间使用也不容易累。在实际项目应用中，这类梯型常被用在loft公寓的夹层通行、临街商铺的隔层通道、工业厂房的设备操作平台登高、老旧住宅的阁楼改造等场景，尤其是那些预留楼梯洞口尺寸不足，没法安装常规楼梯的空间，这款梯的结构尺寸刚好能适配最小800mm见方的洞口，不需要额外扩大洞口破坏原有结构。设计建模的时候需要重点注意主梁的扭转受力，因为踏步是交错固定在主梁两侧，受力时会对主梁产生一定的扭矩，所以主梁的截面厚度要满足抗扭要求，不能为了省材料用过薄的型材，踏步和主梁的连接采用焊接加螺栓固定的双重形式，避免长期踩踏出现连接点开裂，另外扶手的安装可以根据需求选择单侧或者双侧扶手，扶手固定在主梁侧面，不需要额外占用踏步的有效宽度，进一步压缩整体的安装空间。
