带手动冲压装置的T型槽操作工作台

　　这款带手动冲压执行单元的T型槽工作台，主要面向小批量五金件加工、试样件冲裁、零部件压装类的工位场景，常见于五金维修车间、教学实训工位、小型加工坊的零散工序作业，也可作为生产线旁的离线返修工位，用来完成小型零件的铆压、冲孔、压装销钉这类不需要大吨位压力的作业，相比大型冲压设备，它的占地空间小，不需要外接动力源，完全依靠手动杠杆机构输出压力，适合无气源无液压动力的临时作业场景。

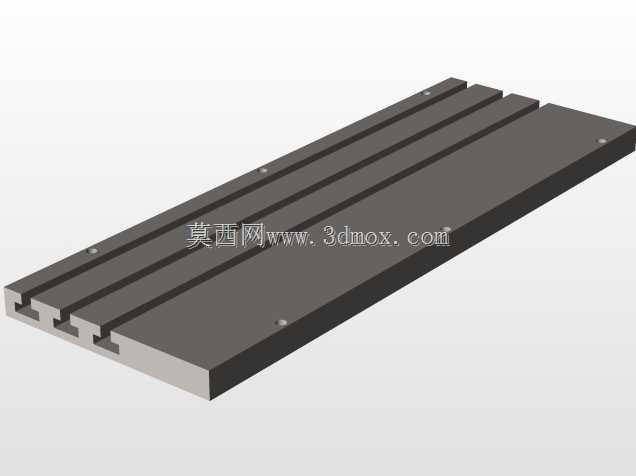

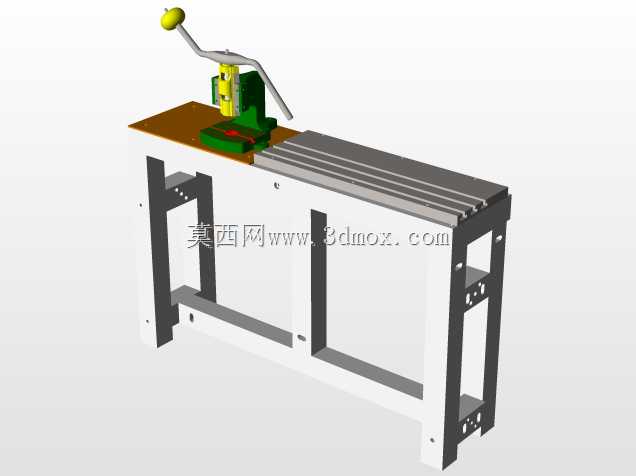

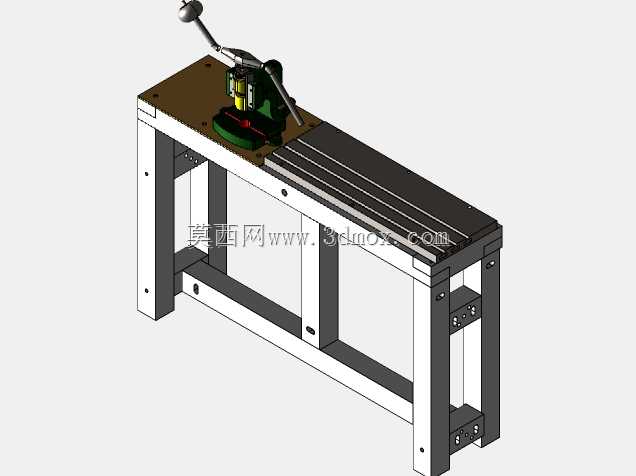

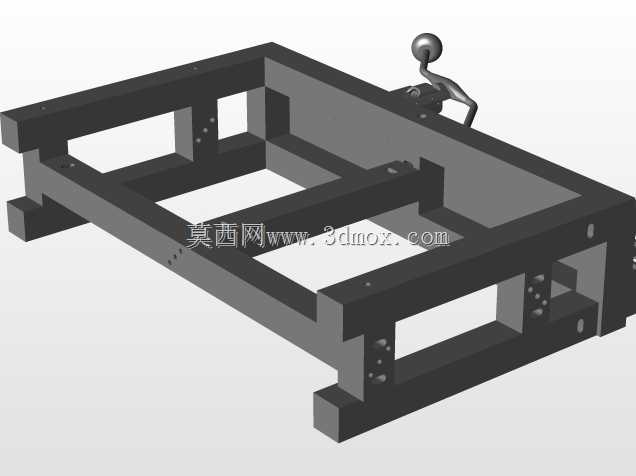

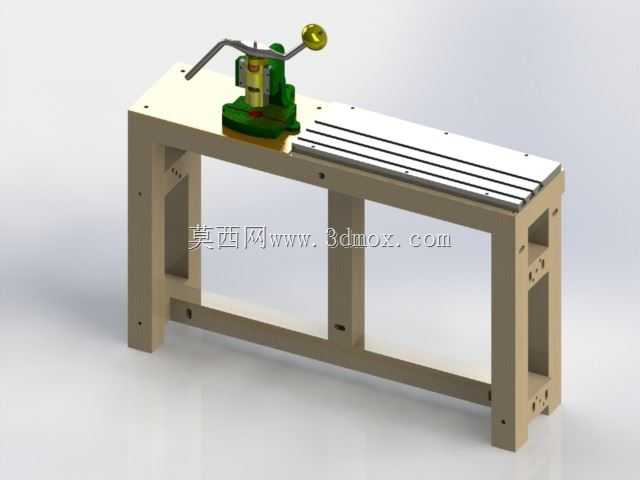

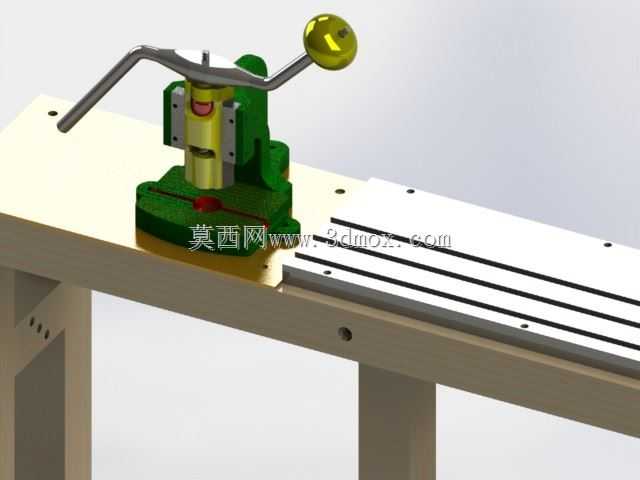

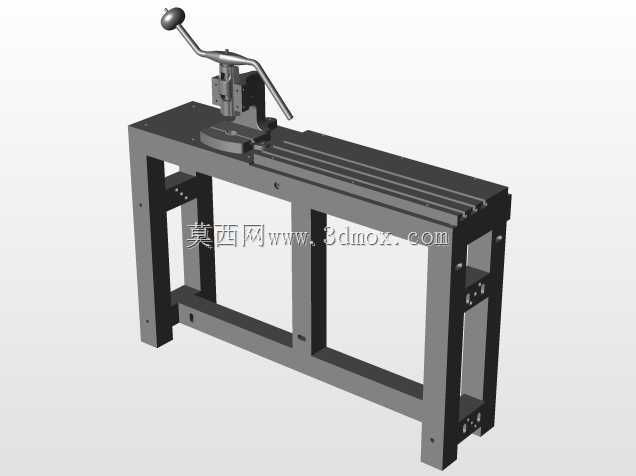

　　从结构设计来看，整体采用框架式焊接机架作为承载主体，机架的立柱和横梁均采用矩形空心型钢焊接成型，焊接后做去应力处理，避免长期承重出现形变，机架底部预留了地脚安装孔，可以通过膨胀螺栓固定在地面，也可以选配减震脚垫放置在平整地面，机架的跨距经过核算，在台面承受150kg均布载荷加上手动冲头最大输出压力时，台面的最大挠度控制在0.2mm以内，保证冲压作业的精度。台面部分采用加厚钢板加工而成，右侧区域加工有三条平行的T型槽，T型槽的槽宽适配标准M10T型螺栓，用来安装定位夹具、工件挡块或者其他小型工装附件，T型槽的平行度公差控制在0.05mm/1000mm以内，保证夹具安装后的定位精度；左侧区域预留了手动冲压装置的安装位，冲压装置通过内六角螺栓直接固定在台面上，安装面经过铣削加工，平面度不低于0.03mm，避免冲压装置安装后出现倾斜，导致冲头和工件垂直度超差。

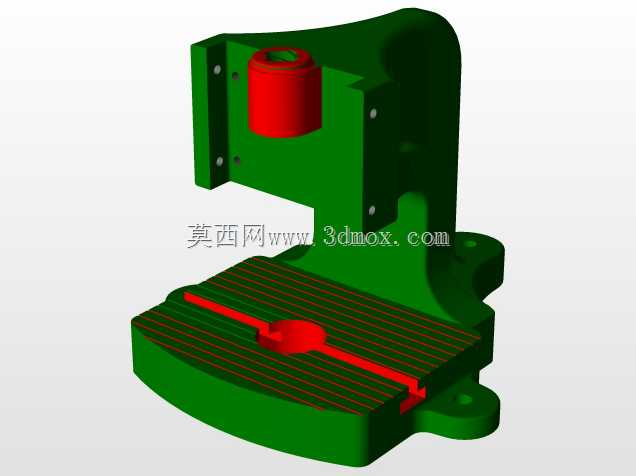

　　手动冲压装置采用杠杆增力结构，操作手柄的力臂经过优化，操作人员施加15kg左右的手动力时，冲头端可以输出最大1吨左右的压力，足以应对1mm以下冷轧钢板的冲孔、直径5mm以内销钉的压装、小型五金件的铆接等作业；冲头部分带有导向套，导向套和冲杆的配合采用H7/h6间隙配合，保证冲头下行过程中的垂直度，避免出现啃模、冲头弯折的问题，装置顶部带有球形操作端头，表面做滚花处理，增加操作时的摩擦力，手柄复位依靠内置的压缩弹簧，冲压完成后手柄可以自动回弹到初始位置，不需要手动抬升，提升操作的流畅度。

　　从安装边界来看，整体设备的长度约1200mm，宽度约400mm，高度约750mm，这个高度符合成年人站立操作的人机工程学要求，操作人员站立时手肘自然弯曲刚好可以放在台面上，长时间作业不容易产生疲劳；设备的总重量约85kg，不需要重型起重设备，两名操作人员就可以完成搬运移位。T型槽区域的有效安装长度约800mm，可以同时安装两套小型夹具，完成两个工序的连续作业，或者用来放置长度较大的条形工件，配合挡块完成定位冲压。机架的侧面预留了工具挂板的安装孔位，后期可以加装挂板放置扳手、冲头、内六角等常用工具，也可以加装废料收集槽，将冲压产生的边角料统一收集，保持工位整洁。

　　在设计细节上，机架的所有焊接位置都做了打磨处理，没有尖锐的焊渣和毛刺，台面经过喷砂喷塑处理，耐磨不易生锈，日常清理只需要用抹布擦拭即可；冲压装置的底座和台面之间加装了定位销，后期拆卸维护后重新安装时不需要重新找正，直接对准定位销锁紧螺栓就可以恢复安装精度。冲头的安装孔采用标准夹头结构，可以更换不同规格的冲头、压头，适配不同的作业需求，不需要额外制作转接件，降低了工装适配成本。考虑到手动作业的安全问题，冲头的作业区域预留了安全操作距离，操作人员的手部不会在冲压行程范围内被误夹，不需要额外加装复杂的安全防护装置，简化了结构的同时保证了操作安全。

　　这类工作台的使用场景非常灵活，既可以作为独立的作业工位完成零散的冲压压装工序，也可以多台并排布置组成小型的手工生产线，完成小批量产品的组装压装作业，相比重型冲压设备，它的采购和维护成本极低，没有能耗，操作门槛低，新员工只需要简单讲解就可以上手操作，非常适合加工品类多、单批次产量小的加工场景，也适合职业院校的金工实训工位，用来让学生了解手动冲压设备的结构和作业原理，完成基础的金工实操练习。
