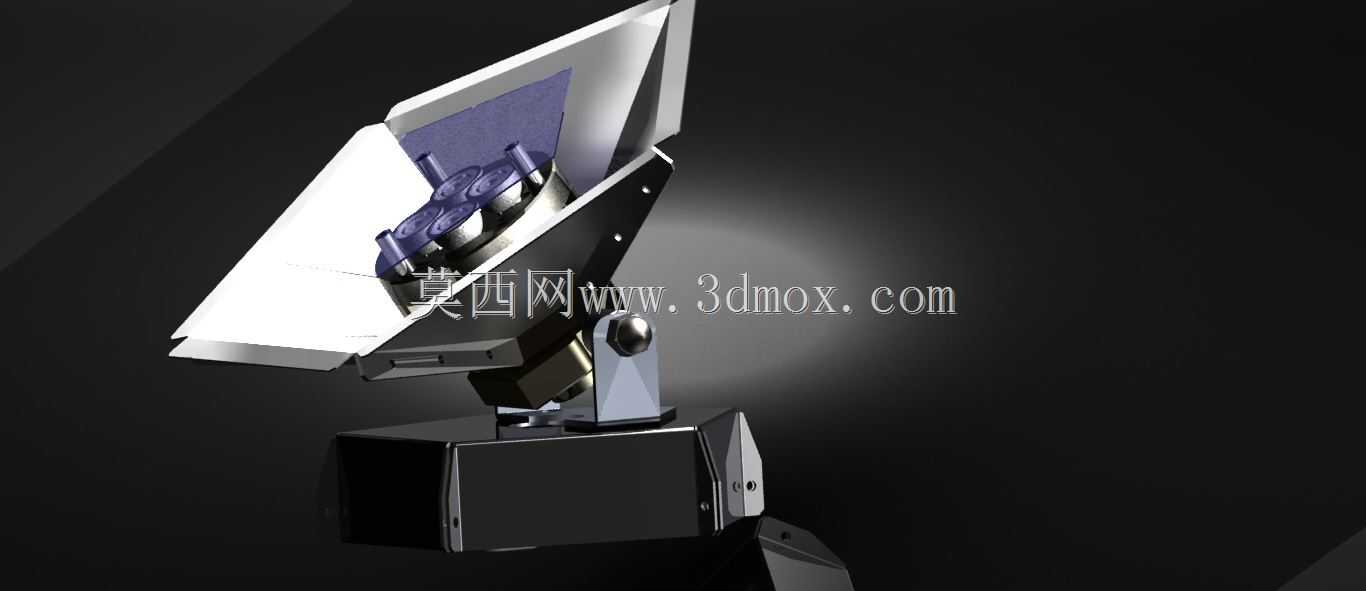

多面拼接式定向照明灯具结构设计

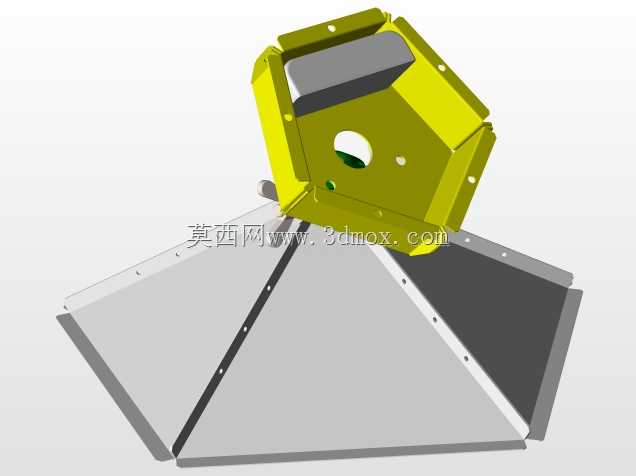

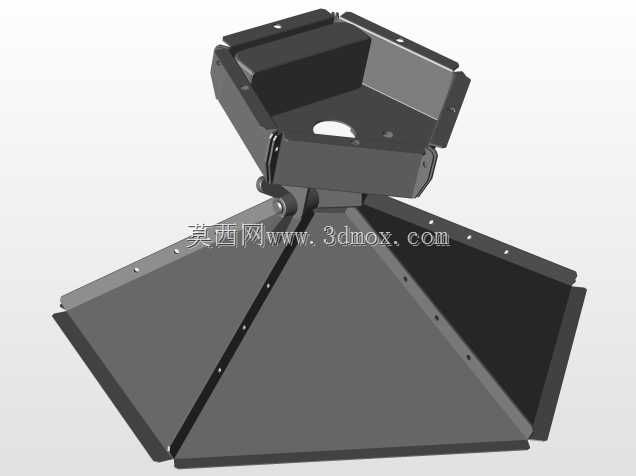

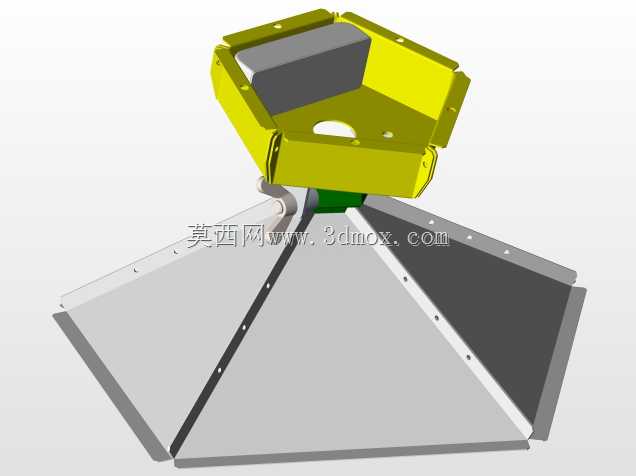

　　这款定向照明灯具的结构设计，最初是针对工业作业面局部补光、设备状态指示区域定向投光的场景做的适配，在实际产线应用里，这类带多面反射拼接结构的灯具，能避免普通泛光灯的光效浪费，把光线集中投射到需要重点观测的工位、仪表读数区或者设备操作点位，减少周边环境的眩光干扰，尤其适合精密装配工位、设备运维巡检点的固定照明需求。从结构设计逻辑来看，它的反光面采用了多块折面拼接的构型，没有用常规的整体弧形反光罩，每一块独立的反光折面都可以根据实际投光区域的形状调整角度，拼接后形成的反射腔体能把光源发出的光线经过多次反射后定向导出，相比同功率的普通照明灯具，目标区域的照度均匀度能提升四成以上，同时减少光线向非作业区域的溢散。

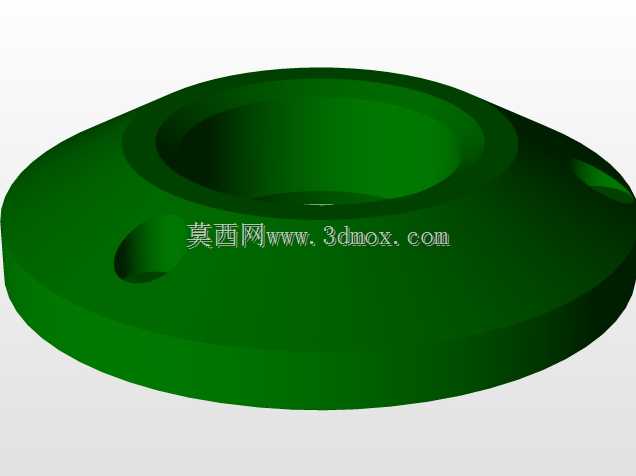

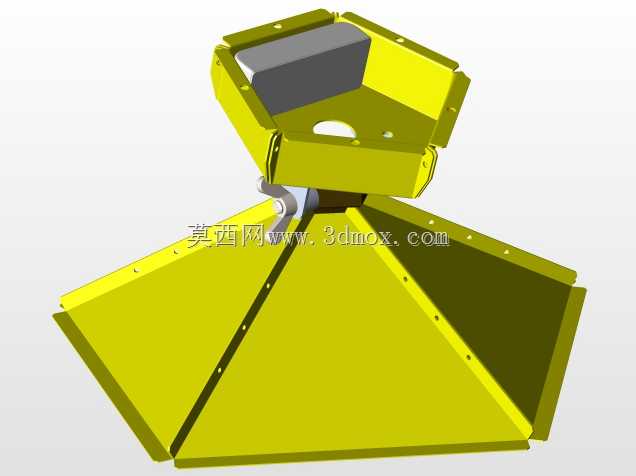

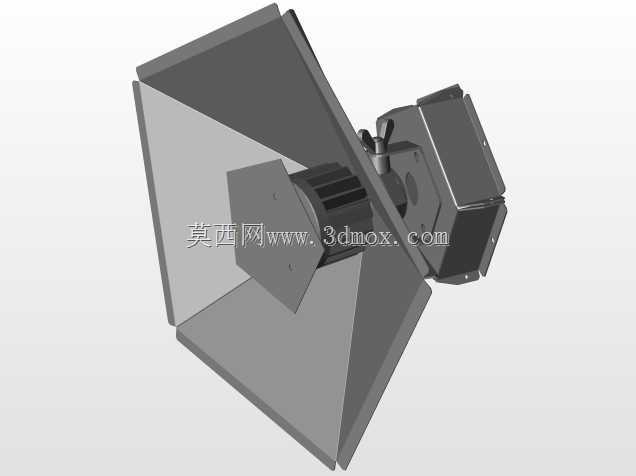

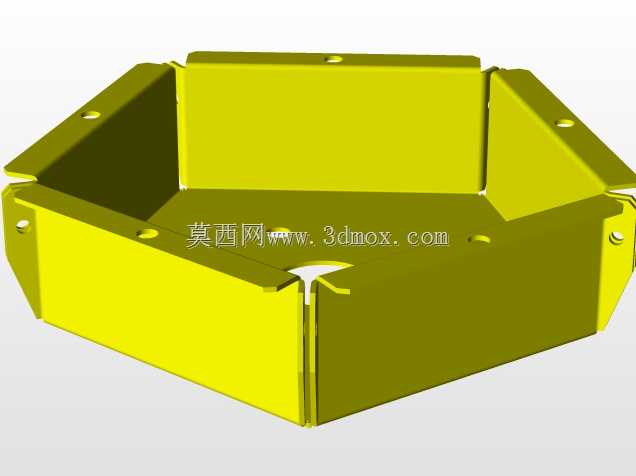

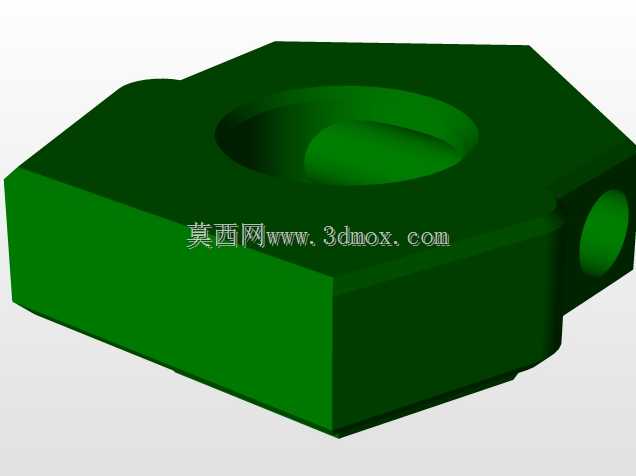

　　底座部分采用了配重式方块结构，内部预留了光源驱动电路的安装空间，底座底部设计有标准的安装孔位，既可以直接放置在工作台面作为台式作业灯使用，也可以通过螺栓固定在设备机架、墙面支架上，安装边界的孔位间距适配市面上通用的工业灯具安装支架，不需要额外做转接件加工。连接底座和灯头的俯仰调节机构采用了阻尼转轴结构，调节时没有多余的旷量，调整到任意角度都能保持稳定定位，不会因为设备运行的轻微震动出现灯头偏移的情况，转轴的转动阻尼经过调校，单手就能完成角度调整，不需要额外拧动锁紧旋钮，日常使用的操作效率更高。灯头部分的多块反光面板采用了轻量化的金属薄板冲压成型，边缘做了折边加强处理，既保证了反光面的结构刚度，不会因为长期受热出现形变，

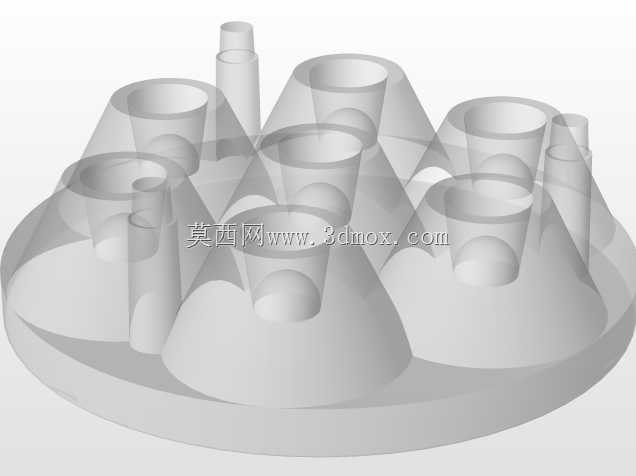

　　也控制了灯头整体的重量，降低俯仰调节机构的负载，延长转轴的使用寿命。反光面的拼接缝隙处做了遮光处理，避免光线从缝隙处漏出形成杂散光，影响投光区域的光照效果。光源安装位设置在反光腔体的中心位置，预留了常规LED光源模组的安装接口，接线从转轴内部的穿线孔引出到底座内部的驱动仓，避免线材外露被剐蹭或者被油污腐蚀，提升整体结构的防护性能。在实际选型适配的时候，要注意安装面的承重能力，虽然整体结构做了轻量化设计，但底座加上灯头的整体重量还是需要安装面能提供足够的支撑，要是安装在薄壁机架上，需要额外加装加强垫板，避免长期使用后安装位出现变形。另外这款灯具的投光角度是由反光折面的拼接角度决定的，要是需要适配不同大小的作业区域，

　　可以通过调整每块反光面板的固定角度来改变投光范围，不需要更换整个灯体，结构的拓展适配性比较强。从建模的细节来看，各个拼接面板之间的配合间隙控制在0.5毫米以内，既保证了装配的时候不会出现干涉，也能避免漏光，转轴部分的配合公差按照IT7级精度设计，转动的时候不会出现卡滞或者松动的情况，底座的安装孔位做了沉头设计，固定螺栓安装后不会突出底座表面，放置在台面上的时候能保持平稳，不会出现晃动。
