点22-250雷明顿步枪弹壳三维建模作品

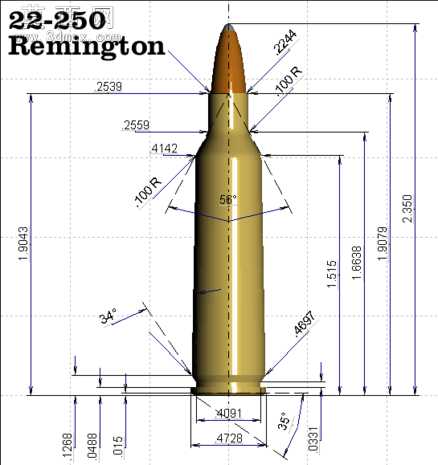

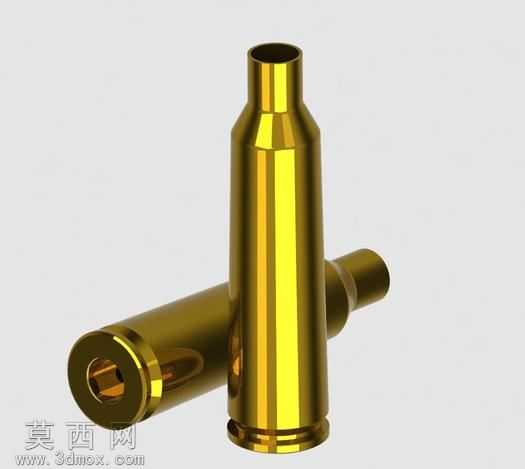

本作品为.22-250雷明顿步枪弹壳的三维建模成果，建模过程以SolidWorks为核心工具，严格参照该型号弹药的真实制式尺寸完成全流程设计。建模初期先梳理弹壳的结构特征：整体为轴对称回转体结构，从底部到口部依次包含底缘、弹壳筒体、斜肩、颈部四个核心功能段，建模时优先采用旋转凸台特征作为基础，先绘制过中心轴线的半剖面草图，精准标注各段的直径、长度、过渡圆角参数，其中底缘的抽壳钩槽、筒体的锥度、斜肩的过渡角度、颈部的收口尺寸均严格匹配实物测量数据，确保结构比例完全符合真实弹药的规格。完成基础实体建模后，对细节特征进行优化处理：底火室的凹陷结构、弹壳内部的容纳空腔通过旋转切除特征实现，口部的薄壁厚度、底缘的倒角均做了精细化调整，避免出现尖锐棱角或壁厚不均的问题，保证模型的结构合理性。材质与渲染阶段，为还原黄铜弹壳的金属质感，选用高光泽度的黄铜材质球，调整金属度、粗糙度参数模拟黄铜经加工后的光亮表面效果，同时添加环境反射贴图，让弹壳表面的光影过渡更自然，呈现出真实金属构件的反光特性；渲染时采用柔和的侧光角度，突出弹壳各段的轮廓转折与曲面流畅度，将两个弹壳以交叉摆放的角度布置在场景中，既展示直立状态下的整体外形，也呈现横放状态下的底缘与筒体细节。整个建模过程遵循参数化设计逻辑，所有尺寸均可通过编辑草图参数快速调整，既保证了模型的尺寸精度，也为后续的结构修改、衍生设计提供了便利，模型整体曲面顺滑无破面，特征层级清晰，可直接用于枪械结构演示、弹药原理教学或相关文创场景的素材使用。
