带减震支架侧装式万向脚轮结构

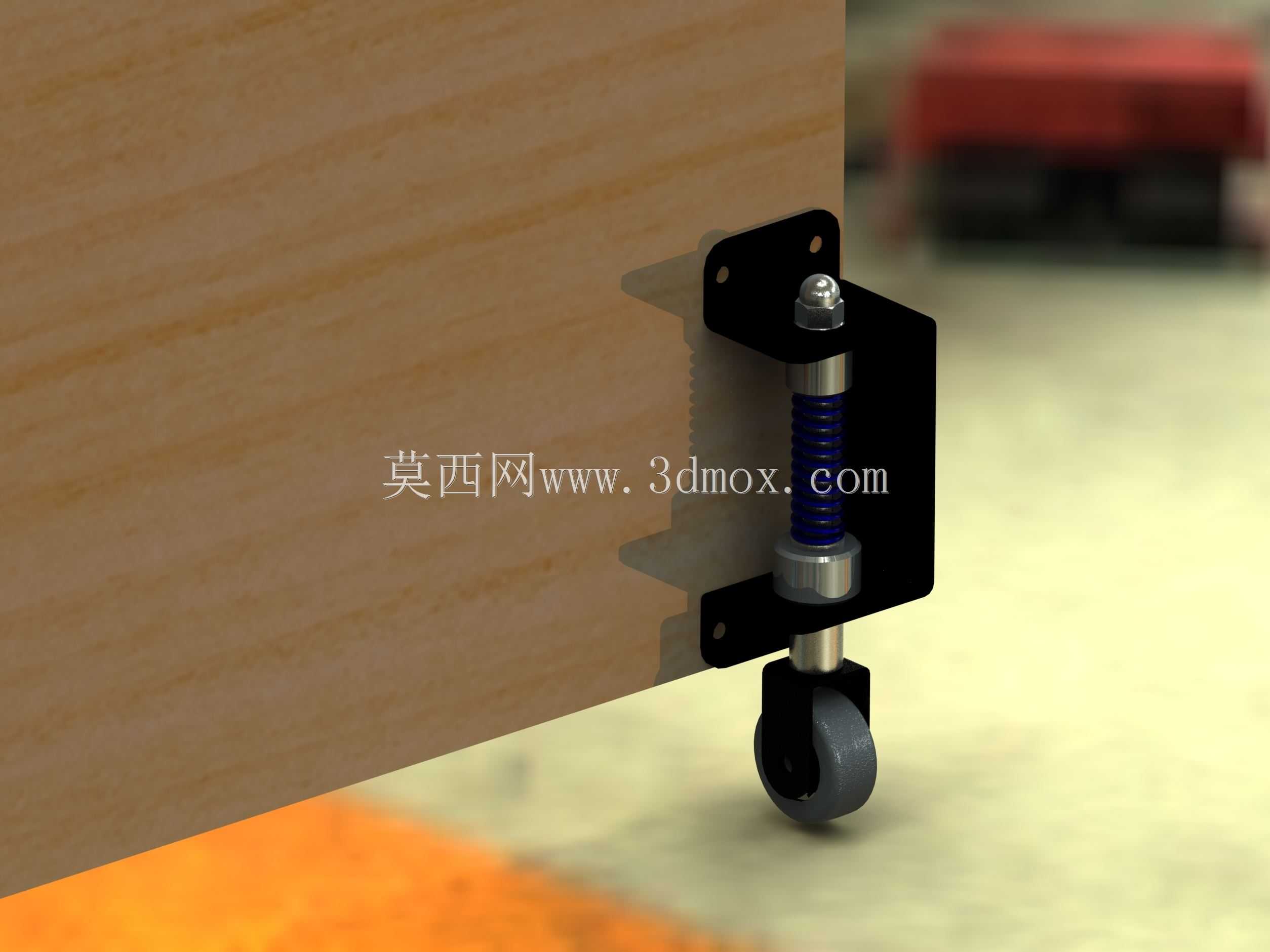

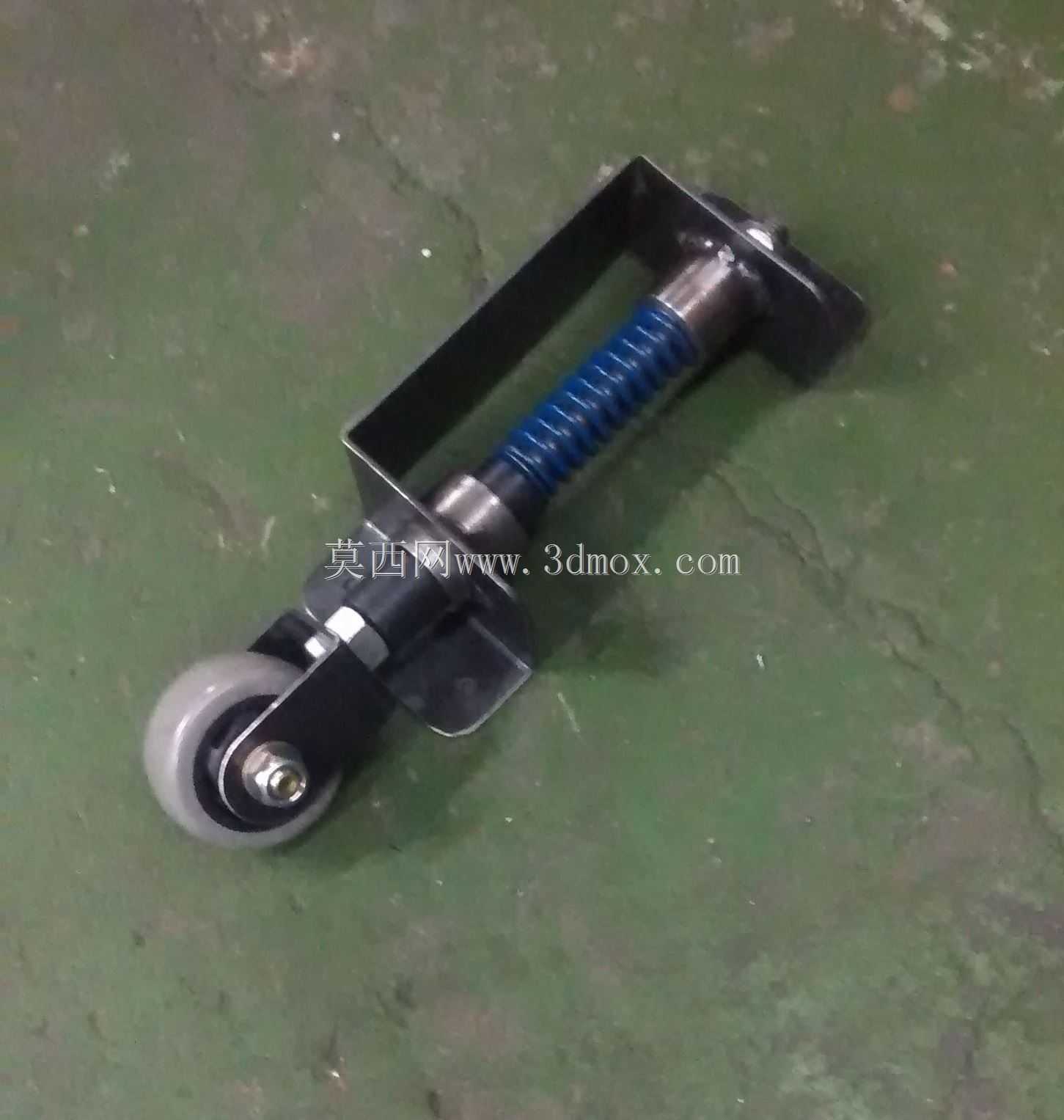

　　日常做设备移动结构设计的时候，很多场景下没法在设备底板底部正装脚轮，比如柜体侧边预留安装位、设备底部空间被管线或内部结构占满、需要抬高设备离地间隙的场合，这类侧装式带减震的万向脚轮就刚好适配这类安装需求。先从实际应用场景说，这类脚轮常见于中小型木质或金属柜体、移动式实验台架、轻型周转推车、可移动工位操作台的侧边安装位，尤其是那些底部没有平整安装面、需要从侧立面固定支撑结构的设备，不用额外在底部焊接安装支架，直接利用设备侧立面的板材就能完成固定，能省不少结构改造的工作量。

　　从功能特性上看，这款脚轮集成了减震缓冲结构，中间的弹性元件可以在设备推移经过不平整地面、车间接缝、小坡度门槛的时候，吸收地面传来的冲击振动，避免设备内部的精密元件、易碎物料因为颠簸出现移位或者损坏，相比普通刚性脚轮，推移的时候手感更平顺，也能降低滚轮和地面硬接触产生的噪音，适合对环境噪音有要求的车间、实验室场景。万向结构的设计可以让脚轮水平360度自由回转，推移设备的时候转向不需要额外抬升调整，小空间内移位转向都很灵活，不会出现卡滞别劲的情况。

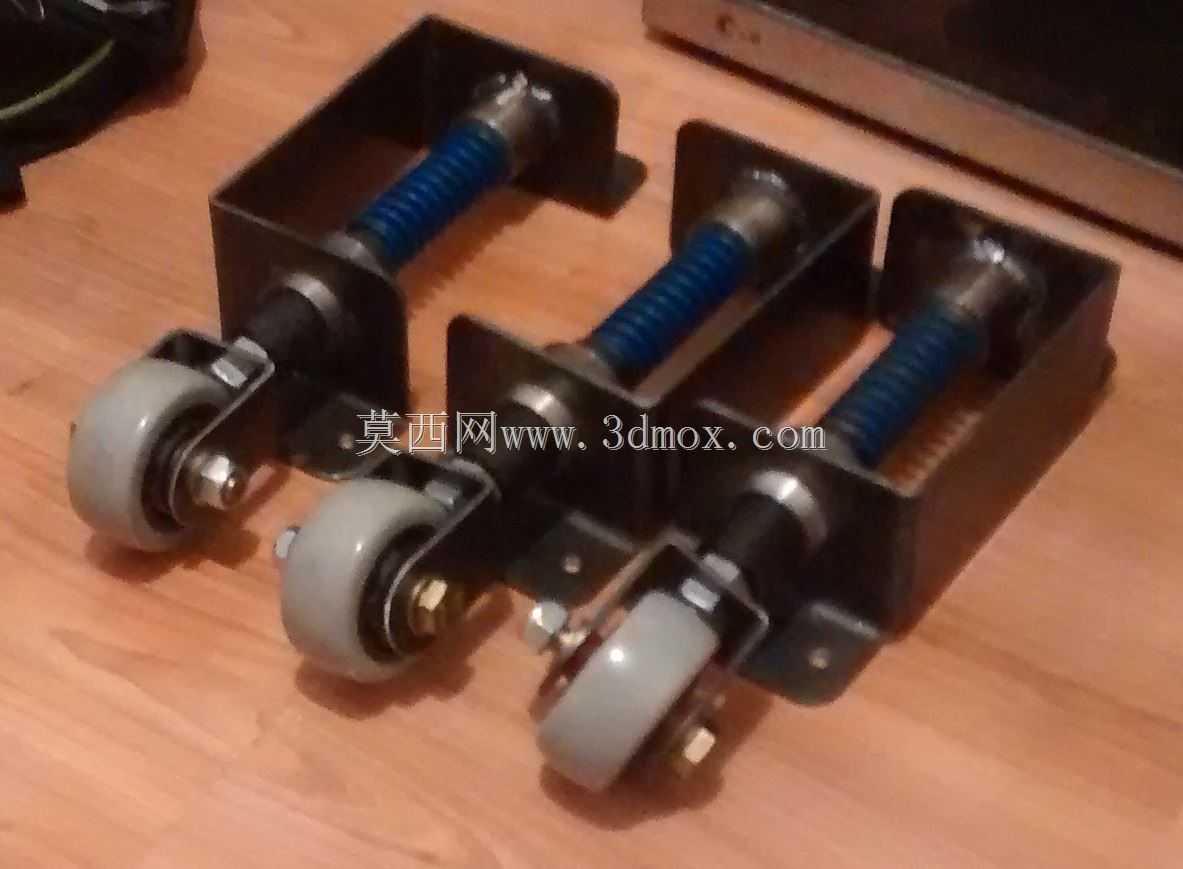

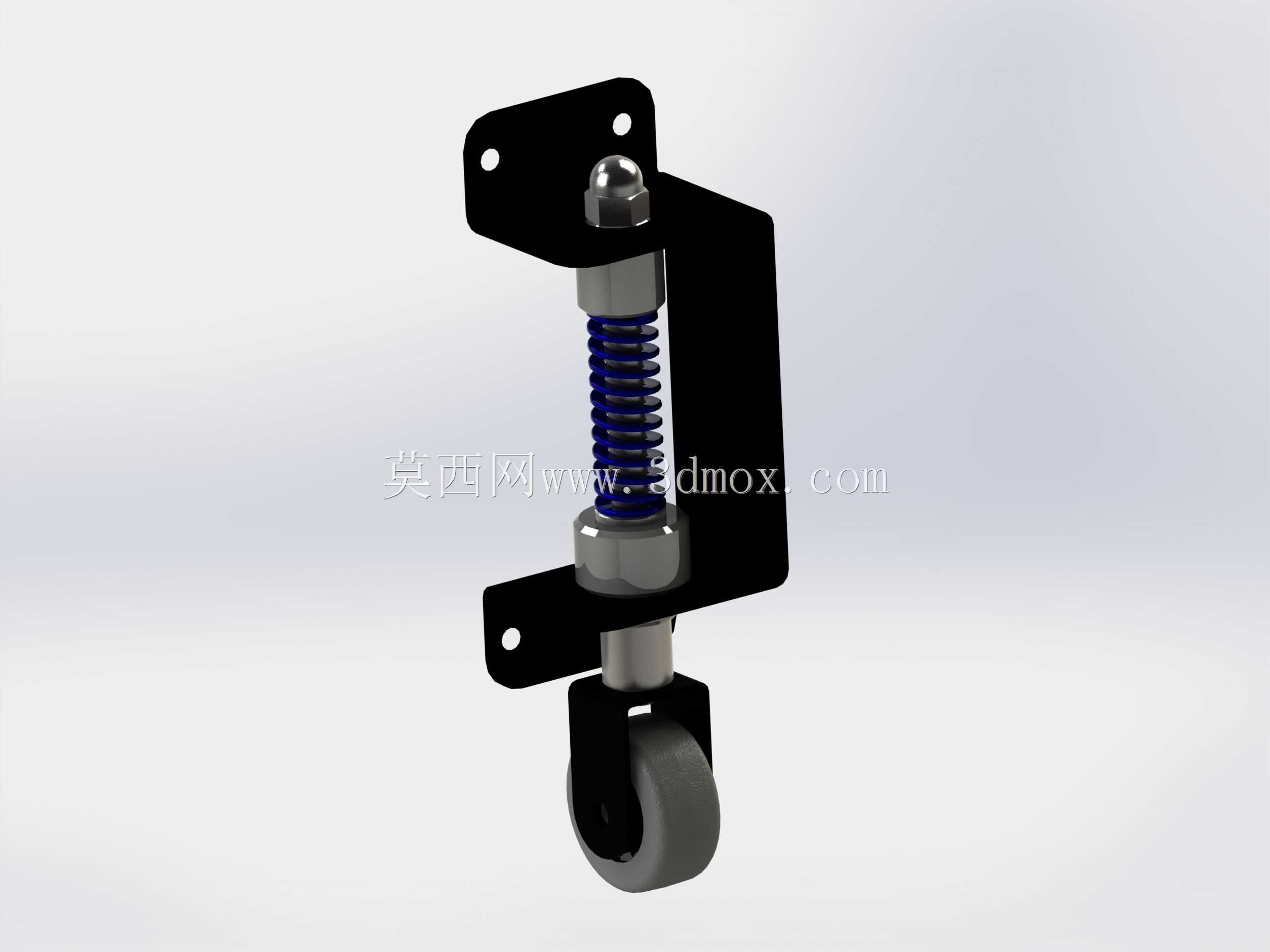

　　说下设计思路，整个组件采用L型折弯安装支架，两个安装面分别对应设备侧立面和底面？不对，看结构是支架上预留了两个安装孔位，都是布置在垂直于地面的安装立面上，安装的时候只需要在设备侧立面的对应位置打两个安装孔，用螺栓穿过孔位锁紧就能完成固定，不需要在设备底面加工安装孔，对于已经完成内部装配、底面没法后期开孔的成品设备改造特别友好。支架中间的减震元件做了上下限位结构，上下两端都有金属挡片限制弹性元件的压缩行程，避免过载的时候弹性元件被压溃失效，也能防止侧向受力的时候弹性元件出现歪斜偏移，保证滚轮始终垂直贴合地面。滚轮部分采用耐磨的硬质轮面，硬度适中，既可以在环氧地坪、水泥地面、瓷砖地面等常见工业地面滚动，也不会过度刮伤地面涂层，轮面和支架之间的回转副做了间隙配合，转动的时候阻尼均匀，不会出现松旷或者转不动的情况。

　　再讲安装边界和尺寸相关的设计要点，安装的时候首先要确认设备侧立面的板材厚度，至少要能承受螺栓锁紧的压力，不会因为锁紧力出现板材变形，一般建议安装位的板材厚度不低于3mm，如果是木质板材的话要在安装位预埋金属螺母或者加厚衬板，避免长期受力后安装孔松脱。安装孔的中心距要和支架上的孔位严格对应，两个孔的连线要保持垂直于地面，保证支架安装后处于竖直状态，滚轮的受力方向和重力方向一致，避免出现偏载导致滚轮单侧磨损加快。离地高度的设计上，支架安装完成后，滚轮最低点到设备底面的间隙要预留至少5mm的余量，防止地面有凸起的时候设备底面剐蹭地面，同时减震元件的最大压缩行程要控制在10mm以内，避免压缩到底的时候支架直接和地面硬接触。滚轮的宽度和直径选型要匹配设备的单轮承重，这款轻型结构的单轮承重适合在50kg以内的轻型设备上使用，如果是更重的设备需要加大轮径、增加支架板材厚度，同时升级减震元件的刚度。

　　实际选型建模的时候还要注意，支架的折弯处要做圆角过渡，避免应力集中导致长期受力后折弯处开裂，焊接位置要做满焊处理，不能有虚焊，表面做喷塑或者镀锌防锈处理，适应车间潮湿或者有轻微腐蚀的使用环境。滚轮的轴承部分要预留润滑空间，长期使用后可以加注润滑脂，降低转动阻力，延长使用寿命。另外侧装的结构要考虑受力的力矩问题，因为安装点在侧立面，设备的重力会对安装螺栓产生倾覆力矩，所以螺栓的强度等级不能太低，至少要选用8.8级以上的螺栓，配合平垫和弹垫锁紧，防止长期震动后螺栓松动。如果设备需要经常推移，还可以在支架上选配刹车结构，踩下刹车后可以锁死滚轮的转动和万向回转，让设备停在指定位置不会滑移，满足工位固定的使用需求。
