手动台式辊压卷板弯圆机构

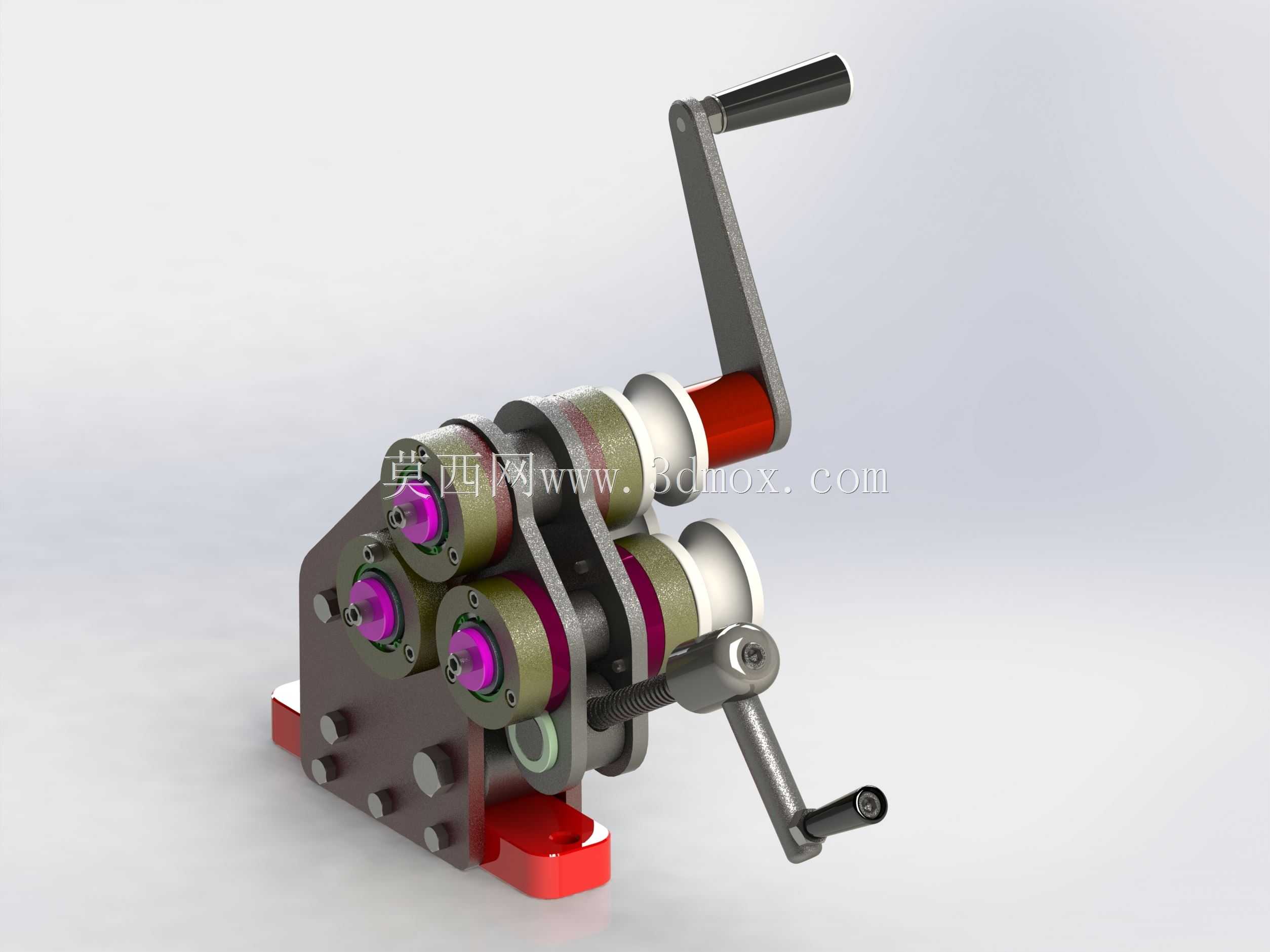

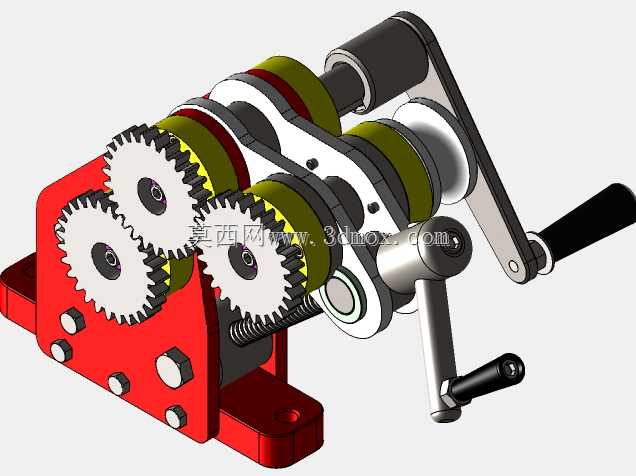

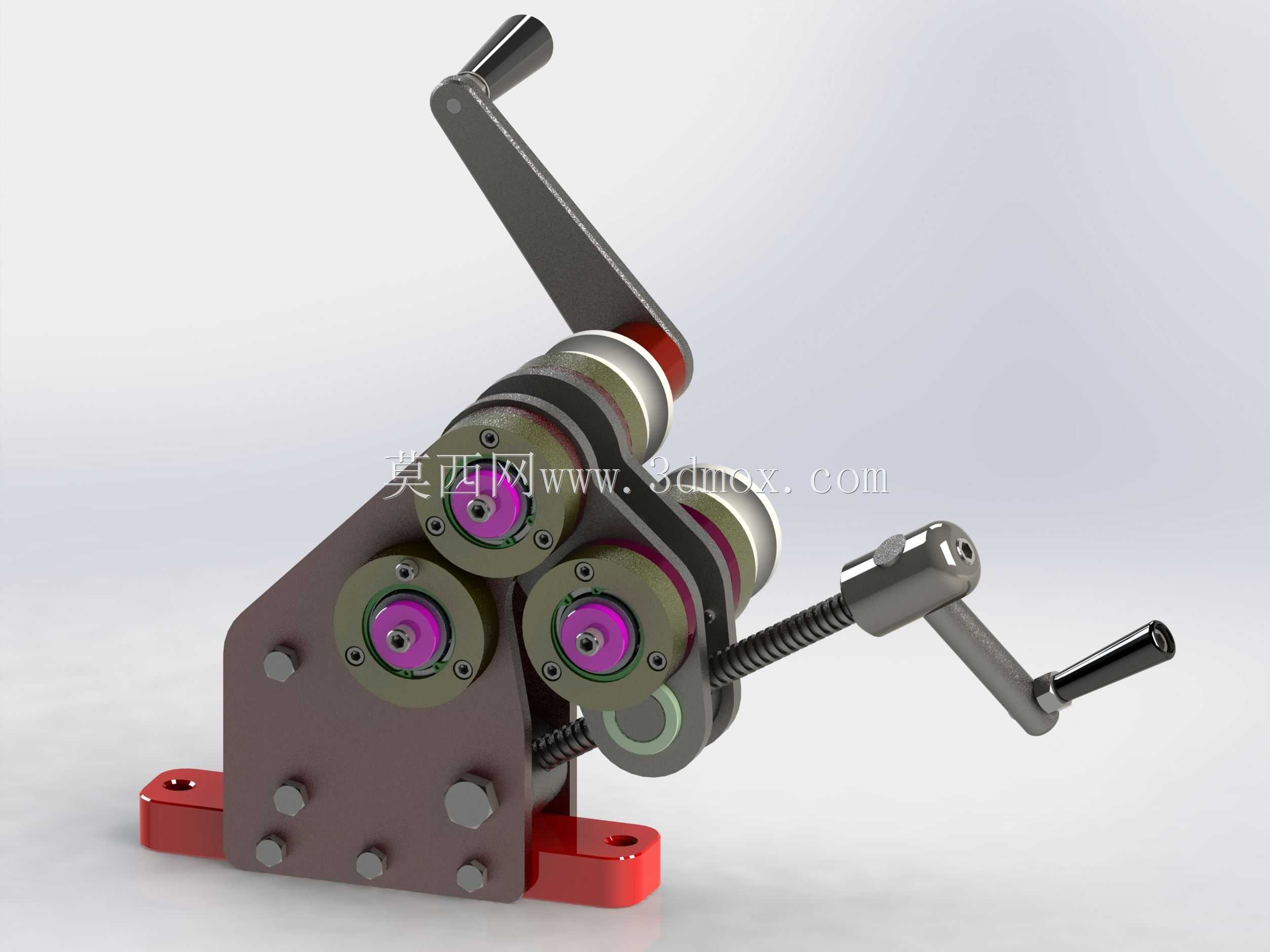

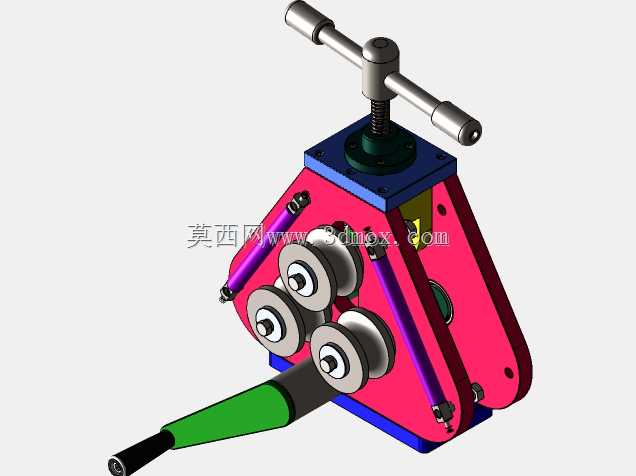

　　这款手动台式辊压加工机构，主要面向小型加工工坊、维修站点、教学实训场景的小规格金属型材与薄板成型作业，无需外接动力源，完全依靠手动摇臂输入扭矩完成加工动作，适合无电力供应的野外抢修场景、小批量多品种的零散加工需求，以及职业院校金工实训的钣金成型教学演示。从结构功能来看，设备核心采用三级圆柱直齿轮啮合传动，将摇臂输入的低转速大扭矩传递至三根平行布置的辊轴，其中两根下辊轴为固定支撑辊，表面做滚花防滑处理，上辊轴可通过侧方的手拧调节机构调整下压量，以此适配不同厚度的加工材料与不同弯曲半径的成型需求，可完成薄钢板卷圆、小圆钢弯弧、小型角钢弯折等常见冷弯成型工序，加工材质覆盖普通热轧钢板、冷轧薄板、小型铜合金型材，针对1mm以下厚度的铝板、

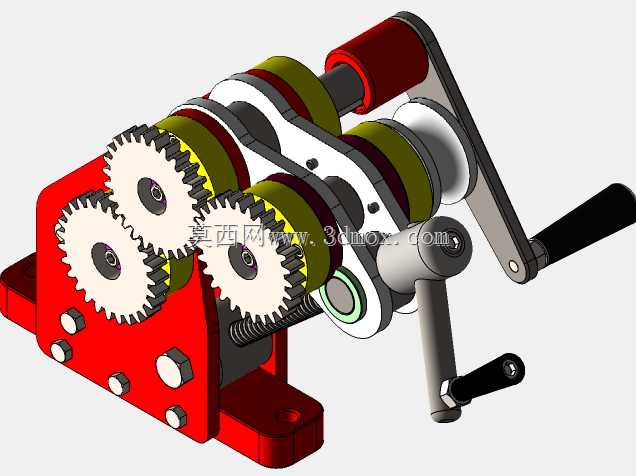

　　黄铜板也可实现无划伤成型。设计阶段优先考虑了手动操作的力臂匹配，摇臂长度经过扭矩核算，在加工1.5mm厚度Q235钢板时，操作人员施加在摇柄上的力不超过150N，符合常规成年男性的持续操作施力范围，避免操作力过大导致的劳动强度过高问题；齿轮组采用闭式侧板安装结构，所有传动齿轮都夹在两块平行的红色涂装安装侧板之间，侧板通过内六角圆柱头螺钉与底部安装基座连接，既保证了齿轮啮合的同轴度精度，也能避免加工过程中金属碎屑飞入啮合齿面造成卡滞或齿面磨损。辊轴与侧板的连接位置设置了含油滑动轴承，无需频繁加注润滑脂即可保证长期转动顺畅，适配手动设备低维护成本的使用需求。安装边界方面，设备整体采用台式安装结构，底部基座设置两个沉头安装孔，

　　可通过M10膨胀螺栓固定在木质或钢制工作台面上，安装后设备整体突出工作台面的高度不超过220mm，横向占用工作台面尺寸约280mm×160mm，不会过多占用工位操作空间；摇臂转动的最大回转半径为180mm，安装时需在设备摇臂侧预留至少200mm的操作空间，避免摇臂转动过程中与周边工装、物料发生干涉。设备的进料端没有设置额外的导向托板，加工长度超过300mm的长型材时，可自行搭配简易托料架使用，出料端与辊轴中心齐平，成型后的工件可直接顺着辊轴切线方向取出，不会出现出料卡滞问题。从实际使用的细节来看，上辊轴的调节机构采用梯形螺纹传动，具备自锁特性，调整好下压量后不会因为加工过程中的反作用力出现回退，保证同一批次工件的弯曲半径一致性；

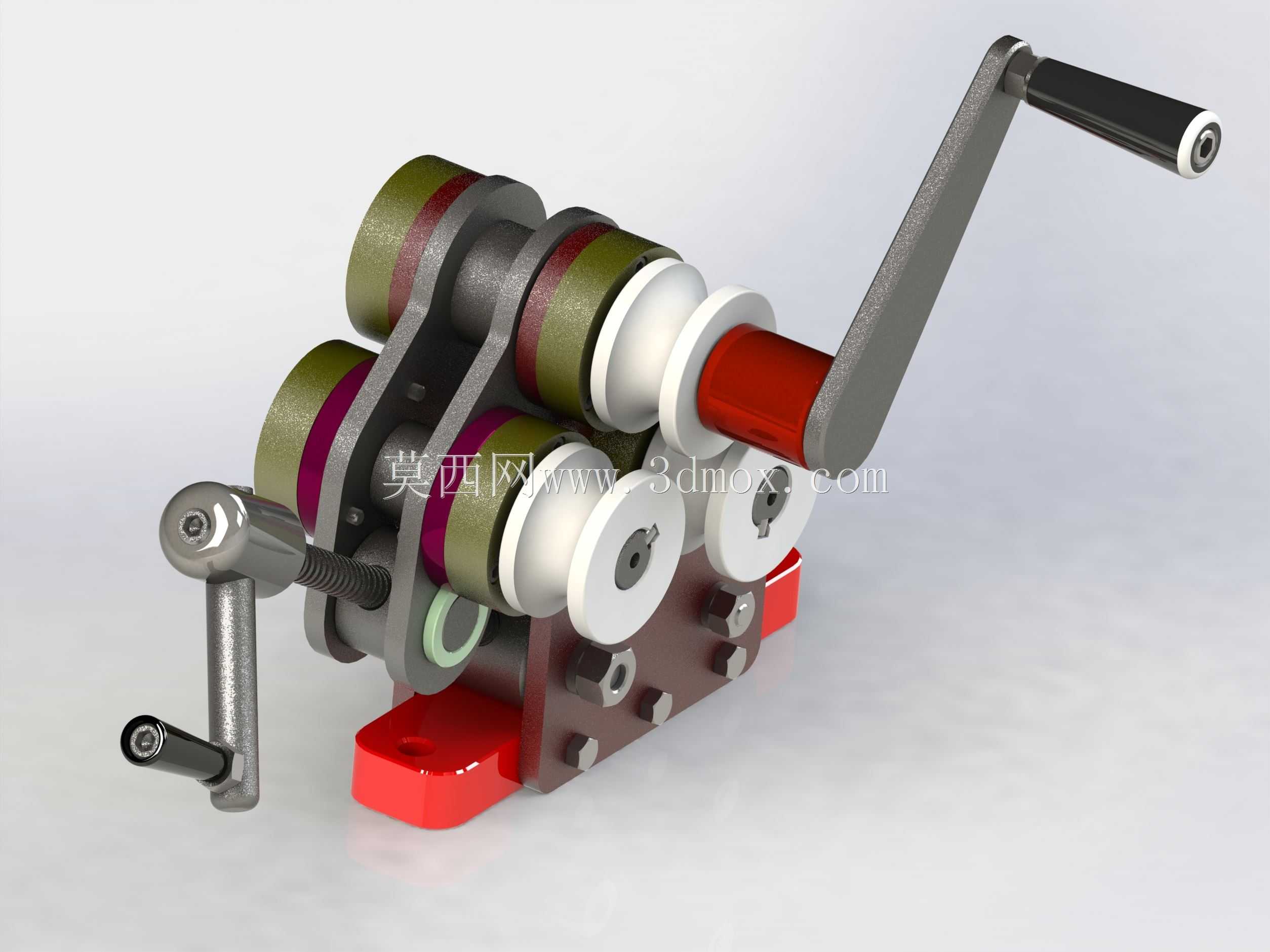

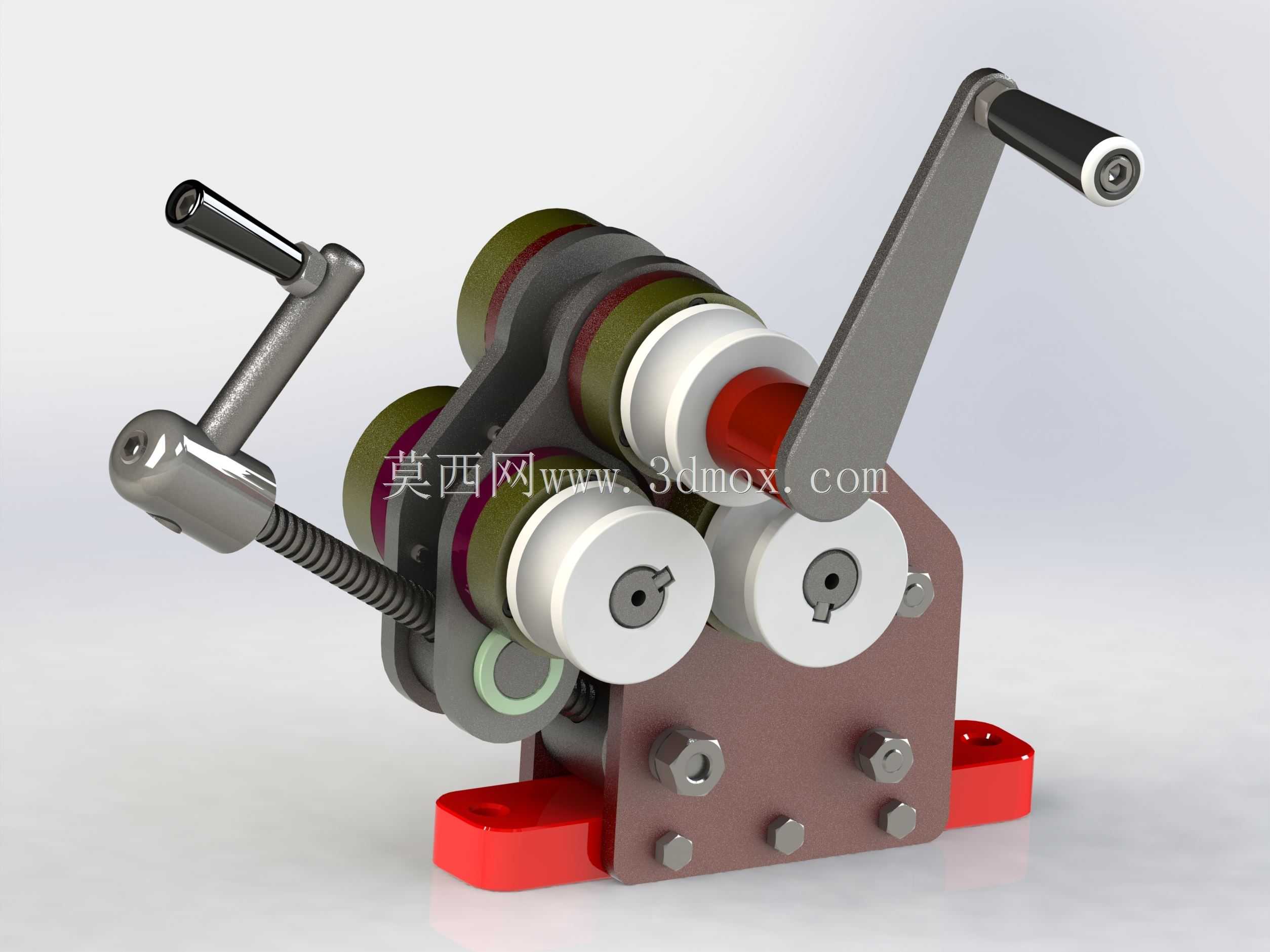

　　摇柄位置套有防滑橡胶套，长时间操作不易磨手，侧方的短手柄用于上辊轴的快速抬升，在完成整圈卷圆后可扳动该手柄抬起上辊轴，方便将卷制成型的筒状工件从辊轴上取出，无需反向转动摇臂退料，大幅缩短单件加工的辅助时间。齿轮传动比设置为1:4.2，摇臂转动一圈，下辊轴转动约4.2圈，送进速度匹配手动操作的节奏，不会出现送进过快导致的型材打滑或弯曲褶皱问题；所有外露的金属棱边都做了R2倒角处理，操作过程中不易划伤操作人员，符合手动操作设备的安全设计要求。针对不同加工材料的适配性，辊轴表面的滚花深度控制在0.3mm，既保证足够的摩擦力带动型材进给，也不会在软质金属表面留下过深的压痕，加工装饰用黄铜薄板时，可在辊轴表面包裹一层0.1mm厚的聚酯薄膜，即可实现无压痕光洁成型。设备的整体结构没有易损的电子元件，所有零部件都为常规机械加工件，齿轮采用45号钢调质处理，齿面硬度达到HB220-250，正常使用情况下齿面寿命可达5年以上，侧板与基座采用Q235钢板焊接后铣削加工，安装面平面度控制在0.1mm以内，保证辊轴安装后的平行度误差不超过0.05mm，避免加工过程中出现型材跑偏、弯曲半径不均的问题。
