索波特传动连接臂结构三维设计

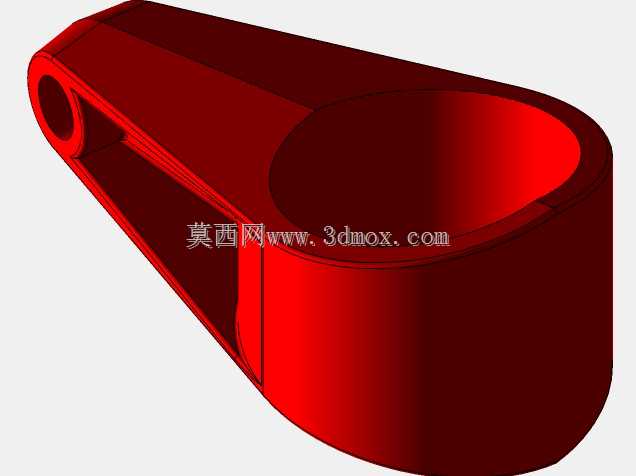

　　该构件属于传动系统中的铰接连接类零件，常见于中小型往复传动机构、轻工设备的连杆传动单元以及部分检测设备的执行端连接部位，主要承担动力传递过程中的扭矩传导、运动轨迹约束功能，在工作过程中需要承受周期性的交变拉压载荷，同时要保证铰接转动过程中的同轴度精度，避免运动卡滞或异常磨损。从结构设计来看，零件整体采用长悬臂式布局，一端为带通孔的铰接端，用于与固定销轴或驱动端轴件配合，内孔表面需要满足较高的圆柱度要求，装配后可实现绕轴的定轴转动；另一端为大尺寸筒状容纳腔，用于嵌套配套的执行端轴套或联动构件，腔体内壁设置有定位止口结构，可保证配合件安装后的轴向定位精度，避免传动过程中出现轴向窜动。设计过程中首先需要明确两端铰接中心的中心距参数，

　　这一尺寸直接决定了传动机构的行程与运动轨迹，中心距公差需要控制在合理范围内，否则会导致整个连杆机构出现运动死点或干涉问题。零件的臂身部分采用变截面过渡设计，从铰接端到筒状端逐步加厚，既可以优化应力分布，避免应力集中在转角位置，又能在保证结构强度的前提下尽可能减少零件自重，降低传动过程中的惯性负载。臂身侧面设置有加强筋结构，沿臂身长度方向布置，可提升悬臂结构的抗弯曲变形能力，在承受峰值载荷时不会出现臂身挠曲变形超差的问题。安装边界方面，铰接端的通孔直径需要与配套销轴的尺寸形成间隙配合，配合间隙控制在0.02mm-0.05mm区间，既保证转动灵活性，又避免间隙过大导致的传动冲击；筒状容纳腔的内径尺寸需要与配套嵌套件形成过渡配合，

　　装配后可通过紧定螺钉或键连接实现周向固定，防止相对转动。零件的整体外轮廓需要做倒圆角处理，所有锐边倒钝，既可以避免装配过程中划伤操作人员，也能减少热处理过程中的应力集中风险，提升零件的疲劳强度。在实际应用场景中，这类零件常替代传统的分体式连杆结构，一体化的设计减少了装配环节的累积误差，同时提升了整体结构的刚性，适合在中低速、中等载荷的传动工况下使用，比如轻工包装设备的送料机构、检测仪器的样品夹持传动单元、小型自动化设备的执行端联动结构等场景。设计时还需要考虑零件的加工工艺性，整体结构适合采用铸造成型后再进行机加工的工艺路线，铰接端内孔和筒状腔体内壁作为关键配合面，需要预留足够的加工余量，在粗加工后进行时效处理消除内应力，

　　再进行精加工保证尺寸精度。臂身的非配合面可保留铸造后的表面状态，减少不必要的加工工序，控制制造成本。在装配验证环节，需要重点检查两端铰接孔的平行度误差，若平行度超差会导致装配后转动阻力过大，长期运行会出现铰接部位的偏磨问题，缩短零件的使用寿命。同时要验证臂身在额定载荷下的变形量，确保变形量在设计允许范围内，不会影响传动精度。
