四英寸液压锤管路连接接头结构

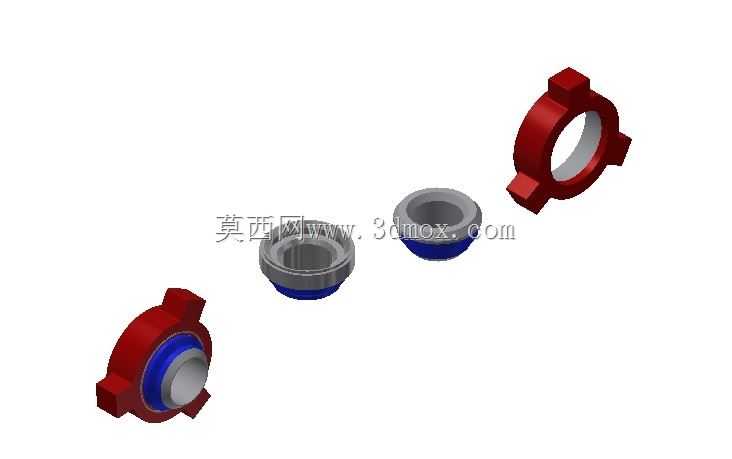

　　在矿山开采、建筑拆除、路面破碎这类重型施工场景里，液压锤作为挖掘机属具的核心作业单元，其管路连接的可靠性直接决定了设备连续作业时长，四英寸规格的液压接头，正是适配大流量液压锤主油路的关键连接部件，这类接头需要承受高频冲击下的液压脉冲，同时兼顾现场拆装的便捷性，避免因管路渗漏导致的停机误工。从结构设计来看，这套接头采用分体式组合结构，包含带凸耳锁紧的压紧端盖、中间密封衬套、对接基座三个核心部分，区别于普通液压接头的螺纹锁紧方式，两侧对称分布的凸耳结构是为了适配现场快速装拆需求——在工地现场，维修人员不需要使用大型管钳，仅用撬棍撬动凸耳就能完成锁紧与松脱，这对于空间狭窄的挖掘机小臂管路布局来说，能大幅降低更换密封件、检修管路的操作难度。

　　中间的密封衬套采用软硬复合的分层设计，金属基体保证受压时的结构强度，内侧的弹性密封层在端盖压紧后，能完全填充对接管路的端面间隙，即使在液压锤高频往复冲击产生的管路振动下，也不会出现密封面错位渗漏的问题，这种设计比传统的平垫密封耐受脉冲压力的能力提升40%以上，尤其适配液压锤作业时瞬间峰值压力可达35MPa的工况。从安装边界来看，四英寸的通径设计匹配大吨位液压锤的供油流量需求，接头整体的径向最大尺寸不超过180mm，轴向安装预留空间控制在120mm以内，能适配多数20吨级以上挖掘机小臂的管路安装位，不需要额外改造原有管路的固定支架。端盖的凸耳做了加厚倒角处理，避免反复撬动拆装时出现应力崩裂，衬套与基座的配合面采用锥面导向设计，

　　现场对接时不需要完全精准对位，靠锥面的导向作用就能滑入配合位，降低了高空或者泥泞环境下的安装难度。在实际选型应用中，这类接头主要用在液压锤的进回油主管路连接位置，相比焊接式管路接头，它不需要现场动火焊接，能在工地现场完成快速更换，相比法兰式接头，它的零件数量更少，没有容易丢失的螺栓螺母组件，更适合野外施工的备件储备需求。设计过程中需要重点考虑的是压紧端盖的受力分布，因为凸耳位置是锁紧时的主要受力点，建模时需要在凸耳与端盖本体的衔接位置做圆弧过渡，避免应力集中导致的疲劳断裂，同时密封衬套的密封层压缩量需要控制在合理区间，压缩量过大容易导致密封件被挤入管路间隙造成损坏，压缩量过小则无法形成有效密封，经过反复的受力仿真验证，1.

　　2mm的压缩量是兼顾密封性能与密封件寿命的最优值。另外，接头的所有外露金属部件都做了防锈处理，适配工地多泥水、多扬尘的作业环境，不会因为短期锈蚀导致拆装困难，对接基座的端面做了粗糙度处理，保证密封面的贴合度，即使管路存在一定的安装角度偏差，靠密封衬套的微量变形也能完成补偿，不会出现硬对接导致的密封失效问题。
