星型排布行星齿轮传动机构结构设计

项目分类:齿轮 发布时间:2022-03-16 ID:576115
  • 星型排布行星齿轮传动机构结构设计
  • 星型排布行星齿轮传动机构结构设计
  • 星型排布行星齿轮传动机构结构设计
  • 星型排布行星齿轮传动机构结构设计
  • 星型排布行星齿轮传动机构结构设计
  • 星型排布行星齿轮传动机构结构设计

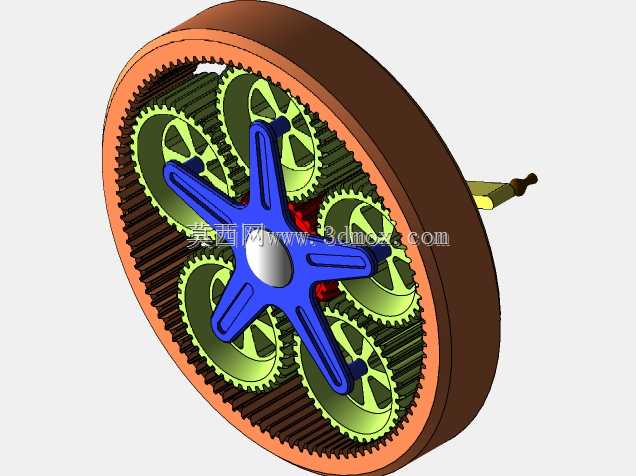

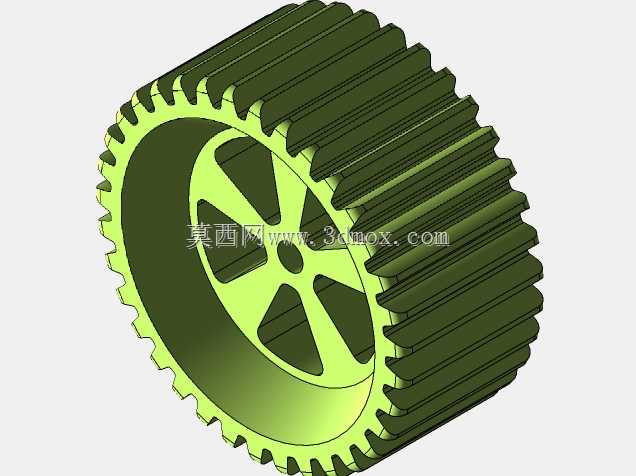

  这套行星轮系结构采用内齿圈固定、太阳轮输入、行星架输出的经典NGW构型,六组行星轮沿太阳轮周向均匀排布,相比常规3-4行星轮的同规格轮系,单齿啮合载荷被进一步分摊,在同等输出扭矩要求下可有效压缩齿宽尺寸,适配安装轴向空间受限的传动场景。从实际工程应用来看,这类多行星轮排布的结构常出现在精密伺服传动末端、小型天文观测设备的角度调节机构、低背隙减速模组中,依靠多齿同时啮合的特性降低传动回差,提升输出端的运行平稳性,避免低速重载工况下出现的啮合冲击问题。

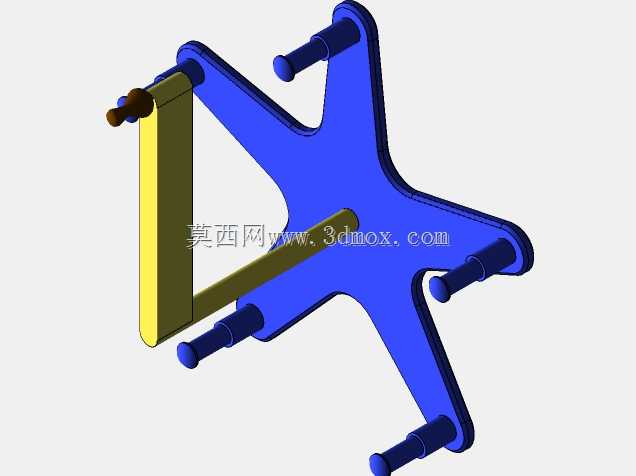

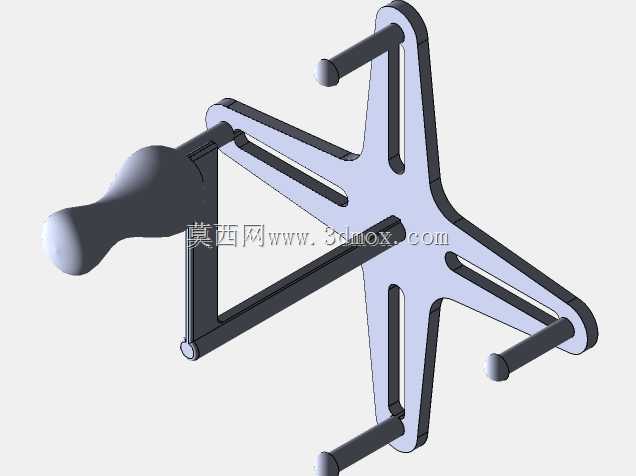

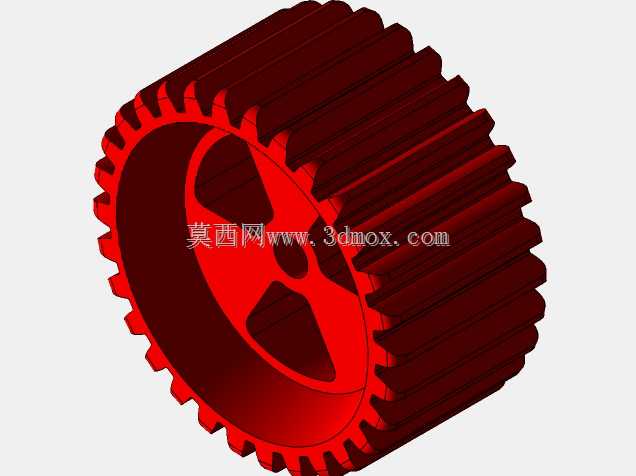

  设计过程中首先要约束的是各轮的啮合边界,内齿圈的齿顶圆与行星轮齿顶圆之间需要预留0.2-0.5mm的径向间隙,避免多行星轮安装时出现齿顶干涉,同时行星轮的销轴与行星架安装孔采用H7/p6的过渡配合,保证销轴定位精度的同时,预留行星轮内部滚针轴承的安装空间。太阳轮采用浮动安装设计,没有额外的径向定位约束,依靠六个行星轮的啮合反力自动找正中心,抵消部分零件加工带来的齿距累积误差,降低轮系运行过程中的偏载问题。蓝色星型行星架的六个支臂采用等强度设计,支臂截面从中心安装座向外逐渐收窄,在保证结构刚度的前提下尽可能降低转动惯量,适配需要频繁正反转的伺服传动场景,减少启停过程中的动态冲击。

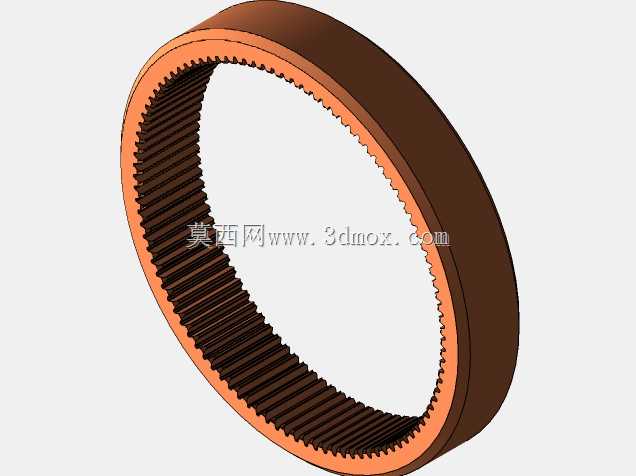

  从安装边界来看,整套轮系的径向尺寸由内齿圈的外径决定,输入轴从太阳轮中心延伸出轮系端面,输出端与行星架中心的安装孔同轴,安装时需要保证内齿圈的固定端面与输入输出轴的垂直度公差在0.02mm以内,避免轮系运行过程中出现偏磨。内齿圈外侧的棕色壳体兼具防护与固定功能,壳体端面预留的安装孔位可直接与设备基体连接,不需要额外设计转接法兰,减少装配环节的累积误差。轮系内部的行星轮与销轴之间预留了润滑脂存储腔,装配时填充低温润滑脂即可满足长期免维护运行的要求,不需要额外设计油路润滑结构,简化了整套传动单元的外围配套设计。

  实际选型应用时需要注意,这类多行星轮结构不能同时固定内齿圈与行星架,否则会出现轮系锁死无法转动的问题,需要根据实际传动比需求选择固定件:固定内齿圈时可获得较大的减速比,适合大扭矩输出场景;固定行星架时可获得反向的增速输出,适合小扭矩高转速的传动场景;固定太阳轮时可获得直接的动力分流输出,适合多末端同步驱动的设备结构。轮系的齿形采用渐开线圆柱直齿设计,加工工艺成熟,不需要专用的螺旋齿加工设备,普通滚齿、插齿设备即可完成所有齿轮零件的加工,制造成本相比同参数的斜齿行星轮系更低,适合批量生产的通用传动场景。行星架的支臂上预留了行星轮装配的避让缺口,装配时可先将所有行星轮与销轴预装在行星架上,再整体装入内齿圈与太阳轮啮合,降低装配难度,不需要额外设计专用工装即可完成整套轮系的组装,适合小批量定制化的设备配套需求。
