多圆盘轴式搅拌作业部件结构设计

　　在化工、食品加工、市政污泥处理、粉体改性等涉及多相介质混合的工况里，轴式搅拌部件的结构合理性直接决定整线的混合效率与运行稳定性，这款多圆盘结构的轴式搅拌件，正是针对中高粘度介质的轴向、径向复合混合需求开发的结构方案。从实际落地的工况适配性来看，这类结构常被用在稠状物料输送混合段、污泥干化前的调质搅拌仓、高浓度浆料的连续混合工序里，区别于常规的桨叶式、涡轮式搅拌结构，圆盘式的桨叶布局不会对高粘度介质形成过大的剪切阻断，反而能依托连续排布的圆盘结构，在转动过程中带动介质形成层流状态下的有序翻动，避免局部物料滞留结团的问题。

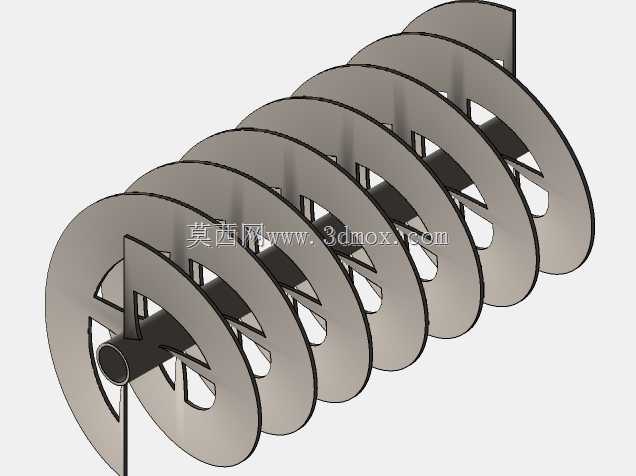

　　从结构设计逻辑来看，整个部件以中心贯通的空心搅拌轴作为承载基体，所有圆盘桨叶均通过径向的支撑肋板与中心轴焊接固定，每片圆盘并非完整的整圆结构，而是在盘面开设了对称的扇形过流缺口，这个细节设计是经过多轮流场验证确定的：当搅拌轴带动圆盘转动时，一部分介质会顺着圆盘的径向面被甩向仓壁，完成径向的扩散混合，另一部分介质会穿过扇形缺口沿轴向流动，在相邻圆盘之间形成小范围的循环涡流，既不会因为盘面完全封闭造成轴向流动阻断，也不会因为缺口过大损失径向推动的动能。相邻圆盘之间的间距经过匹配设计，针对不同粘度的介质可以调整间距参数：处理粘度超过10万厘泊的稠状物料时，适当拉大圆盘间距避免物料在桨叶间架桥堵塞；处理低粘度浆料混合时，缩小间距提升单位长度内的混合频次。

　　从安装边界与尺寸适配角度看，中心轴的两端预留了标准的轴头连接位，可以适配常用的联轴器与减速电机输出端，轴端的密封位尺寸按照常规搅拌仓的机械密封安装标准设计，不需要额外改制密封座就能直接适配现有设备的安装接口。整个搅拌部件的径向最大尺寸为圆盘的外圆直径，设计时已经预留了与搅拌仓内壁的安全间隙，避免转动过程中剐蹭仓壁，同时这个间隙值控制在合理范围内，不会因为间隙过大造成仓壁附近的物料无法被有效搅动形成死区。支撑肋板的厚度与圆盘厚度经过强度校核，在满负载搅拌工况下，肋板与轴的焊接位置不会出现应力集中断裂的问题，圆盘边缘做了倒钝处理，避免长期运行过程中边缘磨损过快，也防止安装过程中划伤操作人员。

　　实际运行过程中，这款搅拌结构的动力损耗比同直径的螺旋带式搅拌结构低15%左右，因为圆盘结构的迎流面积更小，转动时受到的介质阻力更均匀，不会出现螺旋结构在高粘度介质中负载波动大的问题。针对有加热或冷却需求的工况，中心的空心轴还可以接入换热介质，让搅拌轴本身成为换热面的一部分，配合圆盘的导热作用，在搅拌过程中同步完成温度调控，不需要额外在仓内加装换热盘管，减少了仓内的结构件数量，也降低了物料在构件上粘附结垢的概率。

　　在三维建模过程中，所有的焊接位置都做了贴合实际的焊缝结构处理，圆盘与肋板、肋板与中心轴的连接位置都保留了焊接坡口的细节，方便后续出工程图时直接提取焊接工艺要求，每个圆盘的扇形缺口角度、位置都做了阵列约束，调整参数时可以快速修改缺口大小、圆盘间距、桨叶总长度等核心尺寸，适配不同容积、不同处理量的搅拌仓需求。模型的装配关系完全按照实际加工装配逻辑搭建，中心轴作为固定基准件，所有肋板与圆盘均以轴的圆柱面、端面为定位基准，不存在过定义或者装配干涉的问题，导入到工程软件中可以直接做运动仿真、流场耦合分析，也可以直接拆分零件图用于生产加工。
