冲孔卷曲金属导流均布构件结构设计

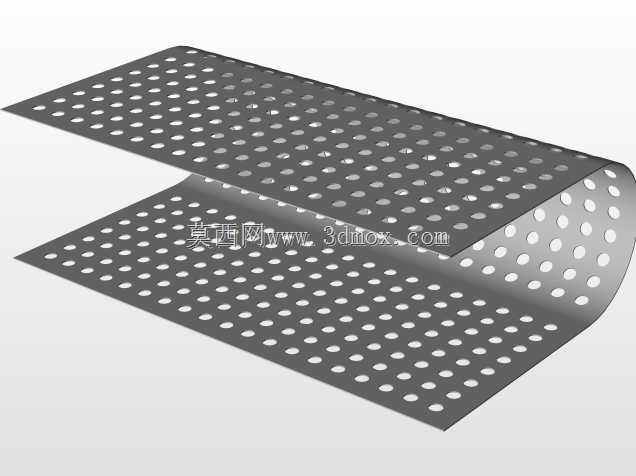

　　在工业传感检测、流体输送配套的结构设计场景中，这类带均匀冲孔的卷曲金属构件，常作为传感单元前端的气流或物料均布导流部件使用，多数配套在气体浓度检测、颗粒物料流量监测类传感设备的进气端或进料通道位置，避免流体直接冲击传感核心元件，同时让被测介质均匀通过检测区域，保障传感数据的采集稳定性。从实际工程应用的反馈来看，这类构件的冲孔排布一致性、卷曲弧度的精度，会直接影响介质通过时的流场均匀度，如果冲孔间距偏差过大，或者卷曲段与平直段的衔接处存在折角突变，很容易在构件下方形成局部涡流，导致传感元件采集到的介质参数出现波动，无法反映真实的工况状态。设计这类构件时，首先要匹配传感设备的安装通道内径，卷曲段的圆弧半径需要和通道内壁的弧度完全贴合，

　　避免安装后出现缝隙导致介质旁流，平直段的延伸长度则要覆盖传感元件的整个检测截面，保证所有通过检测区的介质都先经过冲孔的整流作用。冲孔的孔径选择需要结合被测介质的属性调整，如果是洁净气体检测场景，孔径可以控制在3-5mm，孔间距取孔径的1.5倍，兼顾通流面积和整流效果；如果是含少量粉尘的气体或者细小颗粒物料场景，孔径需要适当放大到6-8mm，避免运行过程中粉尘或颗粒堵塞冲孔，导致通流面积下降影响检测精度。构件的板材厚度一般选0.8-1.5mm的冷轧不锈钢板，既保证卷曲成型后的结构刚度，不会因为介质长期冲刷出现变形，也不会因为板材过厚导致冲孔边缘的毛刺难以处理，干扰流场状态。建模过程中需要注意，平直段与卷曲段的衔接位置要做平滑过渡处理，

　　不能出现尖锐的折弯棱边，否则不仅会增加钣金加工的难度，还会在棱边位置形成应力集中，长期受介质温度变化影响时容易出现开裂。冲孔的排布采用正三角形错排方式，相比直排布局，这种排布方式下的介质通过均匀度更高，也能减少冲孔之间的板材应力集中区域，提升构件的整体结构强度。安装边界方面，构件的平直段两端需要预留5-8mm的无孔压边区域，用于和传感设备的通道内壁做压合或者点焊固定，压边区域的平面度要控制在0.1mm以内，保证固定后构件不会出现翘曲，和通道内壁之间的缝隙控制在0.2mm以下，避免未经过整流的介质从缝隙处窜入检测区。卷曲段的末端要做向内的微卷边处理，避免板材的剪切毛边外露，划伤安装人员或者后续维护的操作人员，

　　同时也能减少末端位置的流场突变。在实际选型适配时，还要考虑被测介质的温度、腐蚀属性，如果是高温烟气检测场景，板材需要选用耐高温的310S不锈钢，如果是腐蚀性气体检测场景，则要选用316L不锈钢，避免长期使用过程中板材被腐蚀，导致冲孔变形或者构件脱落，损坏内部的传感核心元件。这类构件虽然属于传感设备的配套辅件，但结构设计的合理性会直接影响整个传感检测系统的测量精度和运行稳定性，建模时不能只关注外观的冲孔排布，更要结合实际安装场景的通道尺寸、介质属性、固定方式做细节优化，比如在压边位置预留定位缺口，和通道内壁的定位凸点配合，避免安装时构件出现周向转动，导致冲孔的排布方向和流场方向不匹配，降低整流效果。另外还要考虑加工工艺的可行性，卷曲成型的回弹量需要在建模时提前做补偿，比如不锈钢板卷曲时的回弹量大概在2-3度，建模时要把卷曲的弧度做的比实际需求稍小，抵消加工后的回弹变形，保证成型后的构件能完美贴合通道内壁。冲孔的加工优先采用数控冲压工艺，保证所有孔位的位置度偏差在0.05mm以内，冲孔后的板材要做去毛刺钝化处理，避免孔边的毛刺在介质冲刷下脱落，进入传感检测区域造成元件污损。
