机载通信天线结构设计方案

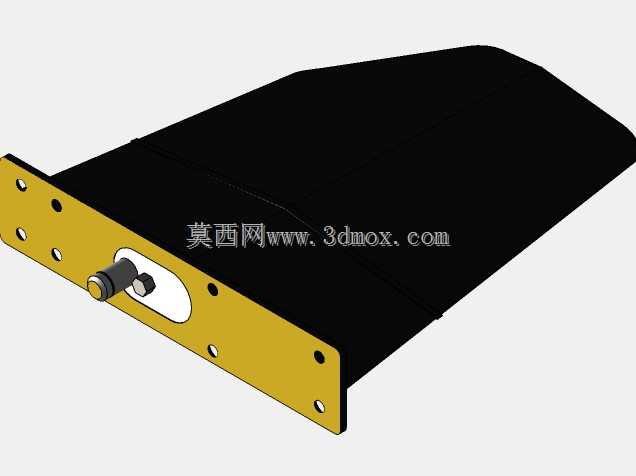

　　在民用及通用航空机载通信系统的搭建中，机载通信天线是实现空地、空空射频信号稳定传输的核心前端部件，其结构设计直接决定了复杂飞行工况下的信号收发可靠性与设备使用寿命。这款天线的结构设计完全围绕机载场景的严苛使用要求展开，首先从安装适配性来看，前端采用一体化铣削成型的金属安装法兰，法兰上预设的多组安装孔位严格匹配机载设备舱的标准安装间距，安装时可通过螺栓直接固定在机身预设的安装基座上，法兰与机身蒙皮贴合面预留了密封胶圈的安装槽位，能够在高空低压、温差剧变的环境下避免水汽、凝露进入设备舱内部，同时保证安装位置的结构强度，满足飞行过程中振动、过载工况下的固定可靠性。

　　从功能实现层面来看，天线主体的辐射单元采用封闭罩体封装结构，外罩选用低介电常数的复合材料成型，既能够对内部的辐射振子、馈电网络形成可靠的物理防护，避免飞行过程中气流冲刷、砂石撞击、紫外线老化对内部射频部件造成损伤，又不会对射频信号的传输产生额外的衰减，保证信号辐射方向图符合通信系统的设计要求。馈电接口采用标准的射频同轴接头，接头位置突出于安装法兰表面，接头周边设计了金属防护凸台，能够避免安装、维护过程中对接头造成磕碰损伤，同时接头与法兰之间采用密封焊接工艺，保证接口位置的电磁屏蔽性能与环境密封性能，减少外部电磁干扰对馈电信号的影响。

　　设计过程中首先考虑的是机载场景的重量控制要求，整个天线的结构件在保证结构强度的前提下做了轻量化优化，安装法兰选用高强度铝合金材料，在非受力区域做了壁厚减薄设计，外罩采用轻量化复合材质，整体重量控制在机载设备的重量配额范围内，不会给机身增加额外的负载。同时针对飞行过程中的气动影响，天线外罩的外形做了流线型修型，主体轮廓采用顺滑的曲面过渡，能够减少高速飞行过程中的气动阻力，降低气流冲刷产生的气动噪声，也避免了尖锐结构在飞行过程中产生的气流分离对天线安装位置周边流场的干扰。

　　从安装边界来看，这款天线属于外露式机载设备，安装时需要保证天线外罩突出机身蒙皮的高度符合气动设计要求，安装法兰的贴合平面度公差控制在0.1mm以内，保证安装后密封面的均匀受压，避免出现密封间隙。馈电接头的位置设计在法兰内侧，安装完成后接头处于设备舱内部，方便后续维护时的线缆连接，接头的连接螺纹采用标准规格，能够适配通用的机载射频线缆组件，不需要额外定制转接部件。内部的馈电网络与辐射振子采用模块化固定结构，通过减震衬垫安装在外罩内部，能够吸收飞行过程中的振动能量，避免振动导致的部件移位、焊点脱落问题，保证长期使用过程中的射频性能稳定。

　　在实际应用场景中，这类天线主要承担航空通信频段的信号收发任务，支持空地语音通信、数据链传输等功能，其结构设计需要满足机载环境的各项适航要求，包括高低温耐受、振动冲击、电磁兼容、防雷击等多项性能指标。设计阶段就针对这些要求做了对应的结构优化，比如外罩材料添加了抗紫外线、抗老化的改性成分，能够适应高空强紫外线照射环境下的长期使用；金属结构件表面做了导电氧化处理，既提升了防腐蚀性能，又保证了整体结构的电磁连续性，提升设备的电磁屏蔽能力，避免机载其他电子设备的信号干扰，也防止天线自身的射频信号对舱内其他航电设备造成影响。

　　不同于地面通信天线的设计逻辑，机载天线的结构设计需要在射频性能、结构强度、气动外形、重量控制、环境适应性多个维度做平衡，不能单纯追求某一项指标的最优。比如外罩的厚度设计，既要保证足够的结构强度承受高速气流的冲击，又要尽可能降低厚度减少信号衰减；安装法兰的孔位设计，既要保证固定的可靠性，又要尽可能减少开孔数量，降低对机身结构的影响；内部的减震结构设计，既要达到足够的减震效率，又要控制整体的体积，避免天线整体尺寸过大。这款天线的结构方案经过多轮迭代优化，各个参数都匹配通用航空机载通信系统的安装使用要求，能够直接适配多数小型通用飞机、无人机的通信系统改装与配套需求，结构模型的各个特征都完全按照实际加工工艺要求建模，安装孔位、接口尺寸、外形轮廓都具备实际生产参考价值，能够为相关航电设备的结构设计、安装选型提供准确的三维参照。
