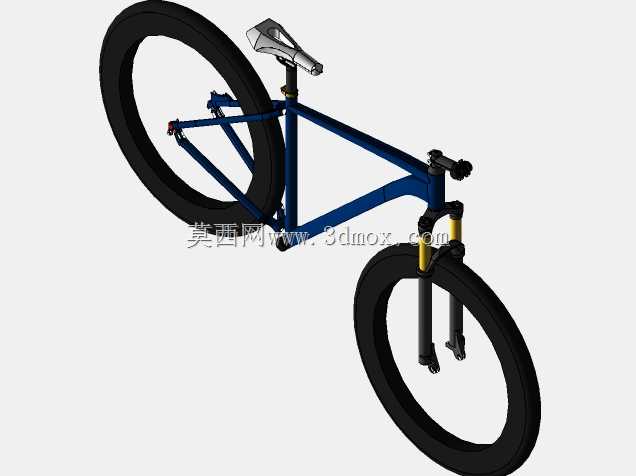

硬架山地自行车整车结构三维设计

　　本次呈现的硬架山地自行车结构模型，覆盖日常通勤、郊野非铺装路面骑行、入门级越野骑行等多类应用场景，可作为两轮交通工具结构设计参考、骑行装备研发验证、机械结构教学演示的具象载体。从实际使用维度看，该结构可承载120kg以内的骑行载荷，适配身高165cm至185cm的骑行者，满足城市代步、林间小径穿越、轻度坡道冲坡等使用需求，核心功能是通过人力踩踏驱动轮组转动，配合变速、制动系统实现不同路况下的动力传递与速度控制，前叉的减震结构可过滤非铺装路面的细碎颠簸，降低骑行过程中传递至骑行者手臂的振动，提升长距离骑行的舒适度。设计过程中优先考虑结构强度与轻量化的平衡，车架主体采用三角形桁架结构，上管、下管、后下叉、

　　后上叉通过焊接节点形成稳定的受力闭环，可承受骑行过程中踩踏发力、路面冲击、紧急制动带来的多向载荷，避免结构出现应力集中导致的变形或断裂。前叉采用肩控式减震结构，内管与外管的配合行程预留100mm的减震余量，叉脚位置预留标准碟刹安装座与快拆轮组安装位，可兼容市面主流的26寸山地车轮组与线拉碟刹组件。轮组部分采用宽截面真空胎适配结构，轮圈宽度匹配2.1宽度的山地外胎，花鼓位置预留标准快拆杆安装空间，轮组轴心与车架后叉端、前叉叉脚的安装同轴度公差控制在0.1mm以内，保证轮组转动时无偏摆、无蹭碟风险。安装边界层面，整车横向最大宽度为车把两端的720mm，纵向长度从前轮最前端到后轮最后端为1750mm，坐管可调节范围为150mm，

　　车把高度可通过把立垫圈进行20mm范围内的调整，可根据骑行者的身高、臂长、腿长数据调整骑行姿态，保证骑行过程中发力顺畅、操控灵活。车架五通位置预留标准BSA螺纹中轴安装位，可兼容方孔、花键、中空一体等多类中轴结构，后尾钩采用可更换式设计，在发生摔车碰撞导致尾钩变形时可单独更换，无需更换整个车架，降低后期维护成本。车把位置预留指拨、刹把、把套的安装空间，把横直径采用标准25.4mm规格，可适配市面绝大多数山地车操控组件。座杆采用标准27.2mm直径，座弓位置适配常规山地车坐垫，可根据骑行需求更换不同填充厚度、不同造型的坐垫。制动系统安装位采用国际标准160mm碟片安装座，前后碟刹座的安装平面与轮组中心面的平行度公差控制在0.

　　05mm以内，保证制动时来令片与碟片均匀接触，避免出现制动异响、制动力不均的问题。传动系统方面，后叉开档尺寸为135mm，适配常规山地车卡式飞轮花鼓，牙盘安装位置与五通中心同轴，保证链条在不同档位下的传动顺畅度，避免出现跳链、掉链的问题。整车结构在设计时充分考虑零部件的通用性，多数安装接口采用行业通用标准，方便后续的零部件更换、升级与维护，无需定制特殊规格的配件。从结构受力角度分析，车架下管作为主要的承力部件，在遇到正面冲击时可将载荷分散至整个车架结构，后下叉在踩踏发力时可承受链条的拉力与地面的反作用力，后上叉则负责传递后轮的减震载荷与制动载荷，各管型的截面形状经过优化，在保证管壁厚度合理的前提下提升结构的抗扭、抗弯强度，避免不必要的重量冗余。前叉的桥拱位置预留足够的轮胎间隙，即使在轮胎沾附泥土、出现轻微形变的情况下也不会出现蹭叉问题，叉肩位置预留挡泥板、货架的安装孔位，可根据使用需求加装通勤配件，拓展车辆的使用场景。
