八卡直插式加密运算主板结构设计

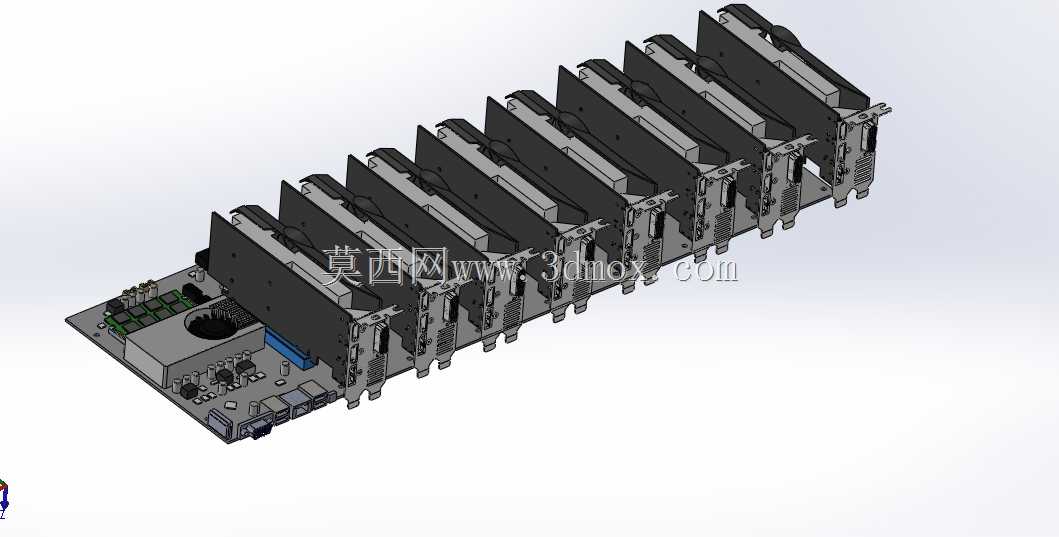

　　在分布式加密运算集群的搭建场景中，传统转接方案带来的信号损耗、接触不良、散热风道混乱等问题，一直是运维端长期面临的痛点，这套八卡直插式运算主板的结构设计，正是针对这类场景的痛点做了定向优化。从实际部署的角度看，这类主板主要应用于高密度算力部署场景，不需要额外的PCIe转接延长线，显卡可以直接垂直插接在主板的插槽上，从根源上减少了转接件带来的信号衰减与连接故障点，大幅降低长期高负载运行下的硬件接触类故障概率。

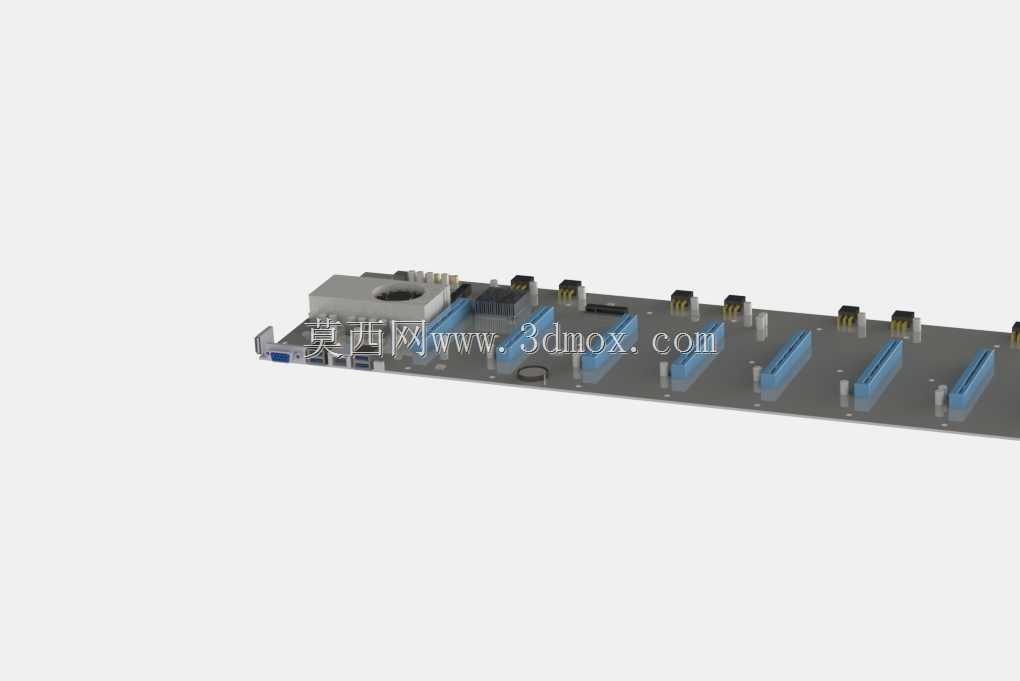

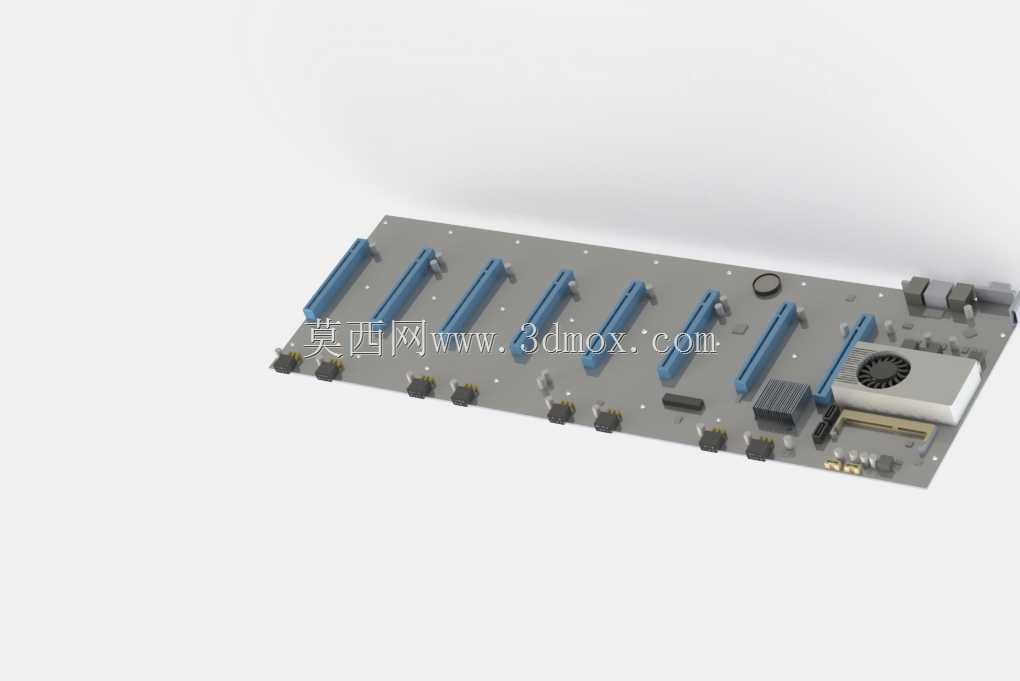

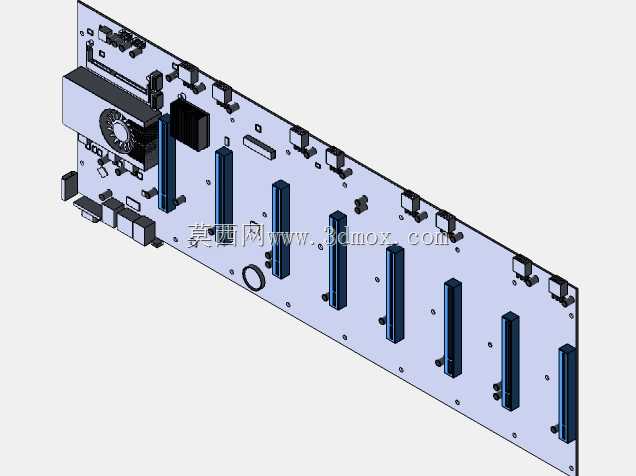

　　设计阶段首先要考虑的是插槽间距的合理性，八个PCIe插槽采用等间距排布，间距尺寸完全匹配双槽厚度显卡的安装边界，相邻显卡之间预留足够的通风间隙，不会因为显卡安装后互相遮挡导致散热进风不足，同时这个间距也兼容绝大多数市售双槽、部分2.5槽厚度的运算显卡，不需要额外调整结构就能适配不同品牌的硬件。主板本体采用长条形PCB布局，整体安装孔位按照标准ATX机柜的固定点位做了适配，边缘的固定孔位做了沉边设计，安装时螺丝不会突出主板表面刮擦其他硬件，主板左侧预留了CPU供电、主供电接口的安装位置，供电接口全部采用侧向排布，接线后线缆不会遮挡显卡的进风区域，也不会和显卡的固定端产生干涉。

　　主板上的辅助散热结构做了集成化设计，左侧板载的主动散热风扇专门对应主板供电模块、主控芯片的散热区域，风道方向顺着显卡排布的方向设计，运行时风扇产生的气流可以顺着显卡之间的间隙向后流动，和显卡自身的散热风道形成协同，不会产生紊流影响整体散热效率。主板上的电容、接插件等元器件全部采用矮身布局，所有元器件的高度都低于PCIe插槽的安装基准面，显卡插接后不会和板载元器件产生碰撞，也不会因为元器件过高顶到显卡PCB导致安装不到位。

　　从安装边界来看，主板的整体长度适配标准19英寸机柜的内部安装宽度，不需要额外定制机柜就能直接上架部署，主板的厚度按照工业级PCB的标准做了加厚处理，多显卡安装后不会因为显卡的重量导致主板弯曲变形，每个插槽位置的背面都做了加固焊盘设计，长期插拔显卡也不会出现焊盘脱落的问题。主板上的外接接口全部集中在单侧边缘，包括网线接口、调试用USB接口、开关接线端子等，运维人员在机柜后侧就能完成所有接线操作，不需要探身到机柜内部调整线缆，大幅降低后期维护的操作难度。

　　在结构细节上，主板上预留了多个温度传感器的安装点位，可以实时监测不同区域的板载温度，配合外接的调速风扇可以根据负载情况动态调整散热风量，在低负载场景下降低风扇转速减少运行噪音。插槽的卡扣采用高强度的工程塑料材质，显卡安装后卡扣可以牢牢固定显卡的尾端，即使在运输或者机柜震动的场景下，显卡也不会从插槽中松脱。主板的供电回路采用分相布局，每个显卡插槽对应的供电回路独立排布，不会因为单路供电过载影响其他显卡的稳定运行，供电模块的散热片直接和板载的辅助风道连通，高负载下供电模块的热量可以被快速带走，避免因为供电过热导致的降频或者宕机问题。

　　对比传统的转接式多卡主板，这种直插结构的组装流程更简单，不需要逐一连接转接板、固定转接件，只需要将显卡直接对准插槽按下即可完成安装，单台设备的硬件组装时间可以缩短60%以上，同时减少了转接件这个故障点，长期运行的稳定性有明显提升。对于高密度算力集群的部署方来说，这种结构的主板在后期维护时也更方便，单张显卡出现故障时可以直接拔出更换，不需要拆卸其他显卡或者整理杂乱的转接线缆，大幅降低运维的人力成本。
