凯瑟sk20工业传感集成柜体结构

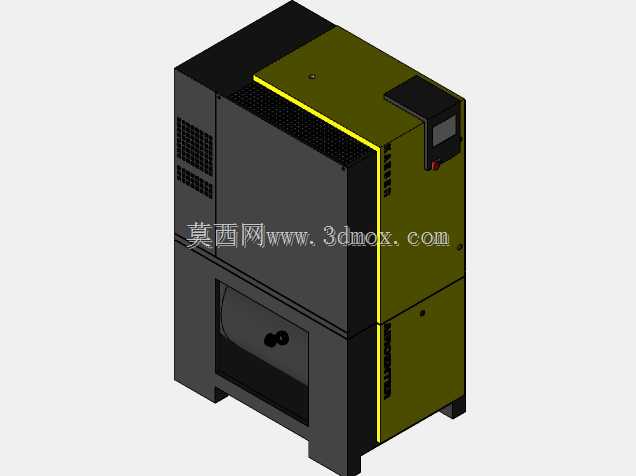

　　在离散制造车间的产线末端工位、自动化仓储的分拣道口、重工装备的状态监测点位，这类集成式传感柜体是现场数据采集链路里的核心承载单元，不同于零散安装的独立传感元件，它把传感采集模块、信号处理单元、本地供电回路全部整合在封闭柜体内，能在多粉尘、少量切削油雾弥漫的车间环境里稳定完成物理量采集转换工作。从结构设计逻辑来看，这款柜体采用上下分体式的承载布局，下半部分是预留的走线与外接模块安装腔，底部做了抬高的支撑脚设计，安装时不需要额外做混凝土基座找平，直接通过支撑脚的预留孔位打膨胀螺栓就能固定在车间水泥地面上，支撑脚的高度刚好预留了地面线缆穿入的空间，现场布线时可以直接把动力线、信号总线从柜体底部的穿线格兰头接入，

　　不需要在柜体侧面额外开孔破坏防护结构。上半部分是核心功能腔，正面做了内凹的操作显示区，嵌入的小型显示屏可以实时显示当前采集的传感数据，旁边的急停按钮做了凸起的防护圈设计，避免现场搬运物料时误碰触发停机，柜体侧面开了冲压成型的通风栅格，栅格内侧预留了防尘滤棉的安装槽，日常维护时只需要从外侧抽出滤棉更换就能保证腔体内的散热风道通畅，不需要拆开整个柜体侧板。柜体的外壳采用1.5mm厚的冷轧钢板折弯成型，接缝处全部做了折边防水结构，配合柜门内侧的发泡密封胶条，能达到IP54的防护等级，完全适配普通机加工车间、装配车间的现场环境，不需要额外加装外围防护外罩。在设计建模过程中，所有的折弯圆角、安装孔位都严格遵循钣金加工的工艺规范，

　　侧板的折弯边预留了足够的螺母点焊空间，内部的安装导轨采用标准35mm工业导轨尺寸，后期更换不同型号的采集模块时不需要重新打孔，直接卡装在导轨上就能完成固定。柜体右侧预留的外部接口区做了下沉式设计，外接传感器的航空插头插装后不会突出柜体表面，避免现场作业时被过往的料车剐蹭导致接头脱落。从安装边界来看，这款柜体的整体占地面积不到0.3平方米，高度适配成年人站立操作的视线高度，不需要搭建额外的操作平台，现场安装时只需要预留左右各100mm的散热空间、正面800mm的操作维护空间就能满足使用要求，不会占用过多的产线周边面积。在实际应用中，这类集成传感柜体可以对接温度、压力、位移、振动等多类传感元件，

　　把采集到的现场设备运行数据转换为标准工业总线信号上传到车间MES系统，不需要在现场布置多个零散的采集盒，既减少了现场布线的复杂度，也降低了后期维护的点位数量。建模时对柜体内部的安装空间做了精准的冗余预留，除了标配的采集模块之外，还能额外加装1-2个通讯扩展模块，适配不同工厂的总线协议要求，不需要更换整个柜体就能完成功能升级。柜体表面采用橄榄绿与深灰的分色喷涂，不仅是为了视觉区分功能区域，深灰色的下半部分更容易掩盖车间现场溅落的少量油污、灰尘，减少日常清洁的工作量，上半部分的橄榄绿区域做了哑光处理，避免车间照明反光影响操作人员读取显示屏上的数值。柜门的合页采用隐藏式内装合页，从外部看不到合页的固定螺丝，既提升了柜体的整体防护性能，也避免了积尘在合页缝隙处堆积导致柜门开关卡涩，柜门锁采用通用的工业柜锁，运维人员用标配的三角钥匙就能打开柜门，不需要携带多类钥匙适配不同锁具。
