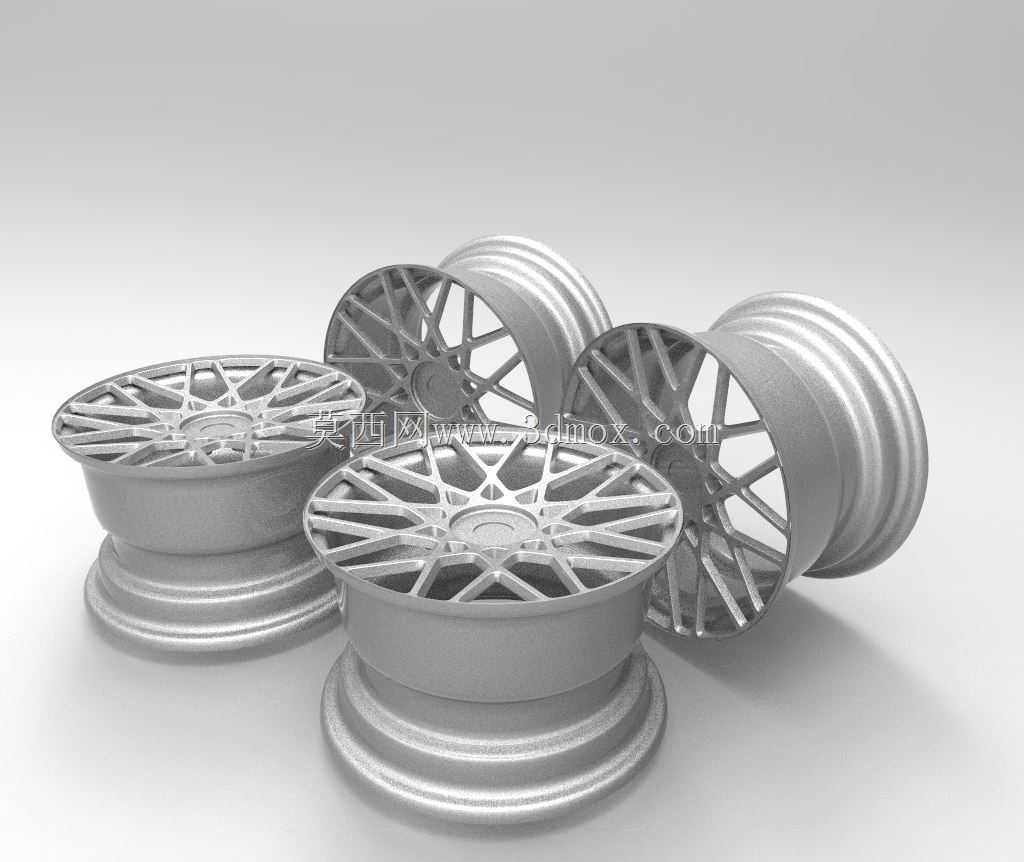

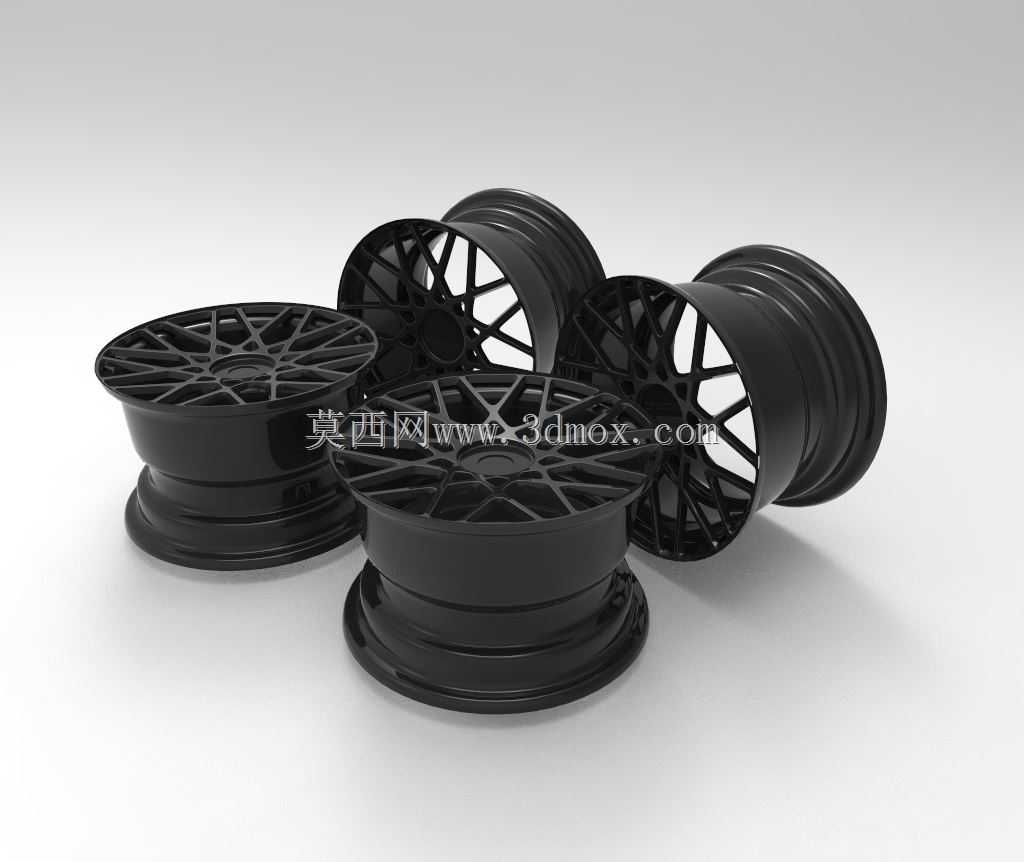

汽车改装用多辐网状轻量化轮毂设计

　　这款轮毂的建模完全围绕乘用车改装场景的实际需求展开，日常做底盘行走系统匹配时，这类多辐网状结构的轮毂是改装方案里的高频选型，既覆盖17-20寸主流改装尺寸区间，也兼顾了街道行驶、赛道日体验两类核心使用场景的性能要求。做结构设计时最先敲定的是安装边界参数，所有安装孔位严格遵循乘用车通用PCD规范，中心孔预留了适配不同车型变径圈的公差余量，轮辋的J值、ET值都做了参数化建模预留，后续匹配不同车型时，只需要调整对应参数就能快速适配，不用重新搭建基础曲面。轮辐部分采用交错式网状布局，没有用传统的直辐条或者五辐对称结构，这种设计首先是优化了应力传递路径，车辆过弯承受侧向载荷时，冲击力会顺着交错的辐条分散到整个轮辋筒体上，

　　不会在单根辐条根部形成应力集中点，日常行驶遇到路面坑洼冲击时，辐条开裂的风险比同重量的直辐款式低不少。建模时特意把辐条做了变厚度处理，靠近轮心安装盘的位置厚度更大，往轮辋边缘延伸时逐步收薄，既保证了安装位的结构强度，也控制了整体重量，比同尺寸同强度的铸造轮毂减重幅度能到15%左右，对降低簧下质量、提升悬挂响应速度有实际帮助。轮辋筒体部分做了双层卷边结构，和轮胎配合的胎圈座位置严格匹配国标轮胎安装尺寸，气密性贴合面的曲面连续度控制在0.02mm以内，避免安装后出现慢漏气的问题，轮缘位置做了小幅加厚处理，日常路边停车蹭到路肩时，不会轻易损伤轮辋本体，也能保护轮胎胎侧不受硬冲击。轮心的安装面做了沉台设计，轮毂螺栓安装后不会突出安装平面，

　　避免装车后螺栓和刹车卡钳发生干涉，同时预留了刹车避让空间，能适配大部分大四活塞、小六活塞的改装卡钳，不用额外加装法兰盘调整轮距，减少了底盘部件的额外受力点。表面的造型细节也做了工程化处理，辐条表面的微弧面是顺着脱模方向设计的，如果后续做锻造或者低压铸造生产，不需要额外做复杂的抽芯结构，能降低生产开模的难度，辐条边缘的倒角全部做了R2以上的圆角处理，既避免了应力集中，也不会在加工时出现锐边割手的问题。做三维建模时，整个模型的曲面都是G2连续，不管是做渲染展示还是后续的CNC手板加工、有限元强度分析，都能直接导入对应软件使用，不需要重新修补破面。实际装车匹配时，这类轮毂的动平衡余量控制也在结构设计阶段做了考量，

　　整个轮体的质量分布围绕旋转中心对称，后续做动平衡时需要加的平衡块重量能控制在30g以内，高速行驶时不会出现方向盘抖动的问题。轮辋的气门嘴安装位做了标准化预留，位置选在两根辐条之间的空隙处，安装气门嘴、后续充气调整胎压时都不会被辐条挡住，操作空间充足。针对改装场景常遇到的刹车散热需求，网状辐条之间的镂空面积比传统轮毂大20%左右，车辆连续制动时，行驶产生的气流能顺着辐条间隙直接吹到刹车盘表面，带走制动产生的热量，降低刹车热衰减的概率，提升激烈驾驶时的制动安全性。整个建模过程没有做多余的装饰性结构，所有造型细节都对应实际的功能需求，不管是用来做改装方案的效果展示，还是作为后续生产设计的基础模型，都能满足工程使用的精度要求，不会出现结构干涉、安装尺寸不匹配这类常见的建模问题。
