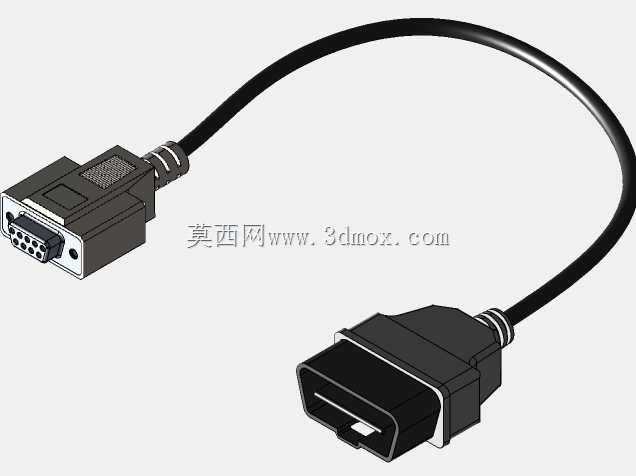

车辆诊断用DB9转OBD2连接线缆结构

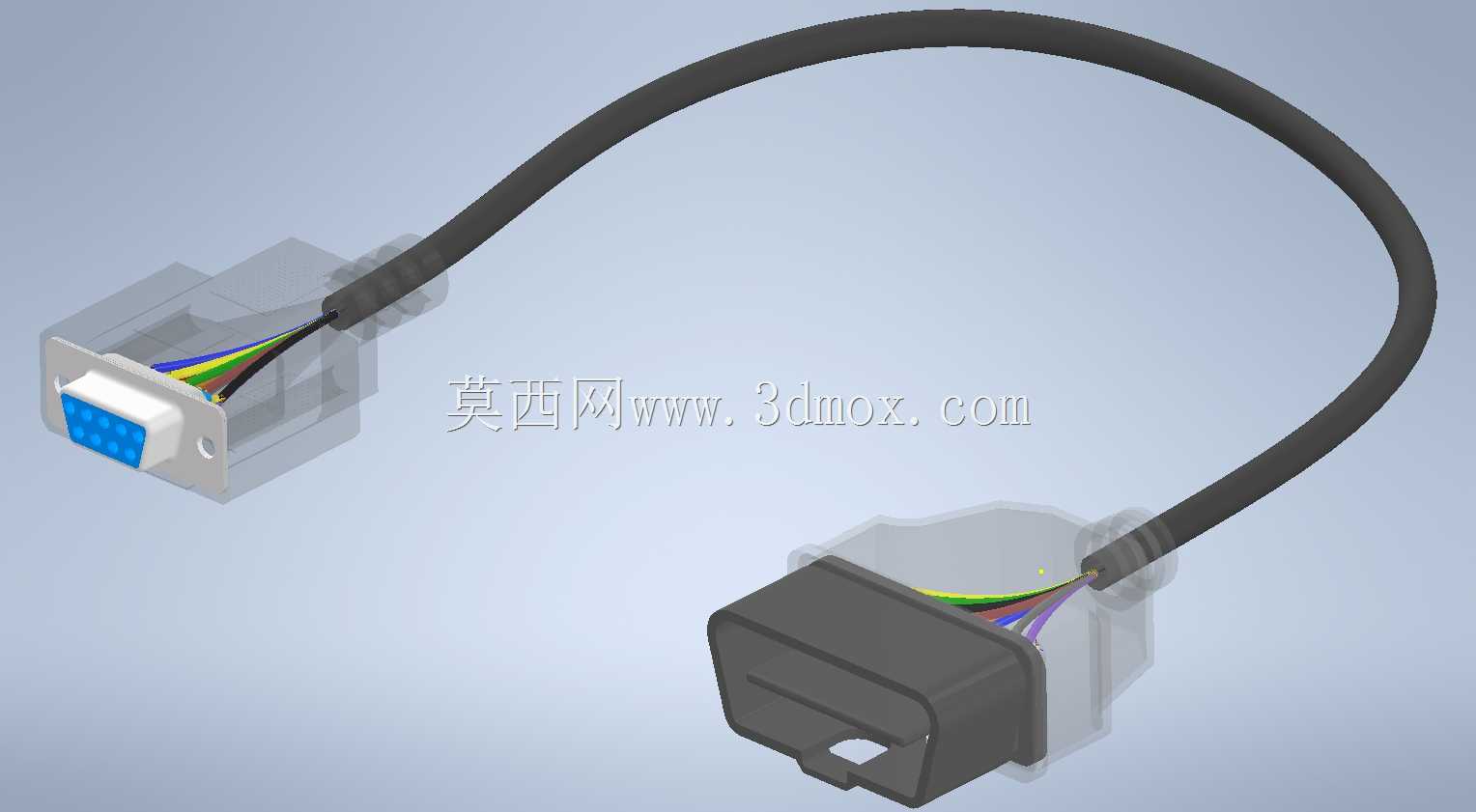

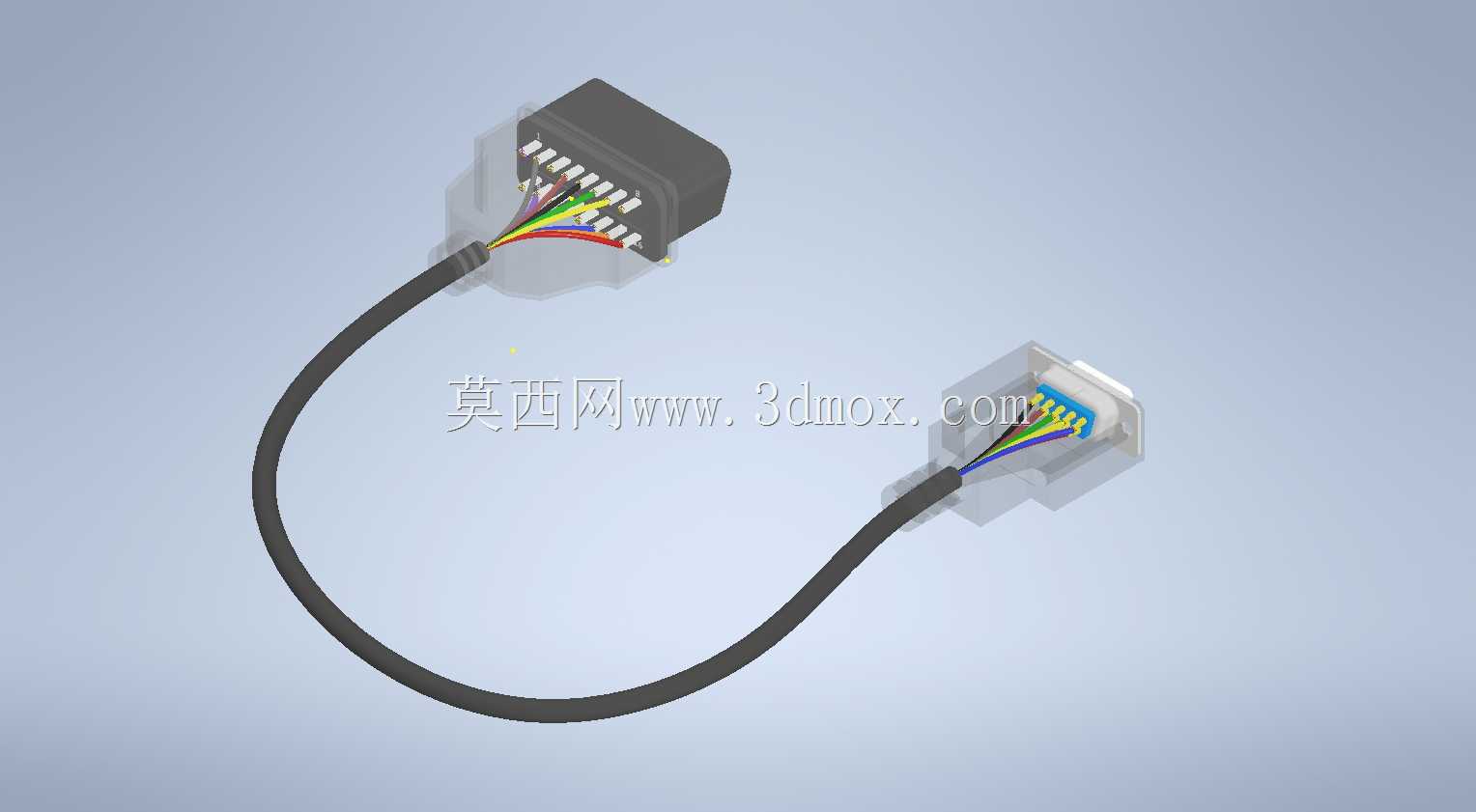

　　在车载电子调试、车辆故障诊断以及嵌入式车载模块开发场景中，不同接口间的信号传输稳定性直接决定了调试效率与数据准确性，这款DB9内螺纹转OBD2的连接线缆，正是针对车载CAN总线通讯、诊断设备对接场景设计的信号传输部件。日常作业中，不少开发人员会遇到Arduino、Sparkfun OBD-II UART这类开发板仅预留DB9串行接口，而车辆端诊断接口统一为标准OBD2接口的适配难题，这款线缆直接完成两类接口的针脚定义匹配，无需额外制作转接头，省去了现场接线、针脚核对的繁琐步骤，能大幅降低现场调试的接线错误率。从结构设计来看，线缆两端的接头均做了透明包覆处理，内部线芯的色标与针脚对应关系清晰可见，既可以直观确认接线是否正确，

　　也能在接头受外力拉扯时通过包覆层分散应力，避免线芯与接头针脚的连接处出现脱焊、断线问题。线缆本身采用带屏蔽层的多芯线结构，CAN总线传输过程中可有效抵御车辆发动机舱、车载电子设备产生的电磁干扰，保证差分信号传输的完整性，避免出现数据丢包、诊断信号中断的情况。设计过程中，针脚定义完全遵循车载OBD接口的通用标准与DB9串行接口的常用CAN接线规范，OBD2端匹配车辆端16针标准接口的卡扣结构，插入后可通过接口自带的锁止结构固定，不会因为车辆颠簸、调试过程中拉扯线缆导致接头松脱；DB9端的内螺纹结构可以配合固定螺丝与开发板、诊断适配器的DB9公头锁紧，在长期固定安装的测试台架上使用时，能避免震动导致的接口接触不良。从安装边界来看，

　　OBD2接头的外形尺寸完全符合通用车载诊断接口的外围尺寸要求，插入车辆方向盘下方的OBD诊断座时，不会与周边的内饰板、踏板部件产生干涉，接头尾部的线缆出线位置做了圆弧过渡，弯折时不会出现线芯直角受力的情况，允许的最小弯折半径满足车载布线的常规要求，既可以在临时调试场景中随意弯折布置，也能在长期改装的车载设备布线场景中沿内饰缝隙走线。线缆的长度设置兼顾了调试操作的便利性与信号衰减控制，开发人员坐在驾驶位操作诊断设备时，无需额外延长线缆即可将开发板放置在中控台、扶手箱位置，同时较短的线缆长度也能减少CAN信号在线路上的衰减，保证1Mbps波特率下的通讯稳定性。两端接头的内部接线处均做了应力释放结构，

　　线芯与针脚焊接位置额外增加了热缩管固定，即使线缆受到垂直于接头方向的拉力，受力点也会先作用在接头的包覆结构上，不会直接拉扯焊接点，大幅提升了线缆的反复插拔使用寿命。在实际台架测试场景中，这款线缆可以直接连接CAN总线分析仪与车辆OBD接口，无需额外配置转接线，能够快速读取车辆ECU的运行数据、故障码信息，也可用于车载改装设备的信号通讯，比如外接油耗监测模块、驾驶行为分析模块时，直接通过该线缆取CAN总线信号，不用破线接线，不会破坏车辆原有线束结构。针对嵌入式开发场景，线缆的针脚已经完成了电源、CANH、CANL、接地等核心针脚的对应连接，开发人员无需查阅接口定义手册焊接接线，拿到线缆即可直接对接开发板与车辆，缩短开发前期的准备周期。线缆外被采用耐油、耐温的柔性材质，在车辆内部高温、可能接触少量油污的环境下，不会出现外被开裂、硬化的问题，适应车载环境的复杂使用条件。
