6吨承载模块化悬臂式仓储货架结构

　　在长条形工业物料的仓储场景中，常规的托盘式货架往往存在存取不便、空间利用率低的问题，这类重载模块化悬臂货架正是针对管材、型材、长轴类毛坯件、长条状金属板材等物料的存储需求开发的专用存储设备，单组额定承载能力可达6吨，能够适配机械加工车间、金属材料仓库、建材仓储区等多种场景的重载存储需求。从结构设计逻辑来看，该货架采用双侧悬臂对称布局，主体支撑立柱采用带等距调节孔的型钢构件，孔位沿立柱高度方向均匀排布，悬臂托架可根据存储物料的直径、堆叠高度灵活调整层间间距，无需额外焊接或复杂的改装工序，仅通过配套的高强度锁紧销与螺栓组件即可完成悬臂位置的固定，适配不同规格尺寸的长物料存储，避免固定层距货架对物料尺寸的限制。

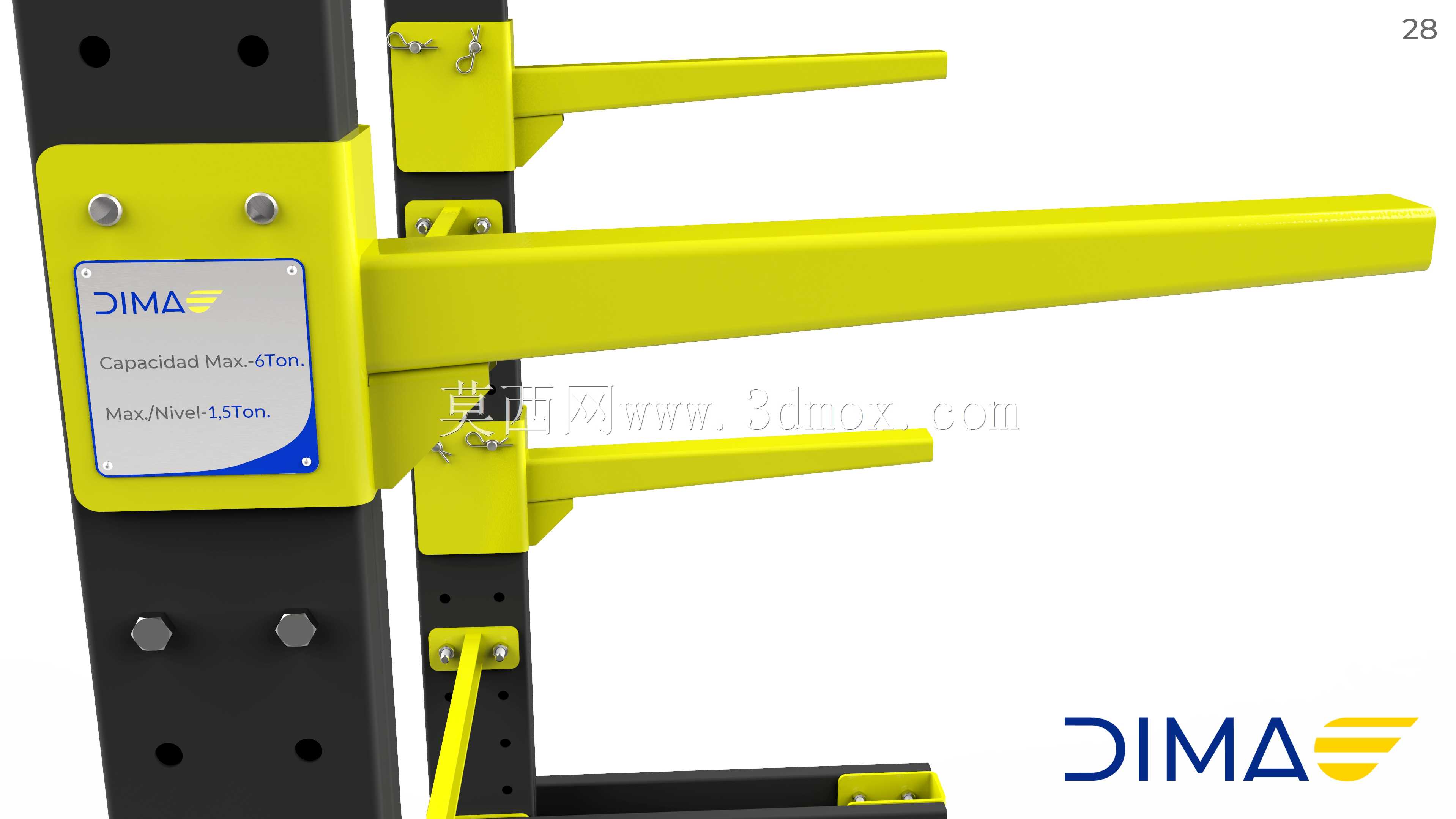

　　底座部分采用加宽的H型钢焊接结构，底部预留地脚螺栓安装孔，可通过膨胀螺栓与混凝土地面完成刚性固定，抵消单侧悬臂加载时产生的倾覆力矩，保证满载状态下的结构稳定性，底座与立柱的连接位置采用加厚的三角加强筋焊接，分散立柱传递的竖向载荷，避免应力集中导致的连接部位变形。悬臂构件采用变截面型钢设计，从根部到端部逐步收窄截面尺寸，在保证根部抗弯强度的前提下降低悬臂自重，每个悬臂的上表面设计有防滑挡边，防止放置在悬臂上的圆管、棒料等易滚动物料从侧面滑落，悬臂与立柱的连接部位采用嵌入式卡装结构配合侧向锁紧螺栓，相比传统的挂接式结构拥有更高的连接刚度，重载状态下不会出现悬臂下垂或脱出的问题。该货架采用模块化单元设计，

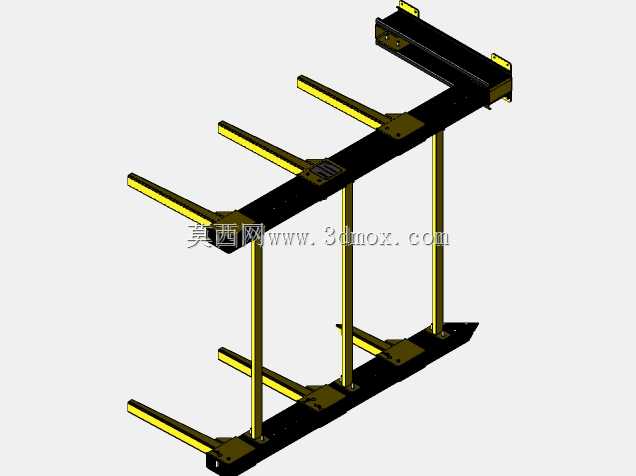

　　单组双侧货架可作为独立存储单元使用，也可根据仓库的场地规划沿巷道方向多组拼接，形成连续的长物料存储区，拼接时相邻单元共用部分立柱底座，进一步降低整体的材料成本与安装工作量。从安装边界来看，单组双侧货架的立柱高度可根据仓库的净空高度选择对应规格，悬臂的伸出长度可根据存储物料的长度进行匹配，常规配置下悬臂伸出长度适配6米以内的长条形物料存储，安装时需保证货架底部的地面平整度误差不超过千分之三，避免立柱倾斜导致的载荷分布不均，多组拼接时相邻单元的立柱平行度误差需控制在2mm以内，保证悬臂对接位置的平整度，避免物料放置时出现卡滞。在实际使用场景中，这类悬臂货架可配合侧面叉车、巷道堆垛机完成物料的存取作业，相比地面堆叠存储的方式，

　　能够将仓储空间的利用率提升3倍以上，同时避免物料堆叠导致的下层物料压损、变形问题，存取物料时无需挪动上层货物，大幅降低长物料存取的作业难度与安全风险。结构设计过程中，针对满载工况下的受力情况做了有限元校核，重点验证了立柱根部、悬臂连接节点、底座焊接位置的应力分布，确保在6吨额定载荷下所有构件的应力均低于材料的许用应力值，同时预留1.5倍的安全系数，应对偶尔出现的偏载、冲击载荷等极端工况。表面处理方面，立柱与底座构件采用喷塑处理，悬臂构件采用醒目的黄色涂装，既能够提升构件的防锈耐腐蚀能力，也能在仓库环境中起到明显的警示作用，避免作业设备与货架发生碰撞。
