L型堆叠组合式物流周转容器结构

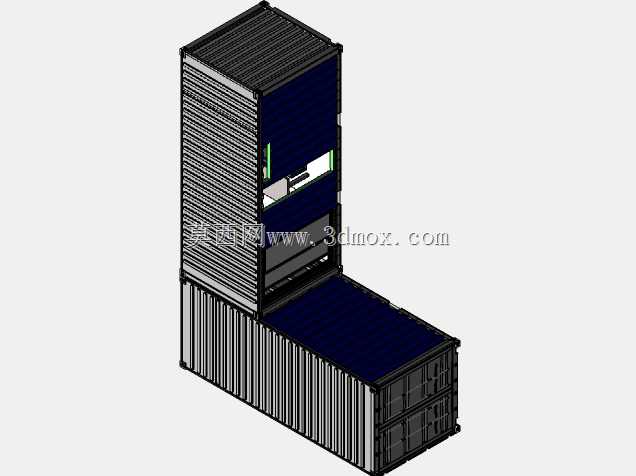

　　这款L型堆叠组合式容器的三维结构，最初是针对车间线边暂存与短驳转运场景做的适配设计，日常生产里，很多加工工位的半成品、待检零部件需要就近存放，同时还要满足叉车快速转运、立体库堆叠存储的需求，常规直筒式周转箱在遇到工位边角空间、L型布局的输送线接驳位时，往往会出现空间利用率不足的问题，这款结构就是为填补这类场景的空白做的优化。从实际用途来看，它既可以单独作为独立周转单元承载零散机加工件、电子组装物料，也可以通过上下堆叠、侧边卡位的方式组合成不同高度、不同排布的暂存台，适配不同产线的物料缓存需求，甚至在临时换产时，还能快速拆分重组作为工位间的物料隔断，不用额外采购专用的工位器具，减少车间辅助器具的品类储备。

　　功能特性上，这款容器做了双向卡位的堆叠设计，竖直方向堆叠时，箱体底部的凸筋刚好嵌入下方箱体顶部的凹槽内，堆叠三层时横向偏移量控制在2mm以内，不会因为叉车转运的颠簸出现滑箱风险；侧边的拼接结构采用了楔形卡扣设计，两个箱体水平拼接时，卡扣自动卡入限位槽，不需要额外的紧固件，徒手就能完成拼接与拆分，单人操作耗时不超过10秒。箱体侧壁做了竖向加强筋布局，在侧壁厚度仅3mm的情况下，单箱满载120kg时侧壁最大变形量不超过1.5mm，满足重载物料的承载需求，同时侧壁预留了条码标签安装位，方便仓储管理时的扫码识别，不用额外粘贴标签架。

　　设计思路上，最初做方案时先梳理了现有周转容器的几个痛点：一是常规周转箱堆叠后无法在侧面取料，必须搬下上层箱体才能拿取下层物料，对于频繁取料的线边场景非常不便；二是方形箱体在L型工位角落摆放时，会留下无法利用的三角空隙，空间浪费率接近15%；三是部分拼接式容器需要额外的连接配件，配件丢失后就无法完成组合，维护成本高。针对这些问题，首先把箱体的组合形态做成了L型适配的结构，两个标准单元拼接后刚好贴合90度的工位角落，把边角空间完全利用起来；然后在箱体的正面预留了半开式取料口，堆叠状态下可以直接打开取料口拿取箱内物料，不需要搬卸上层箱体；连接结构全部集成在箱体本体上，没有独立的可拆卸配件，避免配件丢失导致的功能失效。建模过程中先做了承载仿真，针对满载堆叠、叉车叉取、侧边撞击这几个常见工况做了应力校核，把应力集中的边角位置做了圆弧过渡，避免长期使用出现开裂问题。

　　外形尺寸与安装边界方面，单个标准单元的外部长宽高尺寸适配标准1200*1000mm托盘的摆放要求，四个单元刚好可以铺满一个标准托盘，不需要额外的固定绑带就能完成整托转运；箱体底部的叉槽高度适配常规手动液压叉车与电动叉车的叉齿高度，叉齿进入深度达到箱体长度的三分之二，叉取时不会出现箱体前倾的问题。堆叠使用时，最高支持四层堆叠，总高度不超过1.8米，符合车间人工取料的安全高度要求，不会因为堆垛过高出现取料坠落风险；水平拼接时，拼接后的整体平面度误差控制在1mm以内，作为暂存台使用时，不会因为平面不平导致物料滑落。箱体的取料口翻盖做了阻尼限位，打开后可以固定在90度位置，不会因为自重回落砸伤操作人员，翻盖关闭后与箱体表面齐平，不会影响上层箱体的堆叠摆放。另外在箱体的底部预留了RFID标签的安装槽，方便后续做智能化仓储改造时直接加装标签，不用对箱体做二次加工，适配不同企业的仓储管理升级需求。
